Каталог запчастей HITACHI
Верхний рама — HITACHI ZX75US-3

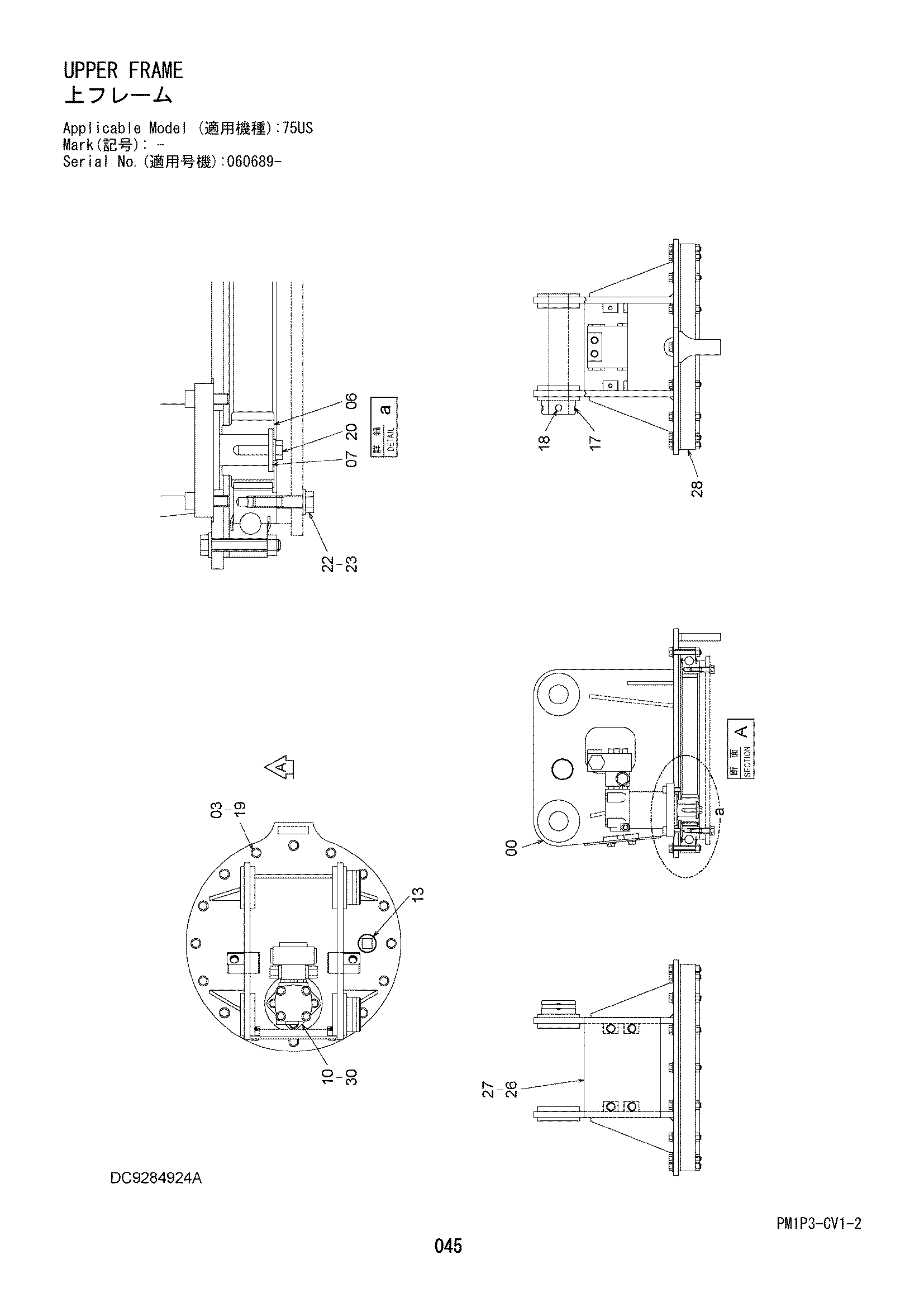

Заводская схема «Верхний рама» для HITACHI ZX75US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6026003 | Рама | 1 |
| 03 | J950012 | Гайка | 16 |
| 06 | 3094947 | Шестерня | 1 |
| 07 | 4471801 | Стопорная пластина | 1 |
| 10 | M341236 | Болт с внутренним шестигранником | 4 |
| 13 | 94-2028 | Пробка | 1 |
| 17 | 4065688 | Кольцо | 2 |
| 18 | 4065689 | Палец | 2 |
| 19 | J271275 | Болт с шайбой | 16 |
| 19A | J901275 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 20 | J271025 | Болт с шайбой | 1 |
| 20A | J901025 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 22 | 4633289 | Болт | 16 |
| 23 | J222012 | Шайба | 16 |
| 26 | 4685639 | Крышка | 1 |
| 27 | J271020 | Болт с шайбой | 4 |
| 27A | J901020 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | 4672077 | Подшипник. свингкиркл | 1 |
| 30 | 4708671 | Мотор-ассемблй | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
