Вспомогательный трубопроводы (рукоять) — HITACHI ZX75US-3

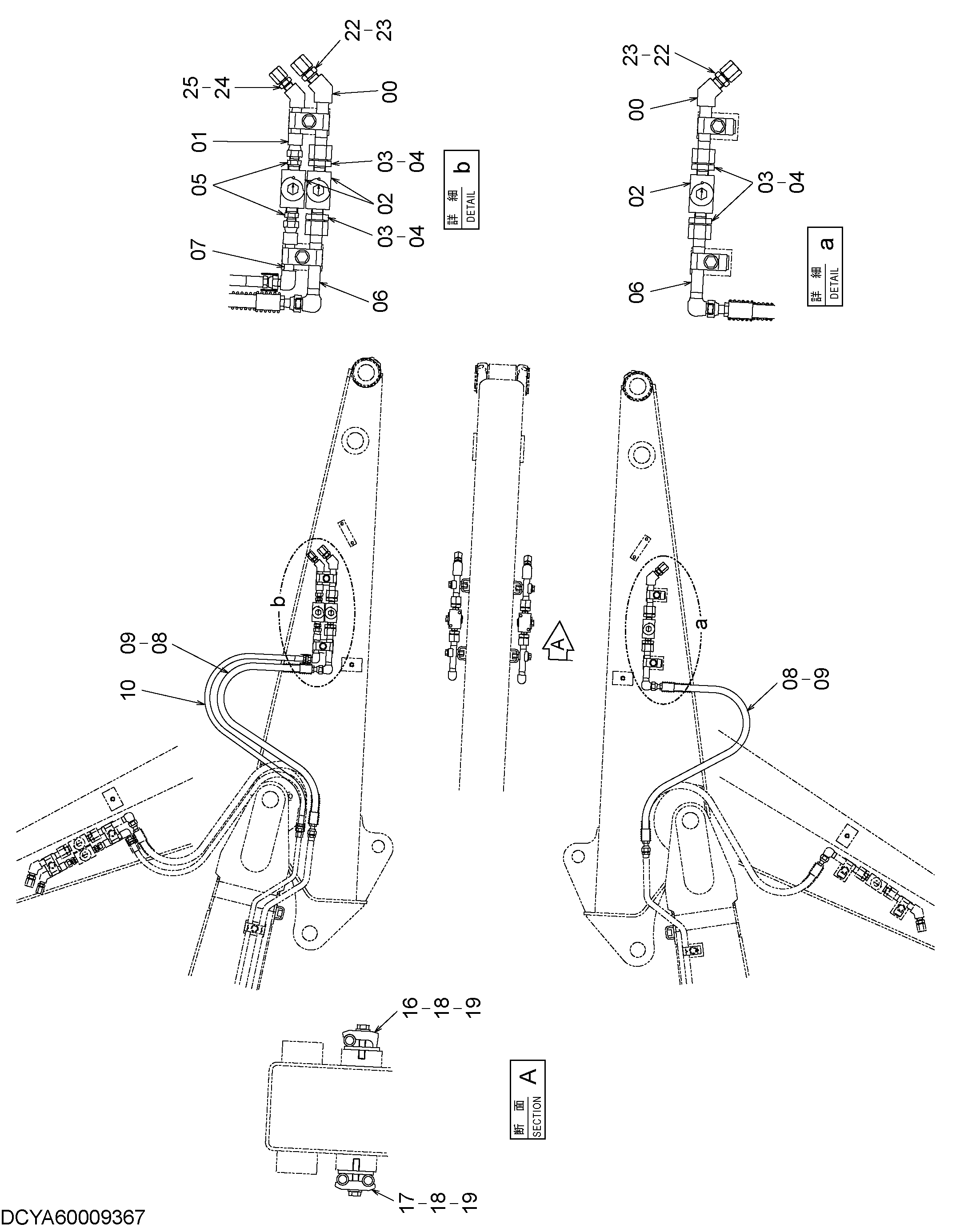

Заводская схема «Вспомогательный трубопроводы (рукоять)» для HITACHI ZX75US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9762163 | Трубка | 2 |
| 01 | 9762164 | Трубка | 1 |
| 02 | 4216176 | Запорный клапан | 3 |
| 03 | 4217134 | Адаптер | 4 |
| 04 | 4187308 | Уплотнительное кольцо | 4 |
| 05 | 4282067 | Адаптер | 2 |
| 06 | 9762166 | Трубка | 2 |
| 07 | 9762167 | Трубка | 1 |
| 08 | 4249310 | Шланг | 2 |
| 09 | 4138938 | Уплотнительное кольцо | 4 |
| 10 | 4291824 | Шланг | 1 |
| 16 | 4190125 | Хомут трубки | 2 |
| 17 | 4202559 | Хомут трубки | 2 |
| 18 | J271260 | Болт с шайбой | 4 |
| 18A | J901260 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 19 | YA00000599 | Пластина | 4 |
| 22 | 4222039 | Адаптер | 2 |
| 23 | 4222714 | Колпачок | 2 |
| 24 | 4143565 | Адаптер | 1 |
| 25 | 4619109 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
