Защитный кожух — HITACHI ZX75US-3

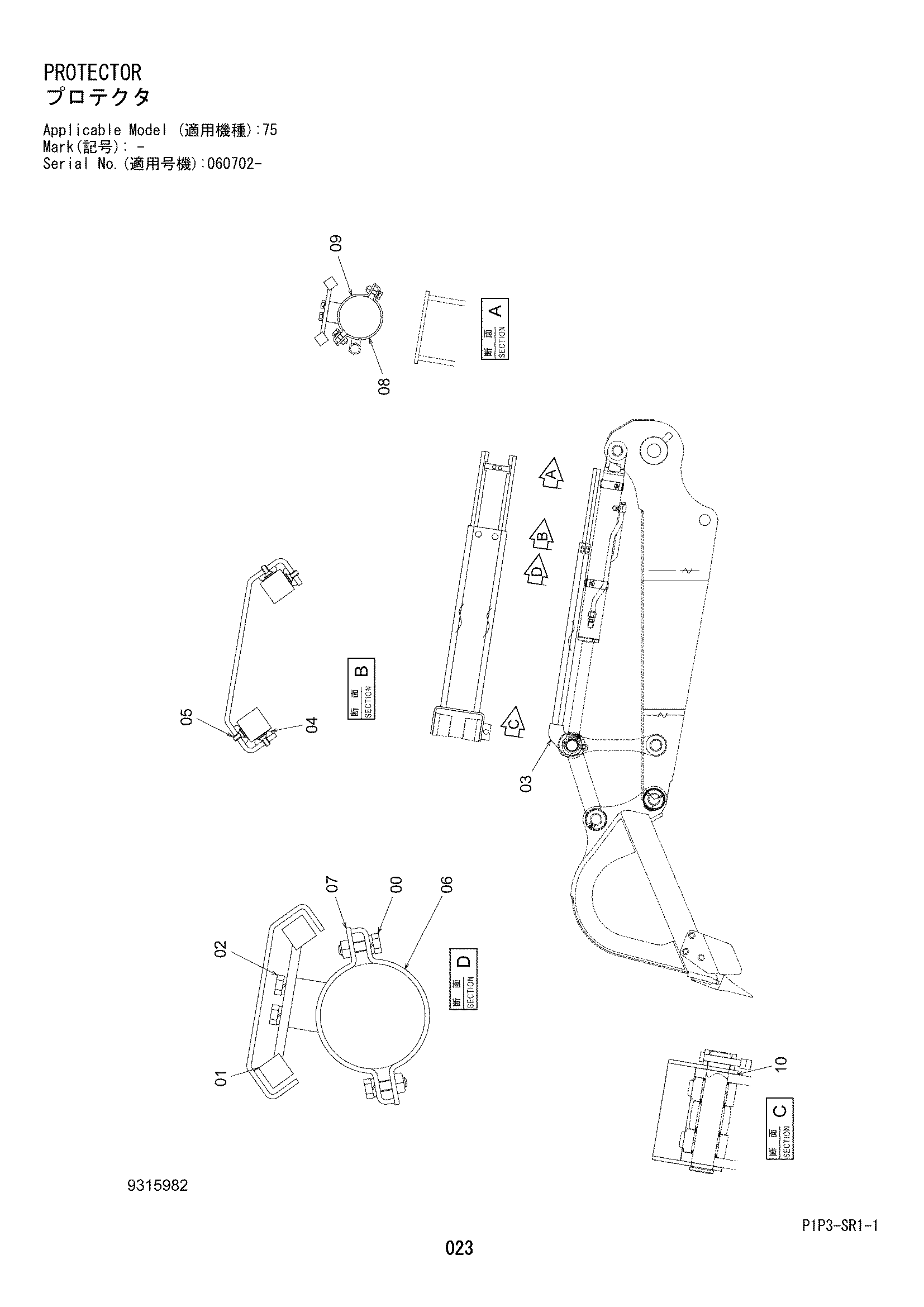

Заводская схема «Защитный кожух» для HITACHI ZX75US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J271035 | Болт с шайбой | 4 |
| 05 | M470513 | Винт | 8 |
| 06 | 8091951 | Хомут | 1 |
| 07 | 8091952 | Хомут | 1 |
| 08 | 8091953 | Хомут | 1 |
| 09 | 8091954 | Хомут | 1 |
| 10 | 4353674 | Регулировочная шайба 0.5mm | 4 |
| 00A | J901035 | Болт | 1 |
| 00B | J222010 | Шайба | 1 |
| 01 | 8091125 | Опора | 1 |
| 02 | J271025 | Болт с шайбой | 4 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 7043909 | Крышка | 1 |
| 04 | 4435545 | Пластина скольжение | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
