Гидролинии рабочего оборудования (стрела 4.00m)<K> — HITACHI ZX75US-3

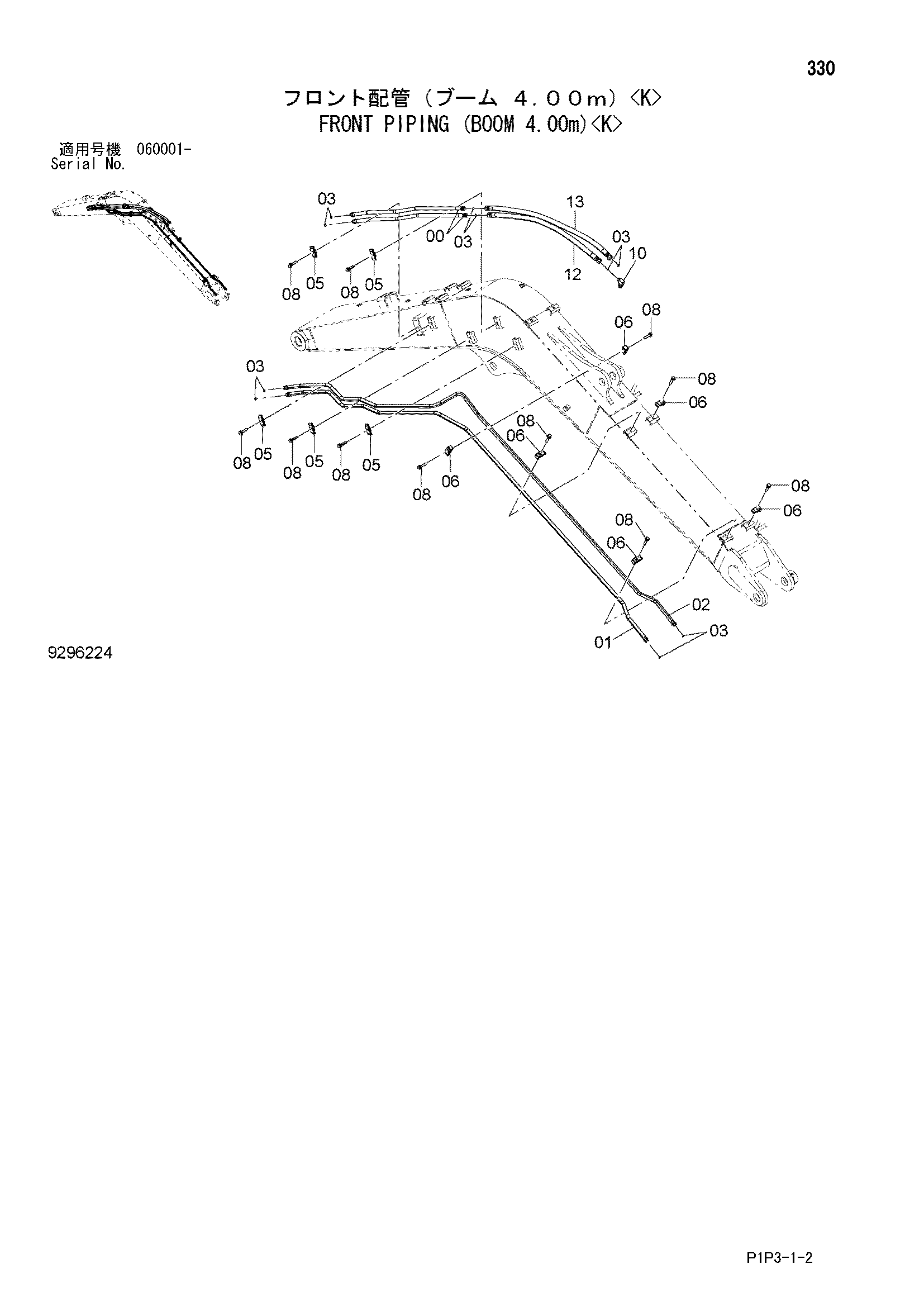

Заводская схема «Гидролинии рабочего оборудования (стрела 4.00m)<K>» для HITACHI ZX75US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8114879 | Трубка | 2 |
| 01 | 8114880 | Трубка | 1 |
| 02 | 8114881 | Трубка | 1 |
| 03 | 4138938 | Уплотнительное кольцо | 10 |
| 05 | 4189858 | Хомут трубки | 5 |
| 06 | 4190125 | Хомут трубки | 6 |
| 08 | 4666091 | Болт с шайбой | 11 |
| 08A | J901260 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 10 | A853344 | Угловой штуцер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 9296635 | Шланг в сборе | 1 |
| 12A | 4623572 | Шланг | 1 |
| 12B | 4327294 | Защитный кожух | 2 |
| 13 | 9296636 | Шланг в сборе | 1 |
| 13A | 4689067 | Шланг | 1 |
| 13B | 4327294 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
