TW232B трубопроводы — HITACHI ZX75US-3

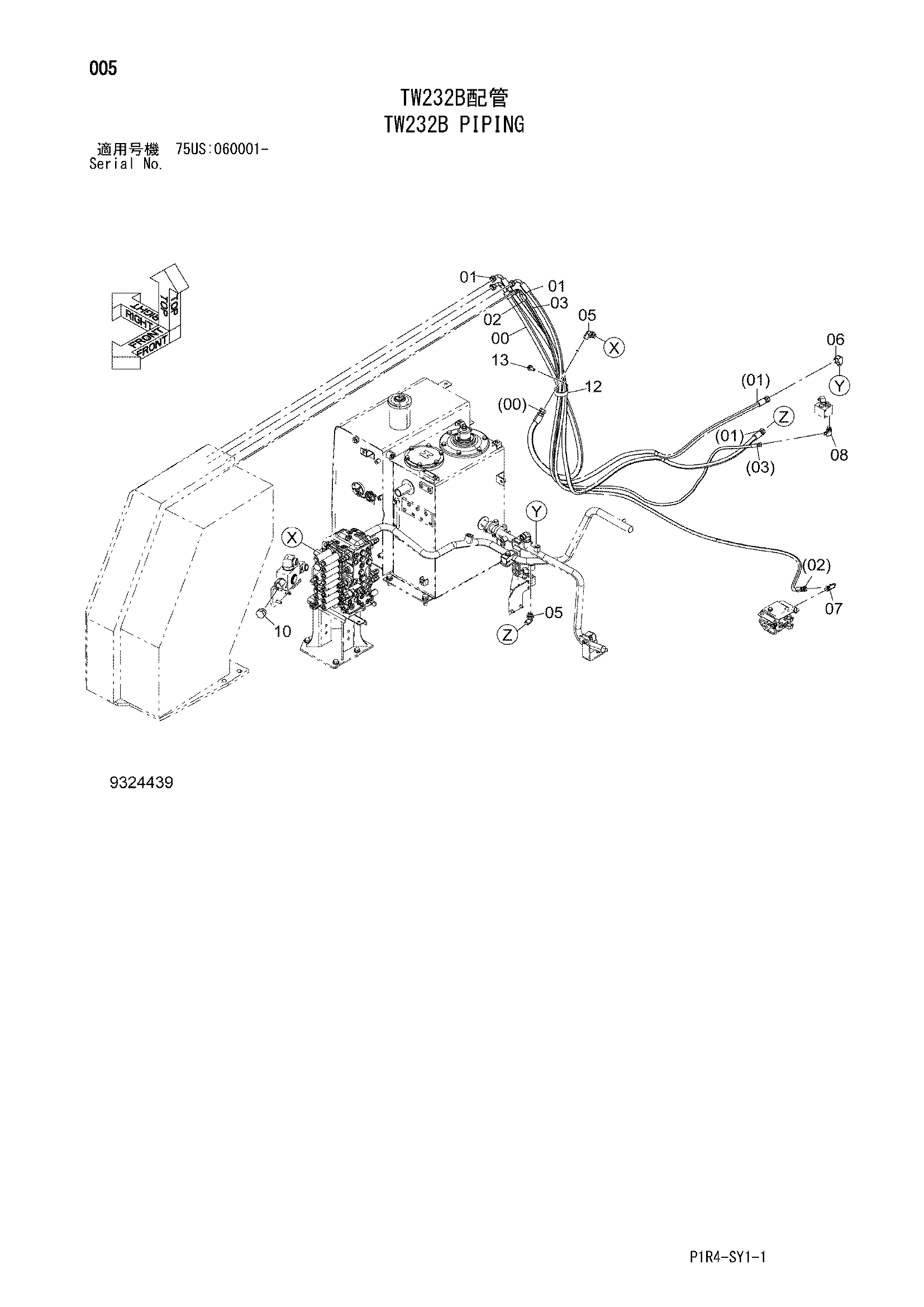

Заводская схема «TW232B трубопроводы» для HITACHI ZX75US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4719681 | Шланг | 1 |
| 01 | 4719682 | Шланг | 2 |
| 02 | 4719683 | Шланг | 1 |
| 03 | 4719684 | Шланг | 1 |
| 05 | 4037760 | Угловой штуцер | 2 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4169597 | Угловой штуцер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4239713 | Тройник | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4169594 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A885006 | Пробка | 1 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 4193816 | Зажим (диаметр. 60mm) | 1 |
| 13 | J271025 | Болт с шайбой | 1 |
| 13A | J901025 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
