Электрооборудование (2) — HITACHI ZX75US-3

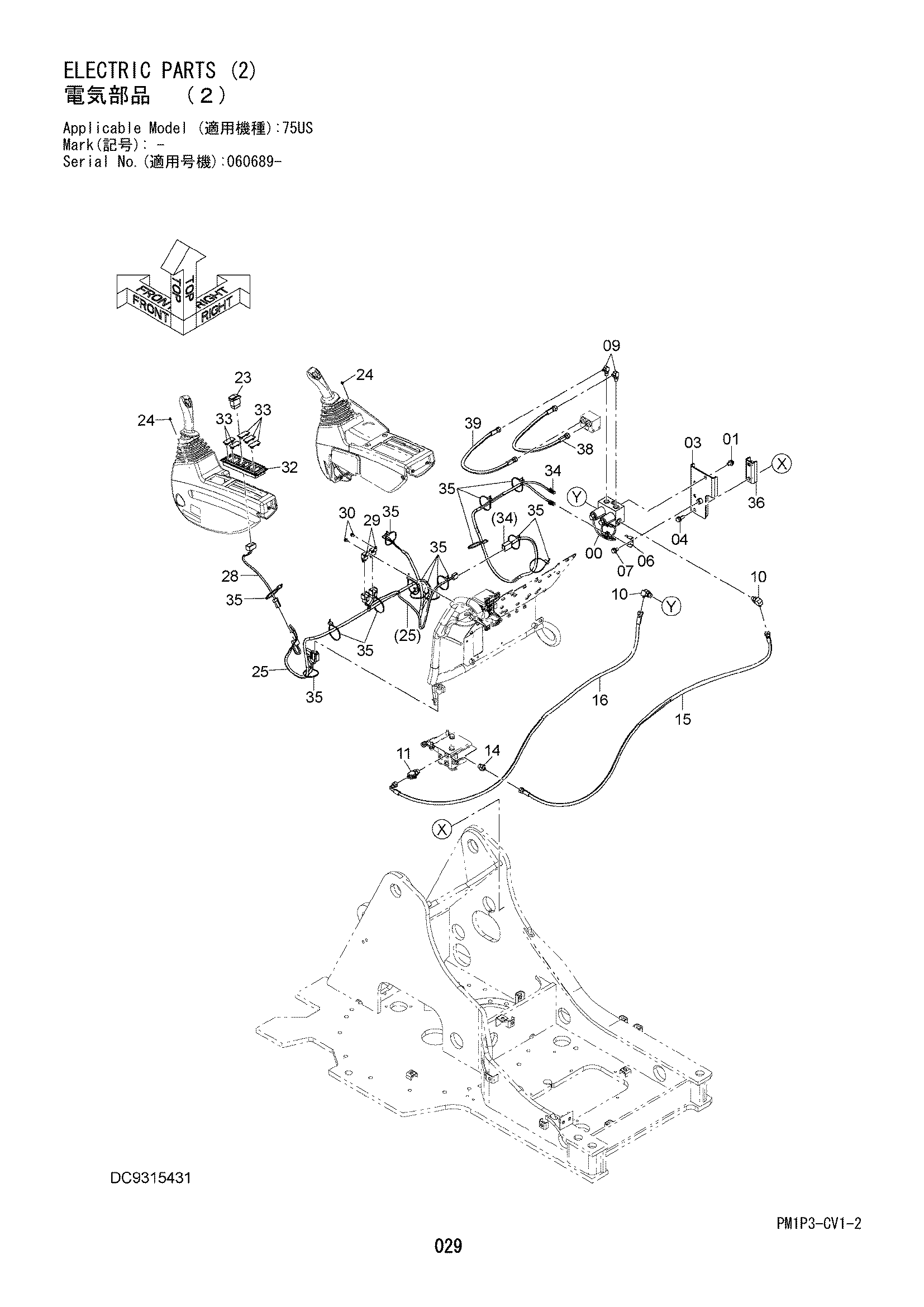

Заводская схема «Электрооборудование (2)» для HITACHI ZX75US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4463199 | Электромагнитный клапан | 1 |
| 01 | J271020 | Болт с шайбой | 2 |
| 01A | J901020 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 8115267 | Кронштейн | 1 |
| 04 | J271030 | Болт с шайбой | 2 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | 4602634 | Кронштейн | 1 |
| 07 | J271020 | Болт с шайбой | 1 |
| 07A | J901020 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | A852322 | Угловой штуцер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852332 | Угловой штуцер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852432 | Тройник | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | A852132 | Адаптер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 9291074 | В сборе шланг | 1 |
| 15A | 4684443 | Шланг | 1 |
| 15B | 4327315 | Защитный кожух | 3 |
| 16 | 9291071 | В сборе шланг | 1 |
| 16A | 4684397 | Шланг | 1 |
| 16B | 4327315 | Защитный кожух | 3 |
| 23 | 4651295 | Выключатель | 1 |
| 24 | 4300351 | Ленточный зажим | 2 |
| 25 | 3110035 | Жгут проводов | 1 |
| 28 | 4651278 | Жгут проводов | 1 |
| 29 | 4414207 | Реле | 2 |
| 30 | J460616 | Винт с шайбой | 2 |
| 32 | 2053295 | Корпус(6) | 1 |
| 33 | 4620283 | Колпачок | 5 |
| 34 | 4683544 | Жгут проводов | 1 |
| 35 | 4055312 | Ленточный зажим | 14 |
| 36 | 9764624 | Седло винта | 1 |
| 38 | 9307863 | В сборе шланг | 1 |
| 38A | 4643594 | Шланг | 1 |
| 38B | 4327293 | Защитный кожух | 1 |
| 39 | 9307864 | В сборе шланг | 1 |
| 39A | 4643593 | Шланг | 1 |
| 39B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
