Стрела трубопроводы — HITACHI ZX75US-3

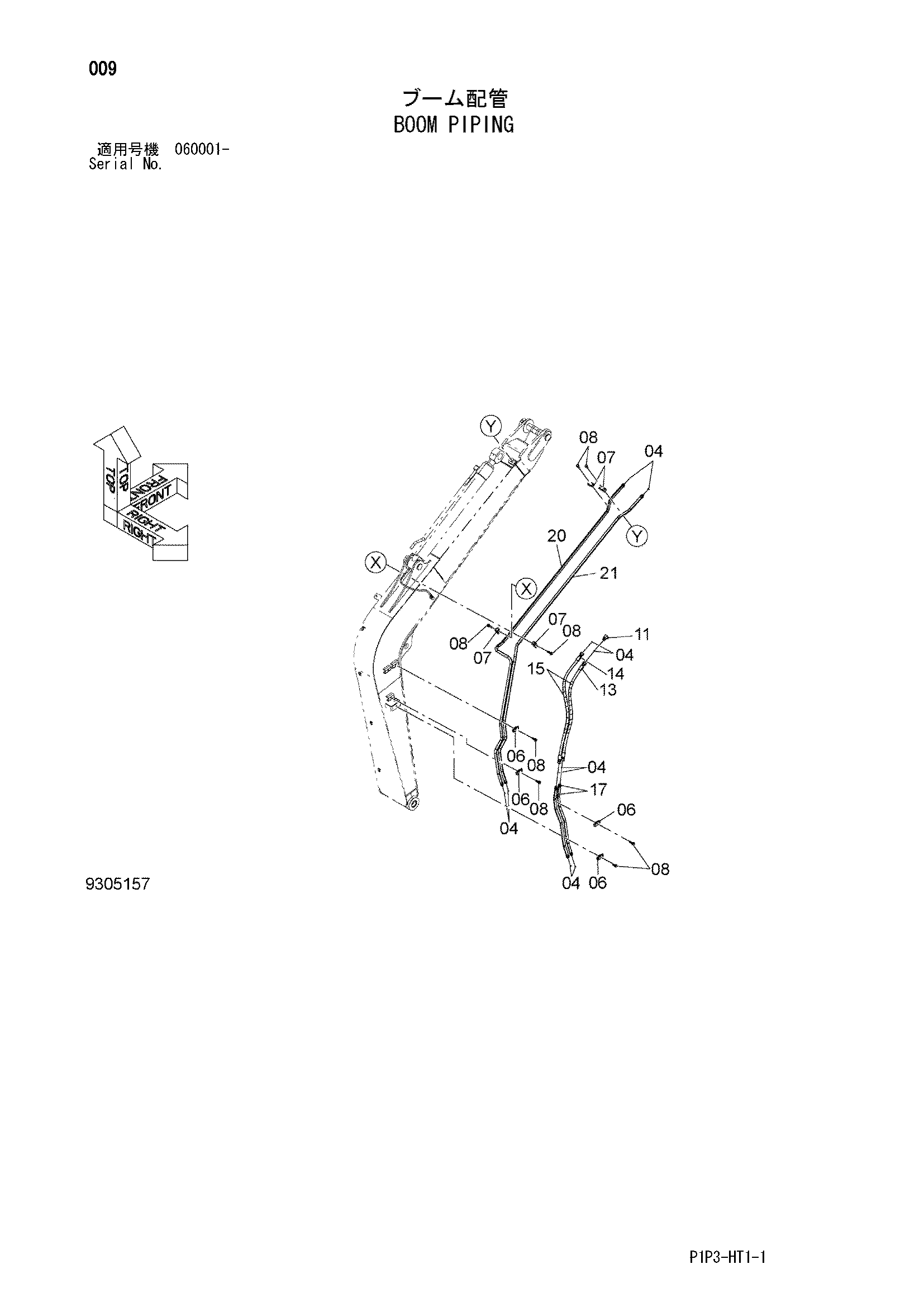

Заводская схема «Стрела трубопроводы» для HITACHI ZX75US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4138938 | Уплотнительное кольцо | 10 |
| 06 | 4189858 | Хомут трубки | 4 |
| 07 | 4190125 | Хомут трубки | 4 |
| 08 | J271250 | Болт с шайбой | 8 |
| 08A | J901250 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 11 | A853344 | Угловой штуцер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4452857 | Шланг | 1 |
| 14 | 4452858 | Шланг | 1 |
| 15 | 4327294 | Защитный кожух | 2 |
| 17 | 8113531 | Трубка | 2 |
| 20 | 8118518 | Трубка | 1 |
| 21 | 8118519 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
