Кабина (4) — HITACHI ZX75US-3

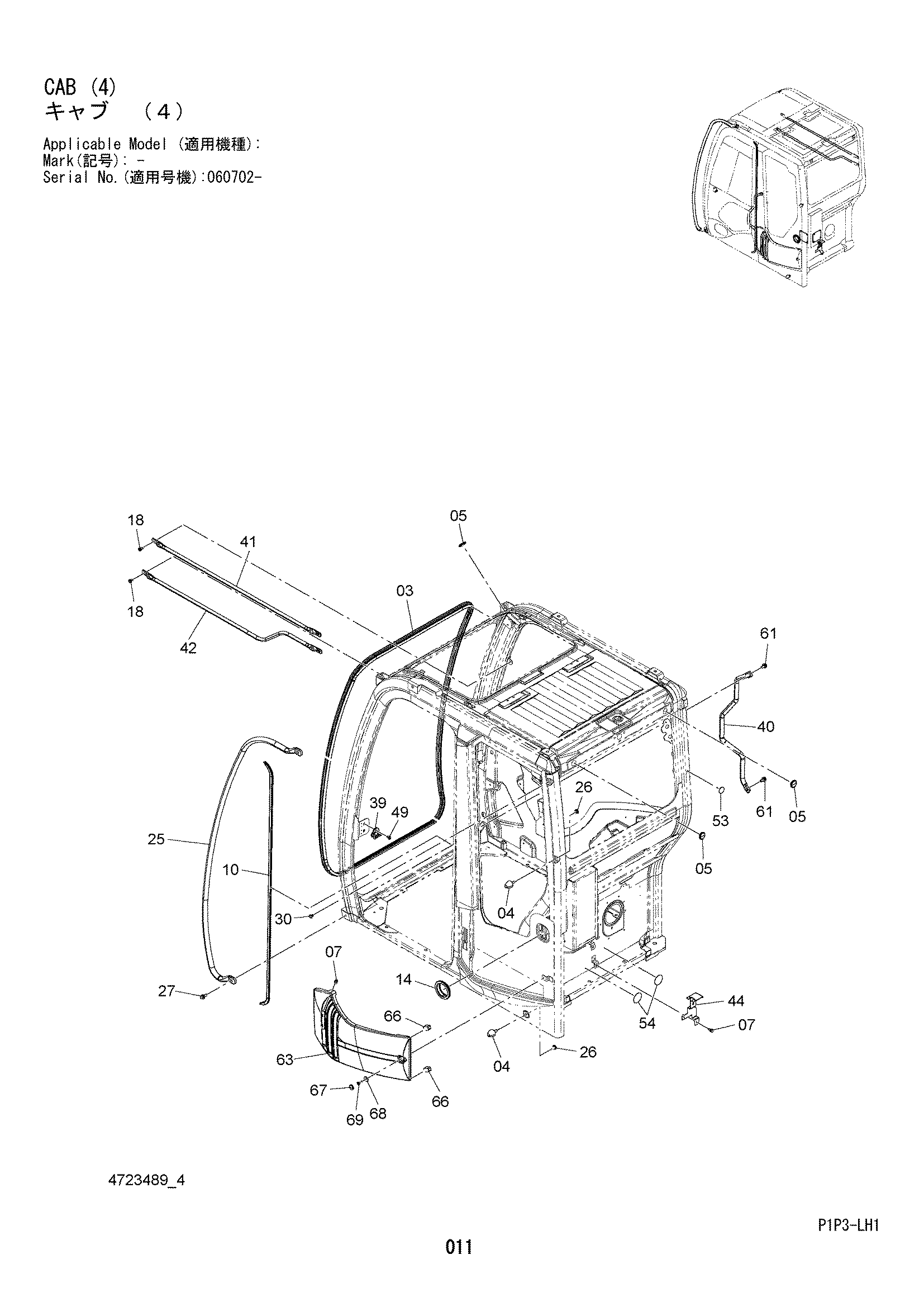

Заводская схема «Кабина (4)» для HITACHI ZX75US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4726635 | Резиновая прокладка | 1 |
| 27 | 4665689 | Болт с шайбой | 2 |
| 30 | 4662737 | Зажим | 3 |
| 39 | 4369627 | Ответная планка | 1 |
| 40 | 4666381 | Поручень | 1 |
| 41 | 4666391 | Направляющая | 1 |
| 42 | 4666392 | Направляющая | 1 |
| 44 | 4695147 | Кронштейн | 1 |
| 49 | 4341415 | Винт с шайбой | 2 |
| 53 | 4693613 | Уплотнение | 1 |
| 54 | 4693635 | Уплотнение | 2 |
| 04 | 4607054 | Ограничитель резиновый | 2 |
| 61 | J271025 | Болт с шайбой | 2 |
| 61A | J901025 | Болт | 1 |
| 61B | J222010 | Шайба | 1 |
| 63 | 4662768 | LID | 1 |
| 66 | 4662771 | Резиновое уплотнение | 2 |
| 67 | 4666407 | Колпачок | 1 |
| 68 | 4666414 | Проставка | 1 |
| 69 | M470820 | Винт | 1 |
| 05 | 4662744 | Втулка | 3 |
| 07 | 4464320 | Болт с шайбой | 4 |
| 10 | 4726634 | Резиновая прокладка | 1 |
| 14 | 4662748 | Резиновая втулка | 1 |
| 18 | 4600275 | Винт с шайбой | 4 |
| 25 | 4726633 | Поручень | 1 |
| 26 | 4341450 | Гайка к-св | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
