Терескпик трубопроводы — HITACHI ZX75US-3

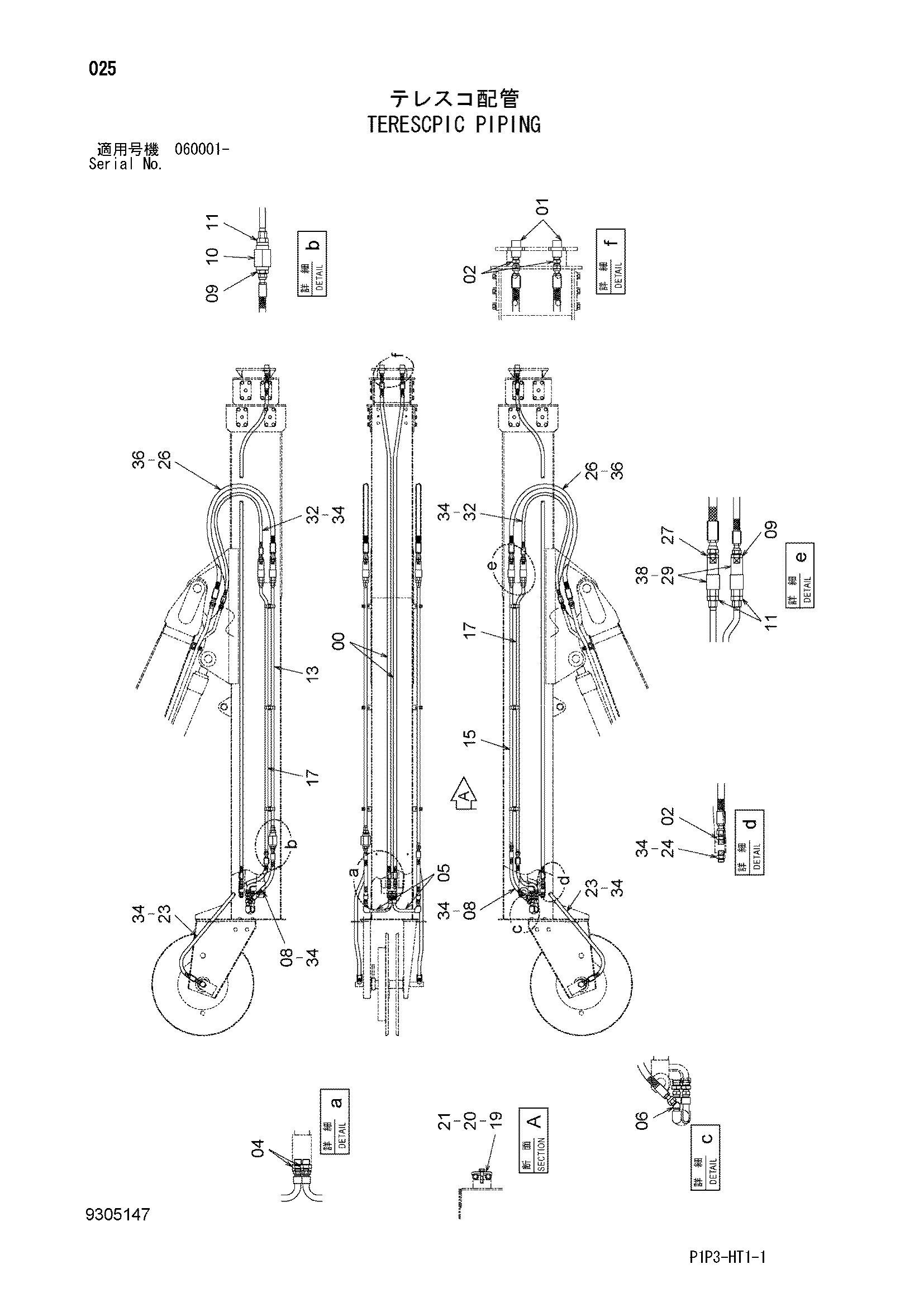

Заводская схема «Терескпик трубопроводы» для HITACHI ZX75US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4665140 | Шланг | 2 |
| 01 | 3105511 | Ограничитель | 2 |
| 02 | 94-1303 | Адаптер | 4 |
| 04 | 4125701 | Адаптер | 2 |
| 05 | 3105283 | Трубка | 2 |
| 06 | 94-1503 | Угловой штуцер | 2 |
| 08 | 4702969 | Шланг | 2 |
| 09 | 4188623 | Адаптер | 3 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4347627 | Клапан словретур | 1 |
| 11 | 4364343 | Адаптер | 5 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 11B | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 9771277 | Трубка | 1 |
| 15 | 9771278 | Трубка | 1 |
| 17 | 9771279 | Трубка | 2 |
| 19 | 4053593 | Хомут трубки | 6 |
| 20 | J901045 | Болт | 6 |
| 21 | A590910 | Пружинная шайба | 6 |
| 23 | 4702968 | Шланг | 2 |
| 24 | 4210942 | Адаптер | 2 |
| 26 | 4702971 | Шланг | 2 |
| 27 | 4189619 | Адаптер | 2 |
| 27A | 4506424 | Уплотнительное кольцо | 1 |
| 29 | 4455881 | Самоуплотняющееся соединение | 4 |
| 32 | 4702970 | Шланг | 2 |
| 34 | 4138938 | Уплотнительное кольцо | 12 |
| 36 | 4187308 | Уплотнительное кольцо | 4 |
| 38 | 4455880 | Самоуплотняющееся соединение | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
