Гидроцилиндр рукояти — HITACHI ZX75US-3

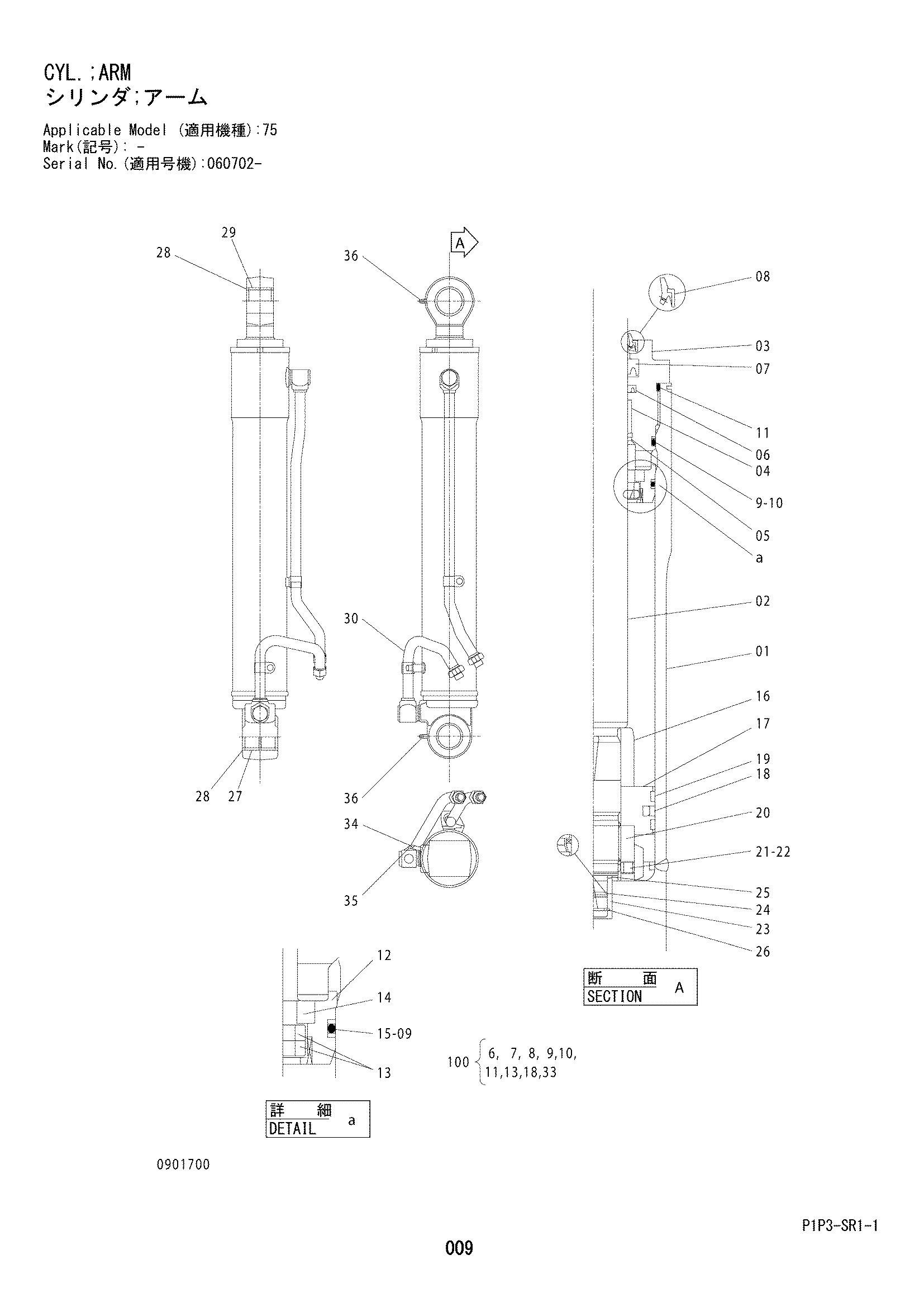

Заводская схема «Гидроцилиндр рукояти» для HITACHI ZX75US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4488937 | Гидроцилиндр рукояти | 1 | |
| 9 | A811105 | Уплотнительное кольцо | 2 |
| 10 | 0901704 | Опорное кольцо | 1 |
| 11 | A810110 | Уплотнительное кольцо | 1 |
| 12 | 0901705 | Держатель | 1 |
| 13 | 0863305 | Уплотнение амортизатор | 2 |
| 14 | 0863306 | Втулка | 1 |
| 15 | 0298904 | Опорное кольцо | 2 |
| 16 | 0901706 | Амортизирующий подшипник | 1 |
| 17 | 0901707 | Поршень | 1 |
| 18 | 0240915 | Кольцо уплотнение в сборе | 1 |
| 1 | 0901701 | Труба гидроцилиндра в сборе | 1 |
| 19 | 0667008 | Направляющее кольцо | 2 |
| 20 | 0789307 | Гайка | 1 |
| 21 | 0309011 | Установочный винт | 1 |
| 22 | 0111707 | Стальной шарик | 1 |
| 23 | 0409012 | Амортизирующий подшипник | 1 |
| 24 | 0667010 | Уплотнение | 1 |
| 25 | 0409609 | Стопорное кольцо | 1 |
| 26 | 0409014 | Ограничитель | 2 |
| 30 | 0901708 | Трубка | 1 |
| 31 | 0901709 | Трубка | 1 |
| 2 | 0901702 | Шток поршня в сборе | 1 |
| 32 | 4480022 | Пробка | 2 |
| 33 | 4509182 | Уплотнительное кольцо | 4 |
| 34 | 0826815 | Держатель | 2 |
| 35 | 0826816 | Болт | 2 |
| 36 | J75481 | Пресс-маслёнка | 2 |
| 100 | 4614744 | Комплект уплотнений | 1 |
| 3 | 0901703 | Головка гидроцилиндра | 1 |
| 4 | 0310604 | Втулка | 1 |
| 5 | 4510494 | Стопорное кольцо | 1 |
| 6 | 0790006 | Кольцо | 1 |
| 7 | 0225611 | U-образная манжета | 1 |
| 8 | 0409117 | Грязесъёмное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
