Основные гидролинии (PTO) — HITACHI ZX75US-3

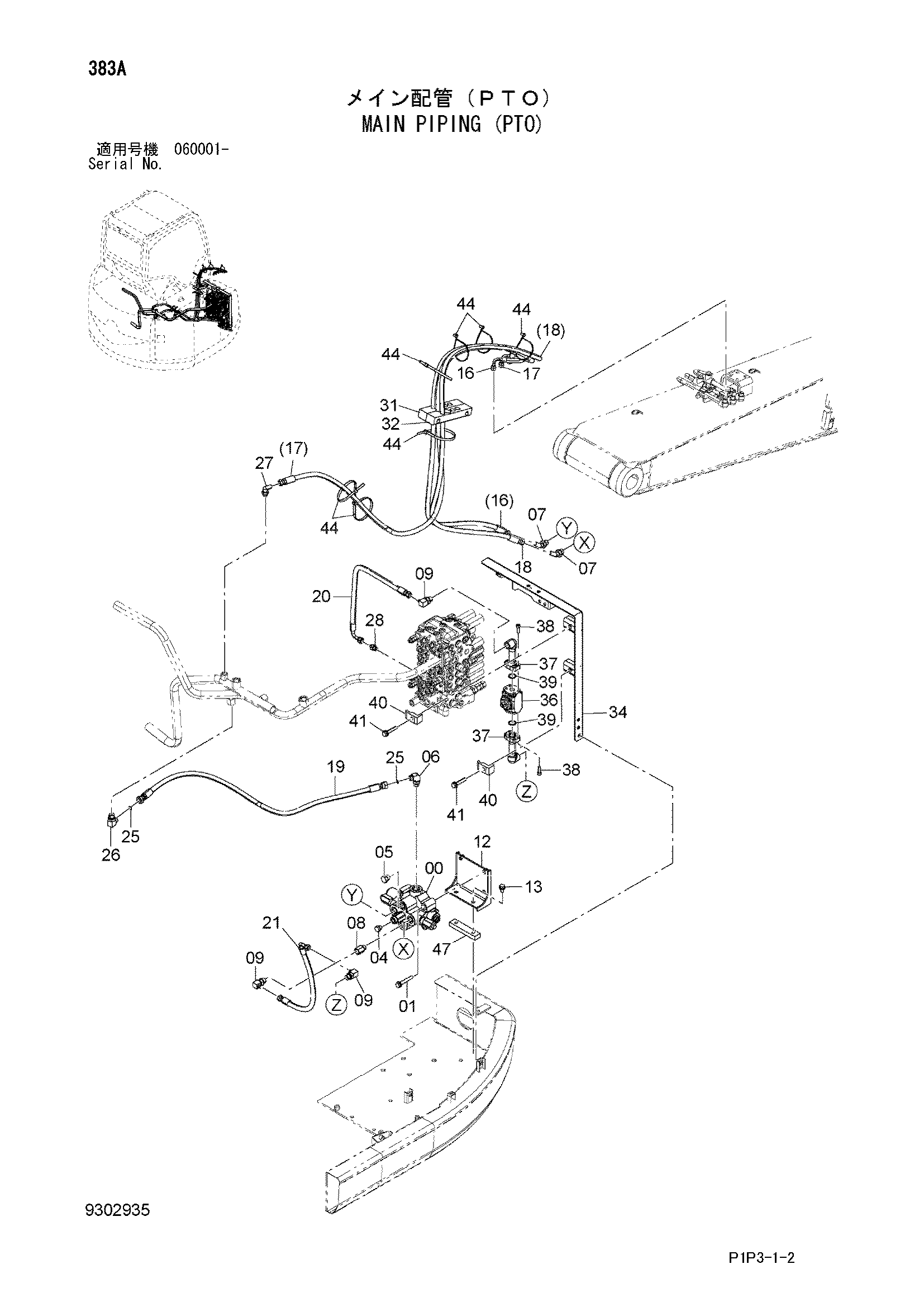

Заводская схема «Основные гидролинии (PTO)» для HITACHI ZX75US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4401481 | Гидрораспределитель | 1 |
| 01 | J271280 | Болт с шайбой | 3 |
| 01A | J901280 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 04 | A885003 | Пробка | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A885004 | Пробка | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A853344 | Угловой штуцер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4163046 | Угловой штуцер | 2 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4456744 | Переходник | 1 |
| 09 | A852343 | Угловой штуцер | 3 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 8117292 | Кронштейн | 1 |
| 13 | J271225 | Болт с шайбой | 2 |
| 13A | J901225 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 16 | 9303143 | Шланг в сборе | 1 |
| 16A | 4700477 | Шланг | 1 |
| 16B | 4327293 | Защитный кожух | 4 |
| 17 | 9290797 | Шланг в сборе | 1 |
| 17A | 4684462 | Шланг | 1 |
| 17B | 4327315 | Защитный кожух | 4 |
| 18 | 9303144 | Шланг в сборе | 1 |
| 18A | 4700478 | Шланг | 1 |
| 18B | 4327293 | Защитный кожух | 4 |
| 19 | 9303145 | Шланг в сборе | 1 |
| 19A | 4700479 | Шланг | 1 |
| 19B | 4327293 | Защитный кожух | 2 |
| 20 | 9303146 | Шланг в сборе | 1 |
| 20A | 4478433 | Шланг | 1 |
| 20B | 4327293 | Защитный кожух | 1 |
| 21 | 9303147 | Шланг в сборе | 1 |
| 21A | 4254470 | Шланг | 1 |
| 21B | 4327293 | Защитный кожух | 1 |
| 25 | 4138938 | Уплотнительное кольцо | 2 |
| 26 | A853344 | Угловой штуцер | 1 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 4037761 | Угловой штуцер | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | A852133 | Адаптер | 1 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 4478125 | Хомут шланга | 1 |
| 32 | 4478126 | Хомут шланга | 1 |
| 34 | 7056872 | Опора | 1 |
| 36 | 4330223 | Клапан словретур | 1 |
| 37 | 9754482 | Трубка | 2 |
| 38 | J781030 | Болт с внутренним шестигранником | 8 |
| 39 | 971489 | Уплотнительное кольцо | 2 |
| 40 | 4190126 | Хомут трубки | 2 |
| 41 | J271265 | Болт с шайбой | 2 |
| 41A | J901265 | Болт | 1 |
| 41B | J222012 | Шайба | 1 |
| 44 | 4121859 | Ленточный зажим | 7 |
| 47 | 4385023 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
