Электрооборудование (F) — HITACHI ZX75US-3

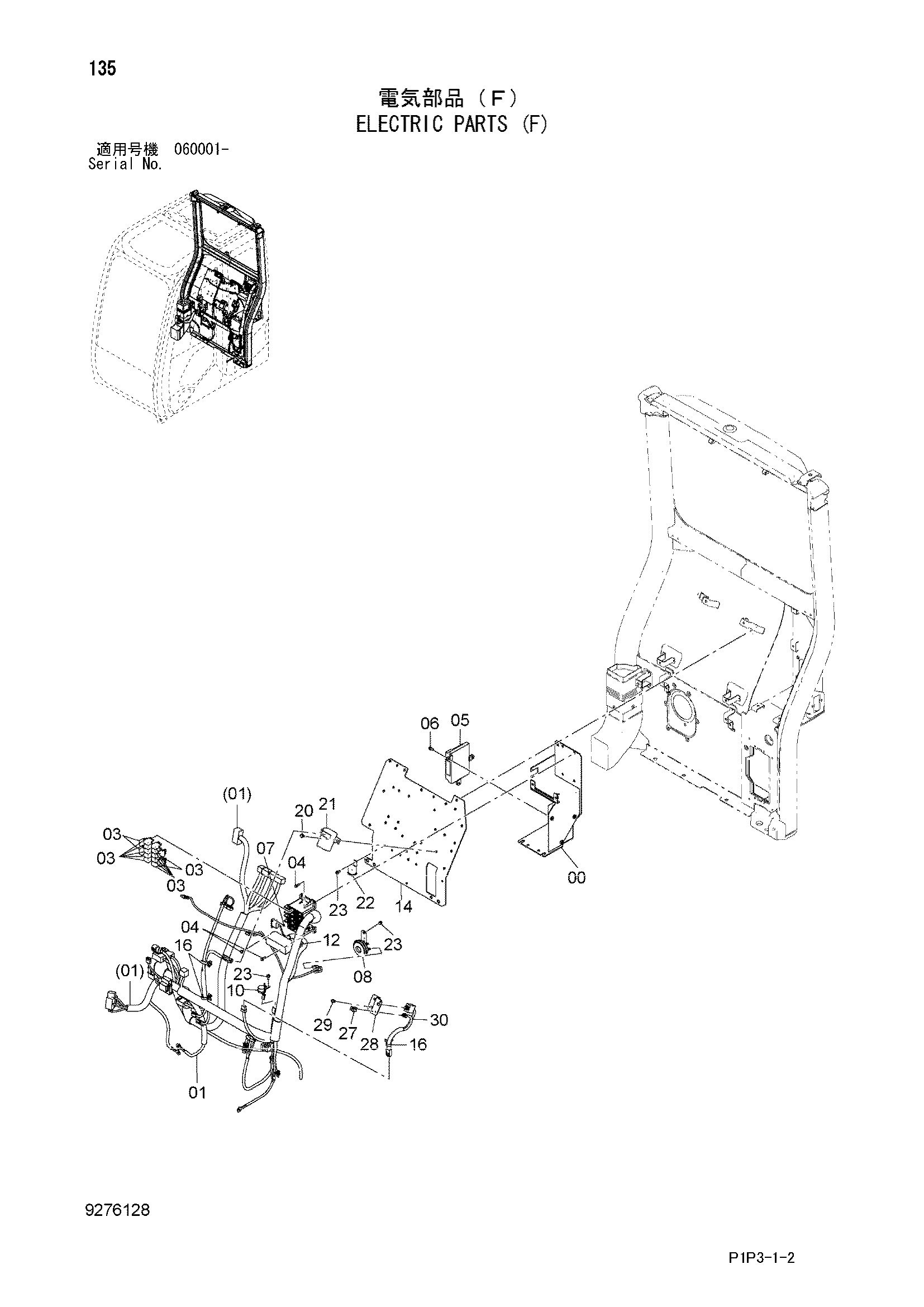

Заводская схема «Электрооборудование (F)» для HITACHI ZX75US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7048430 | Кронштейн | 1 |
| 01 | 0006492 | Жгут проводов | 1 |
| 03 | 4436534 | Реле | 14 |
| 03A | 4427429 | Короб реле | 1 |
| 03B | 4456735 | Короб предохранитель | 1 |
| 03C | 4456778 | Диод | 4 |
| 03E | 4685031 | Крышка | 1 |
| 04 | J460620 | Винт с шайбой | 6 |
| 05 | 4631129 | Контроллер | 1 |
| 06 | J460620 | Винт с шайбой | 3 |
| 07 | J460310 | Винт с шайбой | 2 |
| 08 | 4439229 | Звуковой сигнал | 1 |
| 10 | 4297188 | Зуммер | 1 |
| 12 | 4254600 | Зажим | 1 |
| 14 | 6024169 | Кронштейн | 1 |
| 16 | 4254600 | Зажим | 3 |
| 20 | J460616 | Винт с шайбой | 2 |
| 21 | 4668959 | Контроллер | 1 |
| 22 | 4669372 | Реле | 1 |
| 23 | J460616 | Винт с шайбой | 3 |
| 27 | 4367375 | Кронштейн | 1 |
| 28 | 4659644 | Кронштейн | 1 |
| 29 | J460616 | Винт с шайбой | 2 |
| 30 | 3111194 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
