Стрела угол датчик (ML кран) — HITACHI ZX75US-3

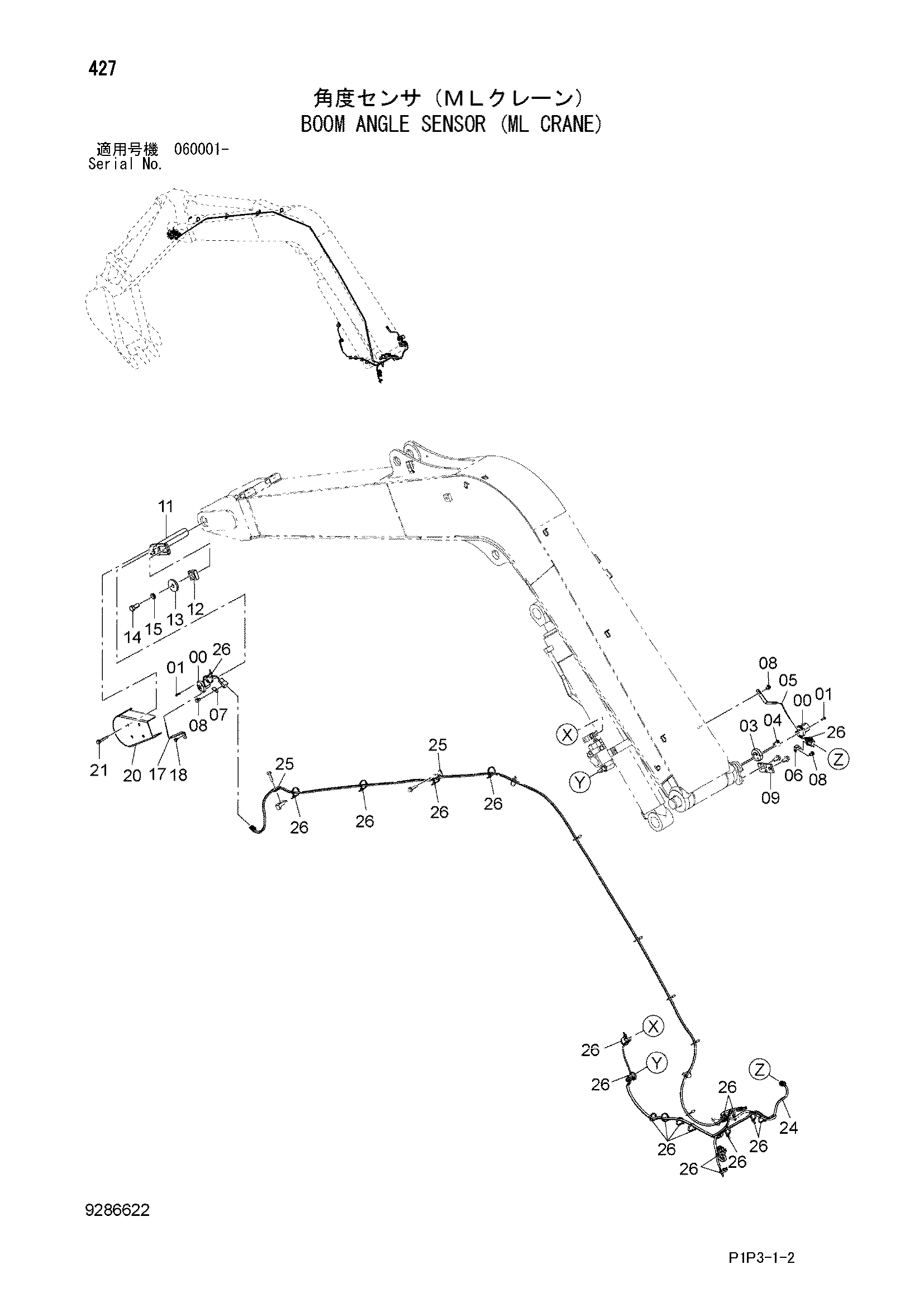

Заводская схема «Стрела угол датчик (ML кран)» для HITACHI ZX75US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4431966 | Датчик угла | 2 |
| 01 | J780625 | Болт с внутренним шестигранником | 6 |
| 03 | 9760224 | Бобышка | 1 |
| 04 | 4462763 | Болт | 1 |
| 05 | 8109798 | Рычаг | 1 |
| 06 | 4381930 | Кронштейн | 1 |
| 07 | 4355515 | Кронштейн | 1 |
| 08 | J271020 | Болт с шайбой | 3 |
| 08A | J901020 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | 9770349 | Пластина | 1 |
| 11 | 8083731 | Палец | 1 |
| 12 | 4424425 | Блок | 1 |
| 13 | 4426128 | Пластина | 1 |
| 14 | J921840 | Болт | 1 |
| 15 | J257218 | Пружинная шайба | 1 |
| 17 | 8102289 | Рычаг | 1 |
| 18 | J260812 | Болт с шайбой | 1 |
| 18A | J900812 | Болт | 1 |
| 18B | A590108 | Плоская шайба | 1 |
| 20 | 8086477 | Крышка | 1 |
| 21 | J271070 | Болт с шайбой | 4 |
| 21A | J901070 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 24 | 2057307 | Жгут проводов | 1 |
| 25 | 4190261 | Зажим | 2 |
| 26 | 4121859 | Ленточный зажим | 19 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
