Топливные трубопроводы — HITACHI ZX75US-3

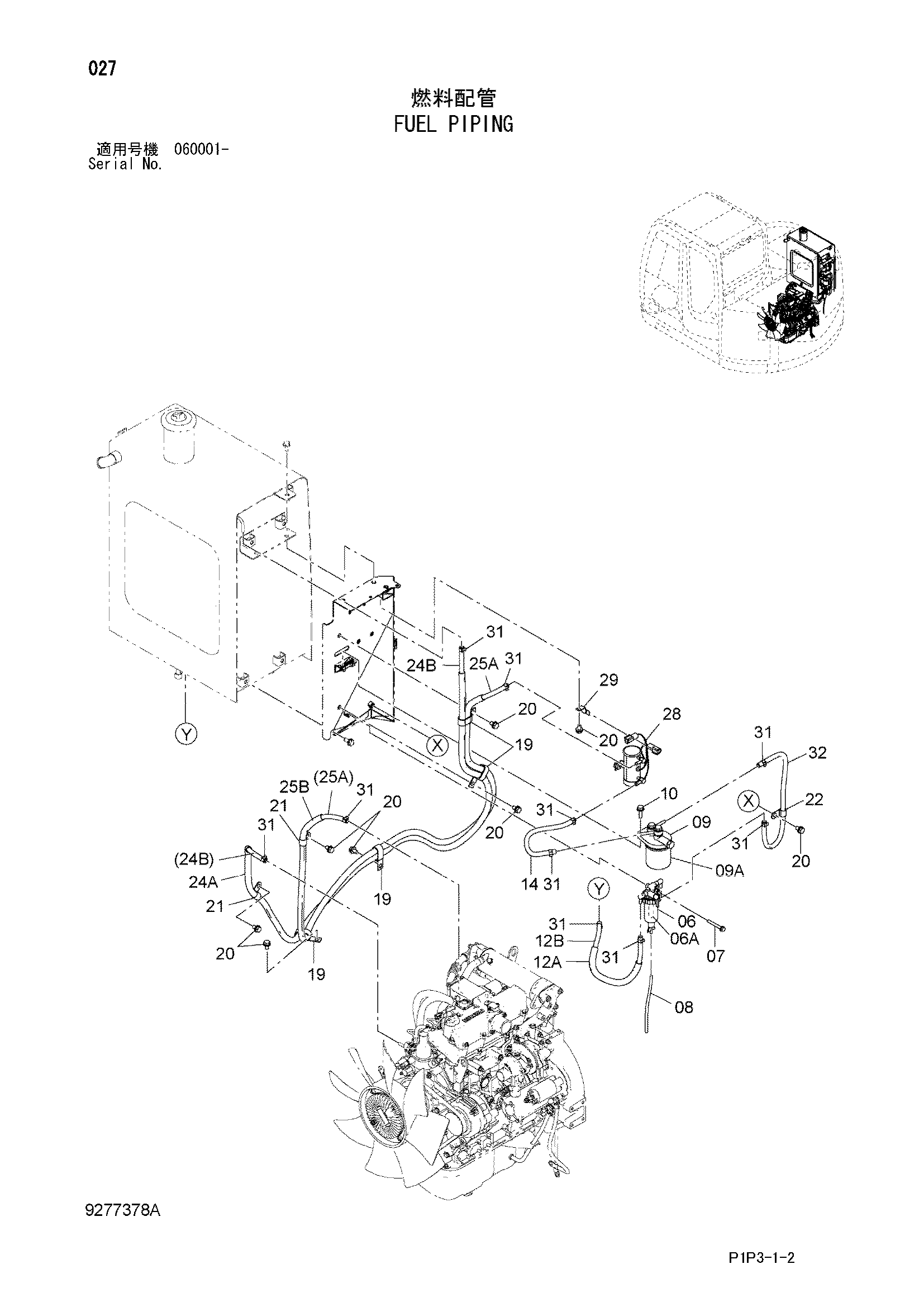

Заводская схема «Топливные трубопроводы» для HITACHI ZX75US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | 4468770 | Фильтр | 1 |
| 06A | 4484740 | Комплект элемент | 1 |
| 07 | J260865 | Болт с шайбой | 1 |
| 07A | J900865 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 08 | 4678849 | Виниловый шланг | 1 |
| 09 | 4669370 | Топливный фильтр | 1 |
| 09A | 4448371 | Топливный фильтр | 1 |
| 10 | J271035 | Болт с шайбой | 2 |
| 10A | J901035 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 9277457 | Топливный шланг | 1 |
| 12A | 4670175 | Трубка | 1 |
| 12B | 4678673 | Топливный шланг | 1 |
| 14 | 4670201 | Топливный шланг | 1 |
| 19 | 4190266 | Зажим | 4 |
| 20 | J271020 | Болт с шайбой | 8 |
| 20A | J901020 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | 4190274 | Зажим | 2 |
| 22 | 4190275 | Зажим | 1 |
| 24 | 9285311 | Топливный шланг | 1 |
| 24A | 4678711 | Трубка | 1 |
| 24B | 4613148 | Топливный шланг | 1 |
| 25 | 9285438 | Топливный шланг | 1 |
| 25A | 4670163 | Топливный шланг | 1 |
| 25B | 4670168 | Трубка | 1 |
| 28 | 4667671 | Насос | 1 |
| 28A | 4658052 | Прокладка | 1 |
| 28B | 4658053 | Сетчатый фильтр | 1 |
| 29 | 4381930 | Кронштейн | 1 |
| 31 | 4339258 | Хомут шланга | 10 |
| 32 | 4678671 | Топливный шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
