Каталог запчастей HITACHI
Электрооборудование (C) — HITACHI ZX75US-3

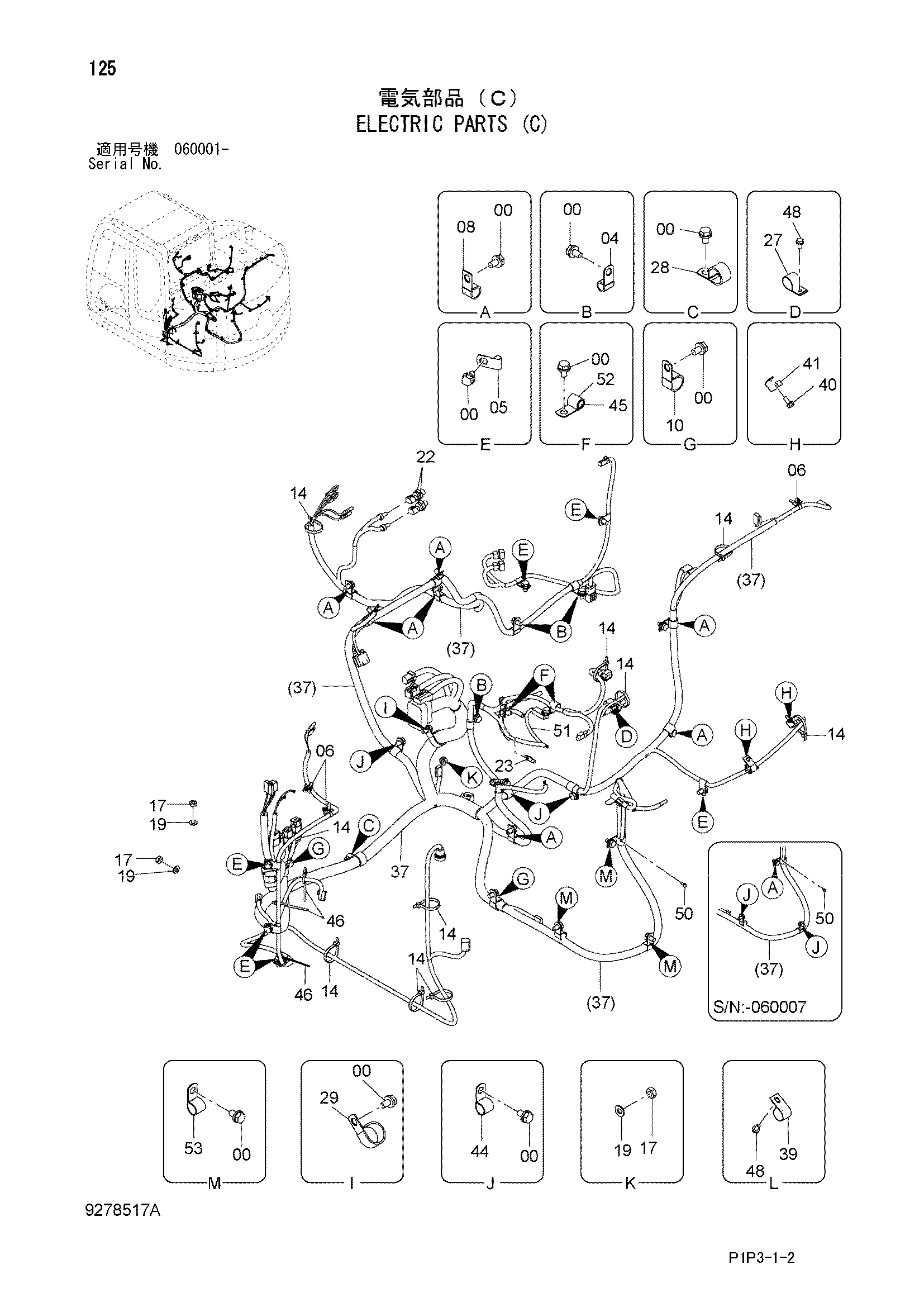

Заводская схема «Электрооборудование (C)» для HITACHI ZX75US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J271020 | Болт с шайбой | 28 |
| 00A | J901020 | Болт | 1 |
| 00B | J222010 | Шайба | 1 |
| 04 | 4190275 | Зажим | 3 |
| 05 | 4190261 | Зажим | 6 |
| 06 | 4254600 | Зажим | 3 |
| 08 | 4190273 | Зажим | 8 |
| 08 | 4190273 | Зажим | 7 |
| 10 | 4190263 | Зажим | 2 |
| 14 | 4055312 | Ленточный зажим | 10 |
| 17 | J950010 | Гайка | 3 |
| 19 | A590110 | Плоская шайба | 3 |
| 22 | 4436535 | Датчик давления | 2 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4676171 | Датчик термостатический | 1 |
| 27 | 4450494 | Зажим | 1 |
| 28 | 4192035 | Зажим | 1 |
| 29 | 4190264 | Зажим | 1 |
| 37 | 0006491 | Жгут проводов | 1 |
| 37B | 4315323 | Фусибле-линк(45A) | 1 |
| 37C | 4423418 | Фусибле-линк(65A) | 1 |
| 39 | 4450494 | Зажим | 1 |
| 41 | 4252767 | Кронштейн | 1 |
| 44 | 4190274 | Зажим | 5 |
| 44 | 4190274 | Зажим | 3 |
| 45 | 4190261 | Зажим | 2 |
| 46 | 4371049 | Ленточный зажим | 3 |
| 48 | J260614 | Болт с шайбой | 3 |
| 48A | J900614 | Болт | 1 |
| 48B | A590106 | Плоская шайба | 1 |
| 50 | J260612 | Болт с шайбой | 1 |
| 50A | J900612 | Болт | 1 |
| 50B | A590106 | Плоская шайба | 1 |
| 51 | 4694693 | Жгут проводов | 1 |
| 52 | 4257179 | Кронштейн | 1 |
| 53 | 4190253 | Зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
