Детали — HITACHI ZX75US-3

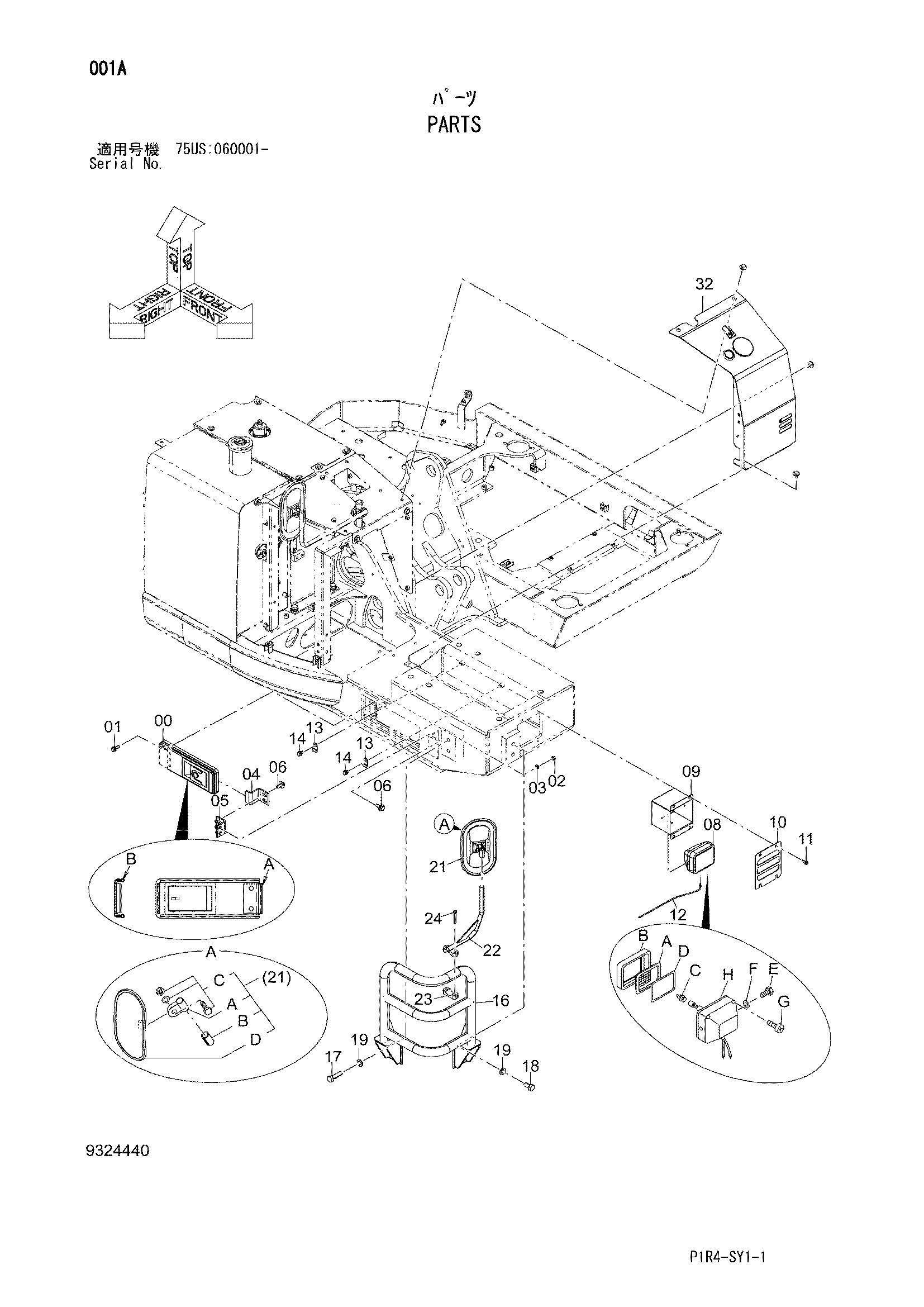

Заводская схема «Детали» для HITACHI ZX75US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9324523 | Дверь | 1 |
| 00A | 8123597 | Дверь | 1 |
| 00B | 4447409 | Уплотнительная окантовка | 1 |
| 01 | J271035 | Болт с шайбой | 2 |
| 01A | J901035 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | J950010 | Гайка | 2 |
| 03 | A590110 | Плоская шайба | 2 |
| 04 | 4719526 | Ограничитель | 1 |
| 05 | 9758955 | Кронштейн | 1 |
| 06 | J281235 | Болт с шайбой | 4 |
| 06A | J901235 | Болт | 1 |
| 06B | 4249324 | Шайба | 1 |
| 08 | 4274478 | Фара | 1 |
| 08A | 4285646 | Рассеиватель | 1 |
| 08B | 4285647 | Обод | 1 |
| 08C | 4285648 | Лампа | 1 |
| 08D | 4288342 | Прокладка | 1 |
| 08E | J900616 | Болт | 2 |
| 09 | 3120351 | Кронштейн | 1 |
| 10 | 4719525 | Крышка | 1 |
| 11 | J260825 | Болт с шайбой | 4 |
| 11A | J900825 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 12 | 4725774 | Жгут проводов | 1 |
| 13 | 4190261 | Зажим | 2 |
| 14 | J271020 | Болт с шайбой | 2 |
| 14A | J901020 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | 7060518 | Защитный кожух | 1 |
| 17 | J921860 | Болт | 2 |
| 18 | J921835 | Болт | 2 |
| 19 | A590118 | Плоская шайба | 4 |
| 21 | 4416704 | Зеркало | 1 |
| 21A | 4460536 | Держатель | 1 |
| 21B | 4460582 | Манжета | 1 |
| 21C | 4634798 | Болт | 1 |
| 22 | 8125261 | Стойка | 1 |
| 23 | 4706094 | Хомут | 1 |
| 24 | J260865 | Болт с шайбой | 2 |
| 24A | J900865 | Болт | 1 |
| 24B | A590108 | Плоская шайба | 1 |
| 32 | 9332666 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
