Стрела управление детали — HITACHI ZX75US-3

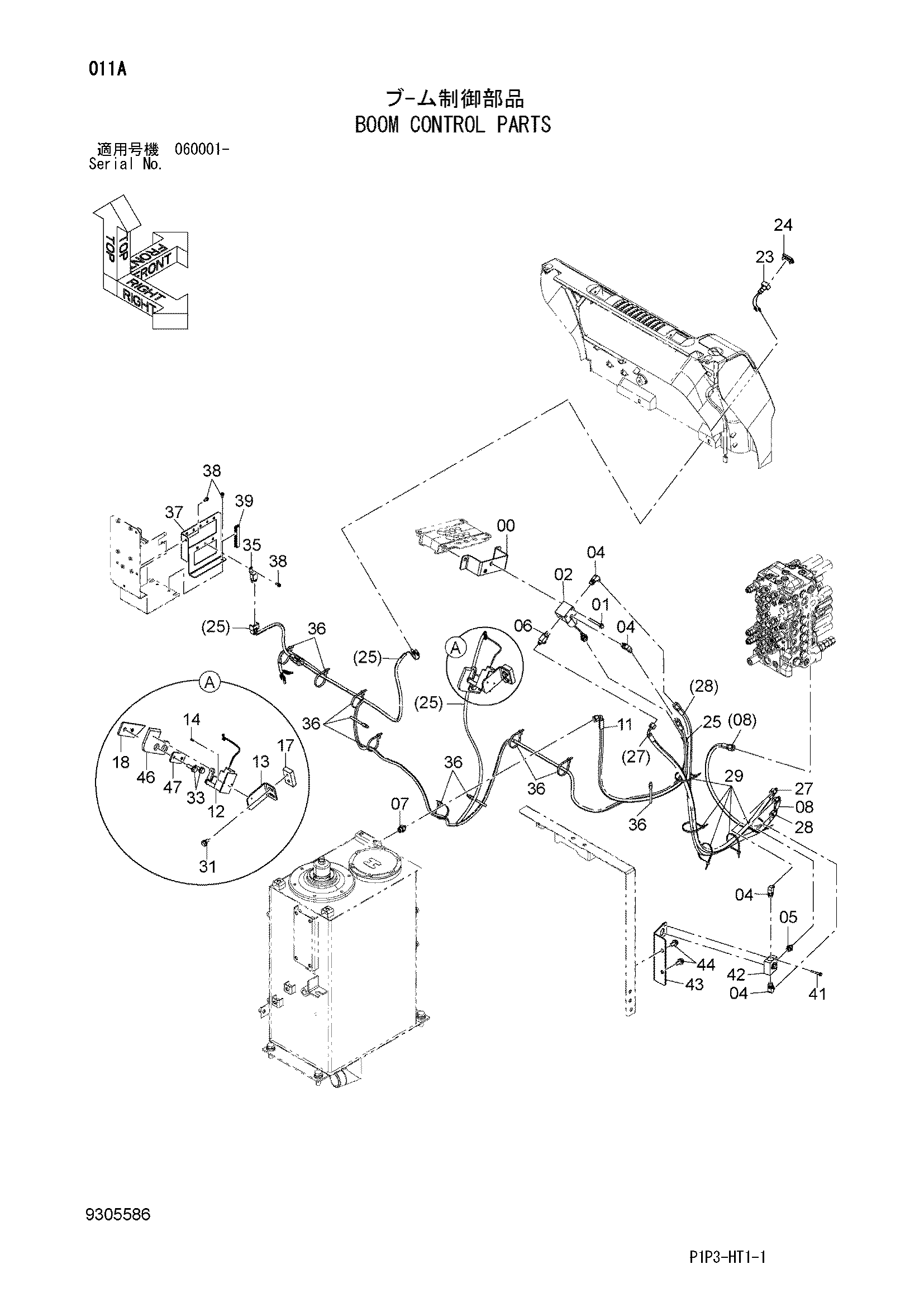

Заводская схема «Стрела управление детали» для HITACHI ZX75US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8118637 | Кронштейн | 1 |
| 01 | J260865 | Болт с шайбой | 2 |
| 01A | J900865 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | 4261289 | Электромагнитный клапан | 1 |
| 04 | A852322 | Угловой штуцер | 4 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852122 | Адаптер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852422 | Тройник | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852132 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4665179 | Шланг | 1 |
| 11 | 4703464 | Шланг | 1 |
| 12 | 4473331 | Выключатель микро | 1 |
| 13 | 4610891 | Кронштейн | 1 |
| 14 | J450412 | Винт с шайбой | 2 |
| 17 | 4339653 | Седло винта | 1 |
| 18 | 9771346 | Пластина | 1 |
| 23 | 4335063 | Зуммер | 1 |
| 24 | 4457732 | Колпачок | 1 |
| 25 | 2056118 | Жгут проводов | 1 |
| 27 | 9305591 | Шланг в сборе | 1 |
| 27A | 4703465 | Шланг | 1 |
| 27B | 4327293 | Защитный кожух | 3 |
| 28 | 9299523 | Шланг в сборе | 1 |
| 28A | 4704678 | Шланг | 1 |
| 28B | 4327293 | Защитный кожух | 3 |
| 29 | 4467676 | Ленточный зажим | 5 |
| 31 | J271020 | Болт с шайбой | 2 |
| 31A | J901020 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 33 | J271035 | Болт с шайбой | 2 |
| 33A | J901035 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 35 | 4414207 | Реле | 1 |
| 36 | 4055311 | Ленточный зажим | 10 |
| 37 | 8106219 | Кронштейн | 1 |
| 38 | J460616 | Винт с шайбой | 3 |
| 39 | 4649377 | Резиновая прокладка | 1 |
| 41 | J260640 | Болт с шайбой | 2 |
| 41A | J900640 | Болт | 1 |
| 41B | A590106 | Плоская шайба | 1 |
| 42 | 4310916 | Клапан | 1 |
| 43 | 8118638 | Кронштейн | 1 |
| 44 | J271025 | Болт с шайбой | 2 |
| 44A | J901025 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 46 | 4694332 | Пластина | 1 |
| 47 | 4694333 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
