Вспомогательный трубопроводы (стрела) — HITACHI ZX75US-3

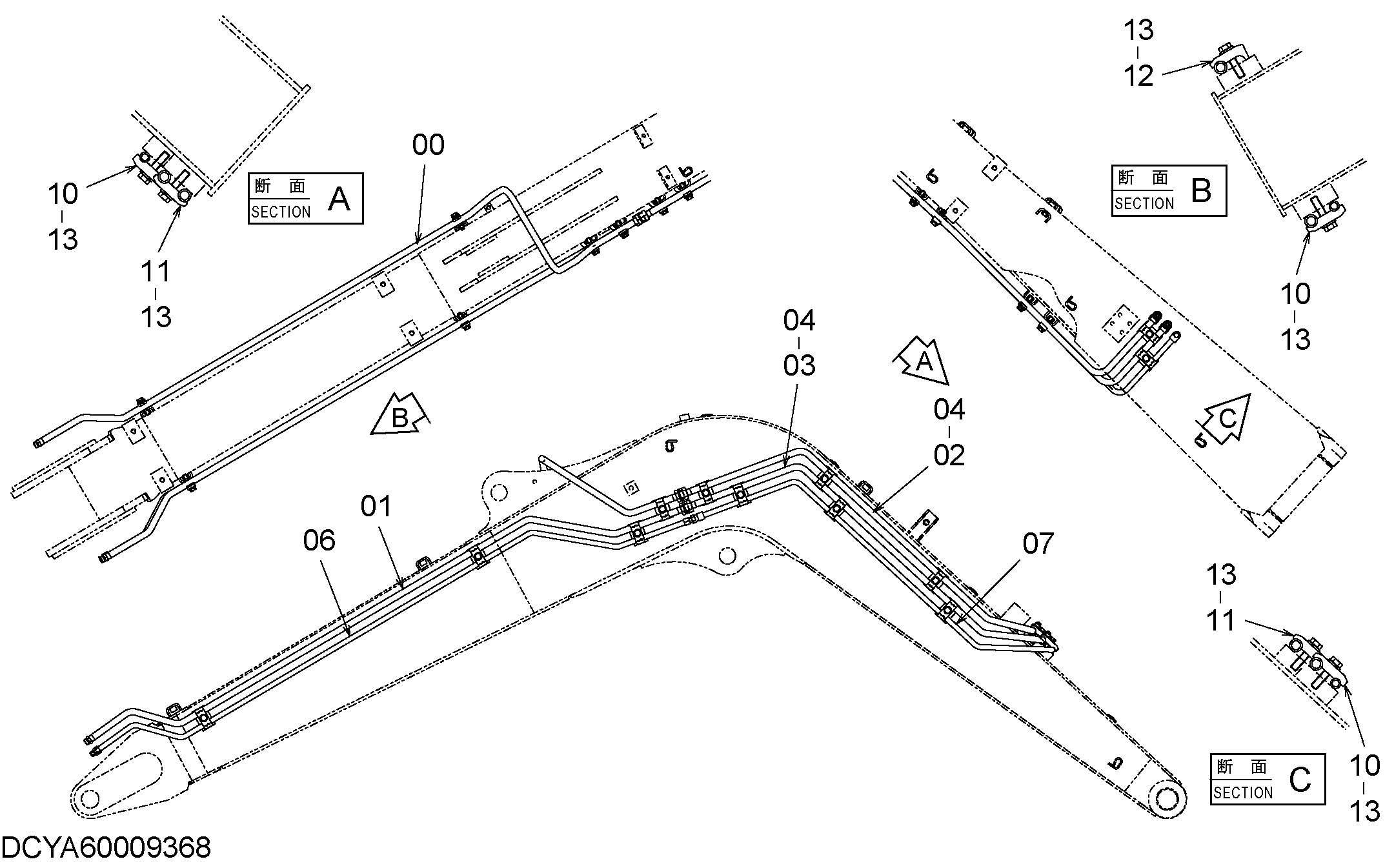

Заводская схема «Вспомогательный трубопроводы (стрела)» для HITACHI ZX75US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40008204 | Трубка | 1 |
| 01 | YA40008205 | Трубка | 1 |
| 02 | YA40008206 | Трубка | 1 |
| 03 | YA40008207 | Трубка | 1 |
| 04 | 4187308 | Уплотнительное кольцо | 2 |
| 06 | 8087252 | Трубка | 1 |
| 07 | 8087413 | Трубка | 1 |
| 10 | 4202559 | Хомут трубки | 7 |
| 11 | 4189858 | Хомут трубки | 5 |
| 12 | 4190125 | Хомут трубки | 2 |
| 13 | J271255 | Болт с шайбой | 14 |
| 13A | J901255 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
