Смещаемый стрела — HITACHI ZX75US-3

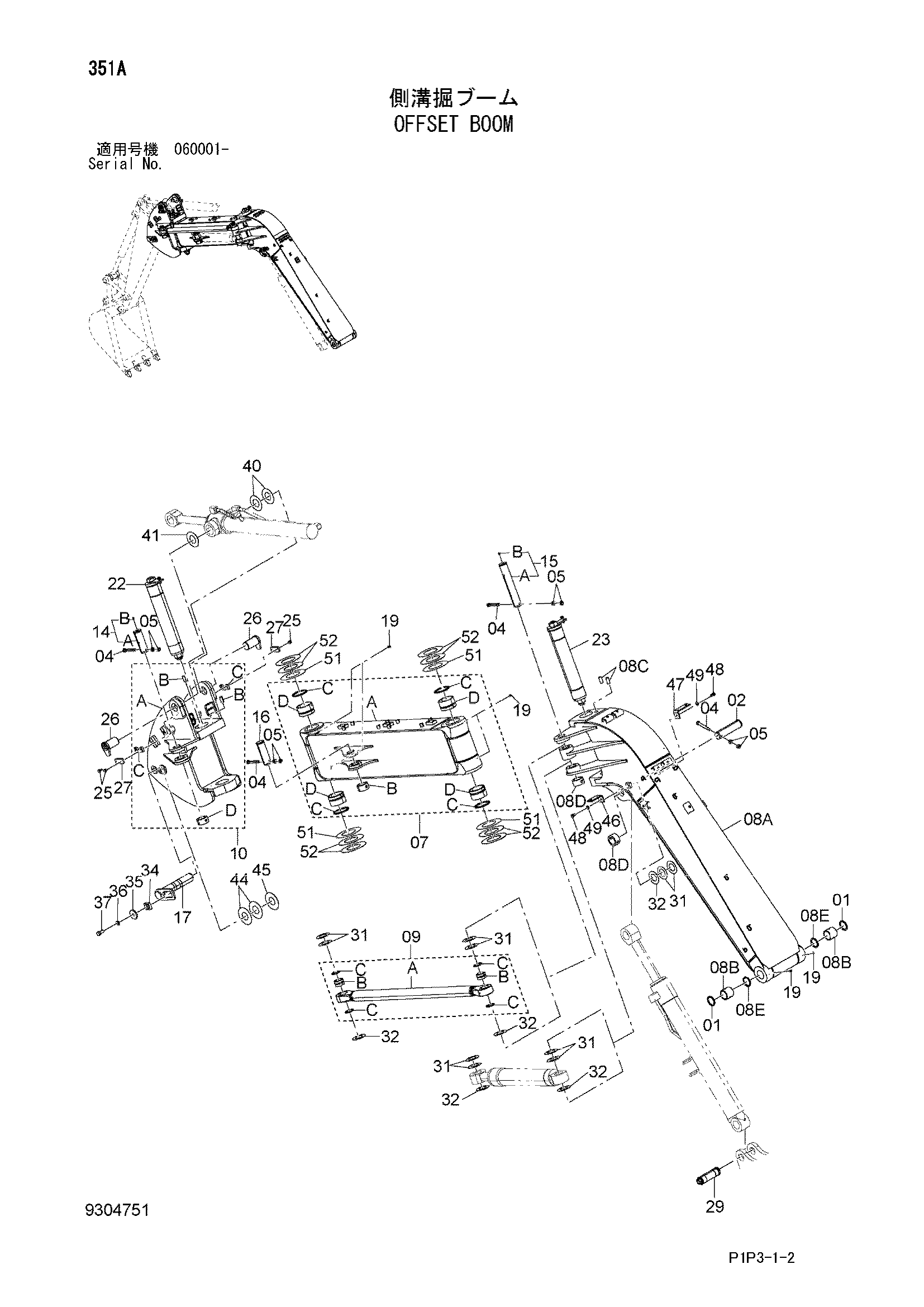

Заводская схема «Смещаемый стрела» для HITACHI ZX75US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4094086	Пылезащитное уплотнение	2
02	3055536	Палец	1
04	4435123	Стопорный палец	4
05	J950016	Гайка	8
07	8084919	Стрела верхний	1
07A	6016789	Стрела верхний	1
07B	4434950	Ограничитель	1
07C	4074008	Пылезащитное уплотнение	4
07D	4443885	Втулка	4
08	7057155	Стрела нижний	1
08A	5012536	Стрела нижний	1
08B	4445478	Втулка	2
08C	4459167	Ограничитель	2
08D	4434950	Ограничитель	2
08E	4094086	Пылезащитное уплотнение	2
09	9282846	Стойка	1
09A	8111065	Стойка	1
09B	4345470	Втулка	2
09C	4117954	Пылезащитное уплотнение	4
10	7053432	Гидроцилиндр. стойка	1
10A	6025732	Гидроцилиндр. стойка	1
10B	4459167	Ограничитель	2
10C	4400064	Ограничитель	2
10D	4434950	Ограничитель	1
14	9111317	Палец	1
14A	3040621	Палец	1
14B	J75481	Пресс-маслёнка	1
15	9111316	Палец	1
15A	3040620	Палец	1
15B	J75481	Пресс-маслёнка	1
16	3040622	Палец	1
17	8082132	Палец	1
19	J75581	Пресс-маслёнка	6
22	4444485	Палец	1
23	4445060	Палец	1
25	J271025	Болт с шайбой	4
25A	J901025	Болт	1
25B	J222010	Шайба	1
26	8069904	Палец	2
27	4390505	Пластина	2
29	4468419	Палец	1
31	4374459	Упорная пластина 1.0mm	10
32	4374437	Упорная пластина 2.0mm	5
34	4424425	Блок	1
35	4426128	Пластина	1
36	J257218	Пружинная шайба	1
37	J921840	Болт	1
40	4366694	Упорная пластина 1.0mm	2
41	4367411	Упорная пластина 2.0mm	1
44	4394384	Упорная пластина 1.0mm	2
45	4394385	Упорная пластина 2.0mm	1
46	4472379	Кронштейн	1
47	4224631	Кронштейн	1
48	J901425	Болт	2
49	A590914	Пружинная шайба	2
51	4375134	Упорная пластина 1.0mm	4
52	4375136	Упорная пластина 2.0mm	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
