Кронштейн (ковш) — HITACHI ZX75US-3

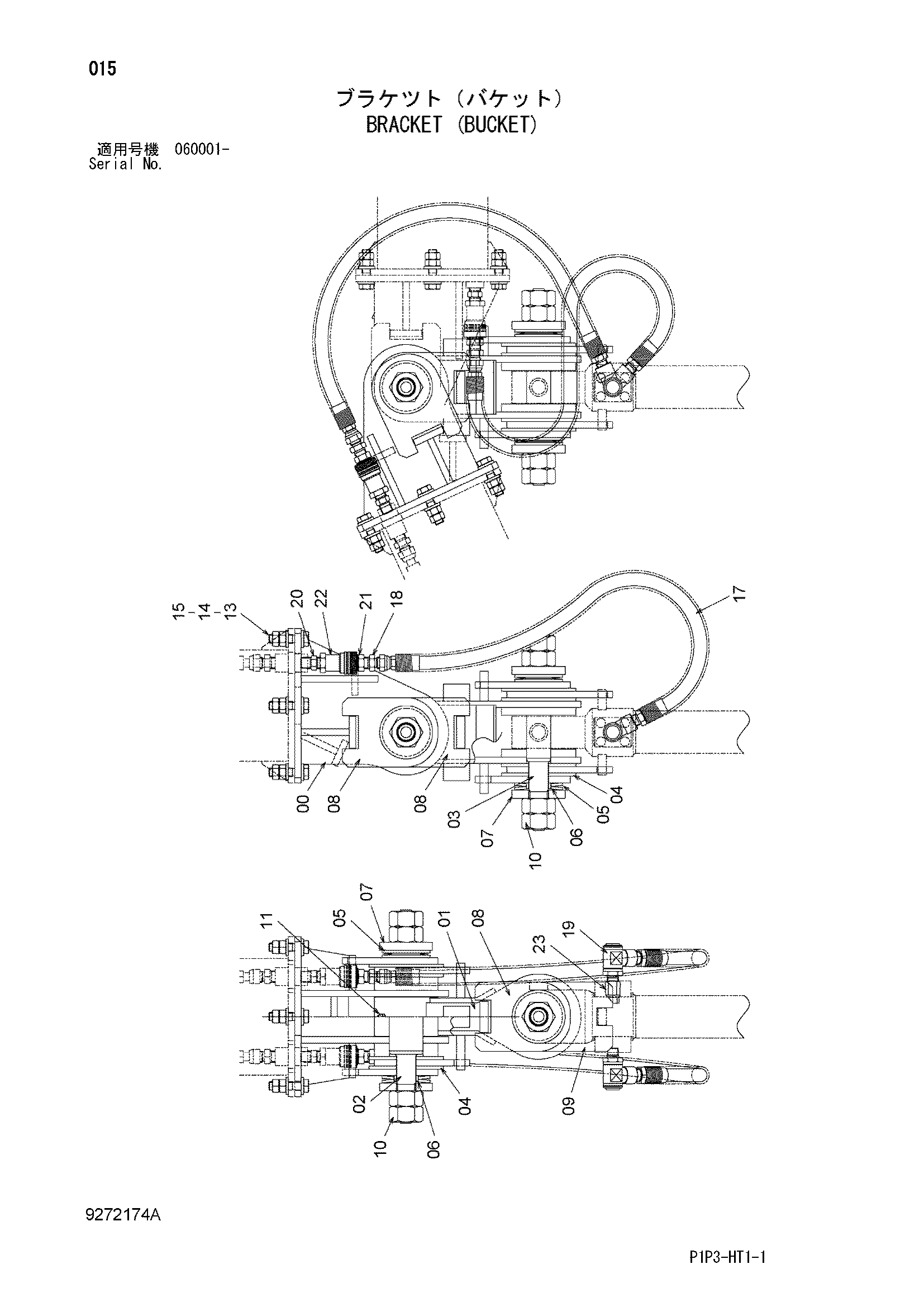

Заводская схема «Кронштейн (ковш)» для HITACHI ZX75US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7051994 | Кронштейн | 1 |
| 01 | 8106927 | Кронштейн | 1 |
| 02 | 3105240 | Палец | 1 |
| 03 | 4664587 | Палец | 1 |
| 04 | 492640 | Дисковый | 8 |
| 05 | 492643 | Пружина флусх | 8 |
| 06 | 492644 | Проставка | 4 |
| 07 | 492645 | Сиденье | 4 |
| 08 | 4653432 | Рычаг | 6 |
| 09 | 4664616 | Рычаг | 2 |
| 10 | J953036 | Гайка | 8 |
| 11 | J75481 | Пресс-маслёнка | 1 |
| 13 | J901665 | Болт | 8 |
| 14 | 4114405 | Шайба | 16 |
| 15 | J950016 | Гайка | 16 |
| 17 | 4664993 | Шланг | 2 |
| 18 | 94-1303 | Адаптер | 2 |
| 19 | 4665252 | Соединение свивел | 2 |
| 20 | 94-1703 | Адаптер | 2 |
| 21 | 4438047 | Самоуплотняющееся соединение | 2 |
| 22 | 4665218 | Самоуплотняющееся соединение | 2 |
| 23 | 4236379 | Адаптер | 2 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
