Гидромолот, гидроножницы трубопроводы (стрела 3.72m) — HITACHI ZX75US-3

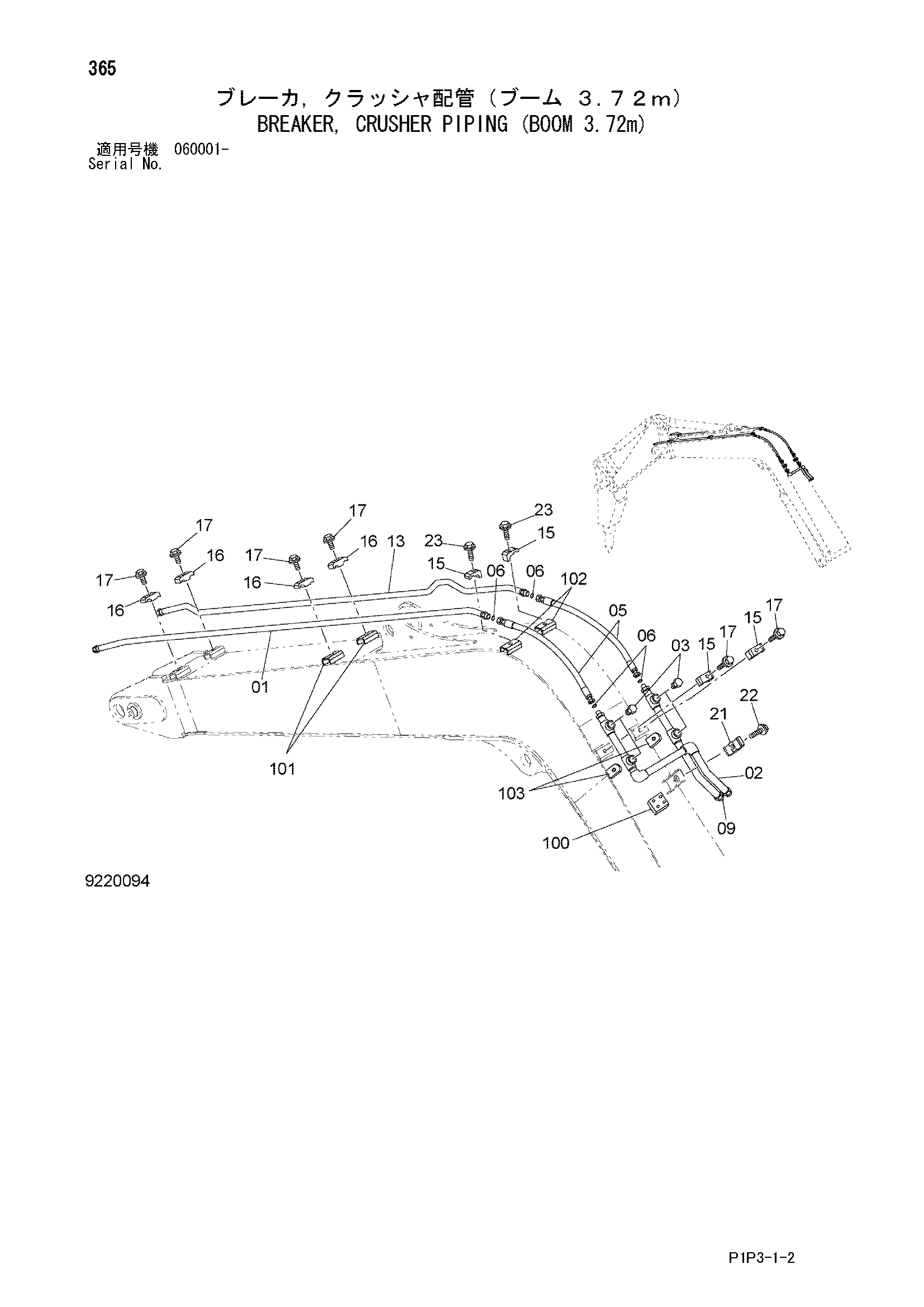

Заводская схема «Гидромолот, гидроножницы трубопроводы (стрела 3.72m)» для HITACHI ZX75US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8088076 | Трубка | 1 |
| 02 | 8088089 | Трубка | 1 |
| 03 | 4174542 | Пробка | 4 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4252872 | Шланг | 2 |
| 06 | 4187308 | Уплотнительное кольцо | 4 |
| 09 | 8088088 | Трубка | 1 |
| 13 | 8088077 | Трубка | 1 |
| 15 | 4190126 | Хомут трубки | 4 |
| 16 | 4141806 | Хомут трубки | 4 |
| 17 | J271260 | Болт с шайбой | 6 |
| 17A | J901260 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 21 | 4189859 | Хомут трубки | 1 |
| 22 | J271260 | Болт с шайбой | 1 |
| 22A | J901260 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 23 | J271255 | Болт с шайбой | 2 |
| 23A | J901255 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 100 | 4300443 | Седло винта | 1 |
| 101 | 9765301 | Седло винта | 4 |
| 102 | 4137298 | Седло винта | 2 |
| 103 | 9770218 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
