Пилотные гидролинии (вибратор) — HITACHI ZX75US-3

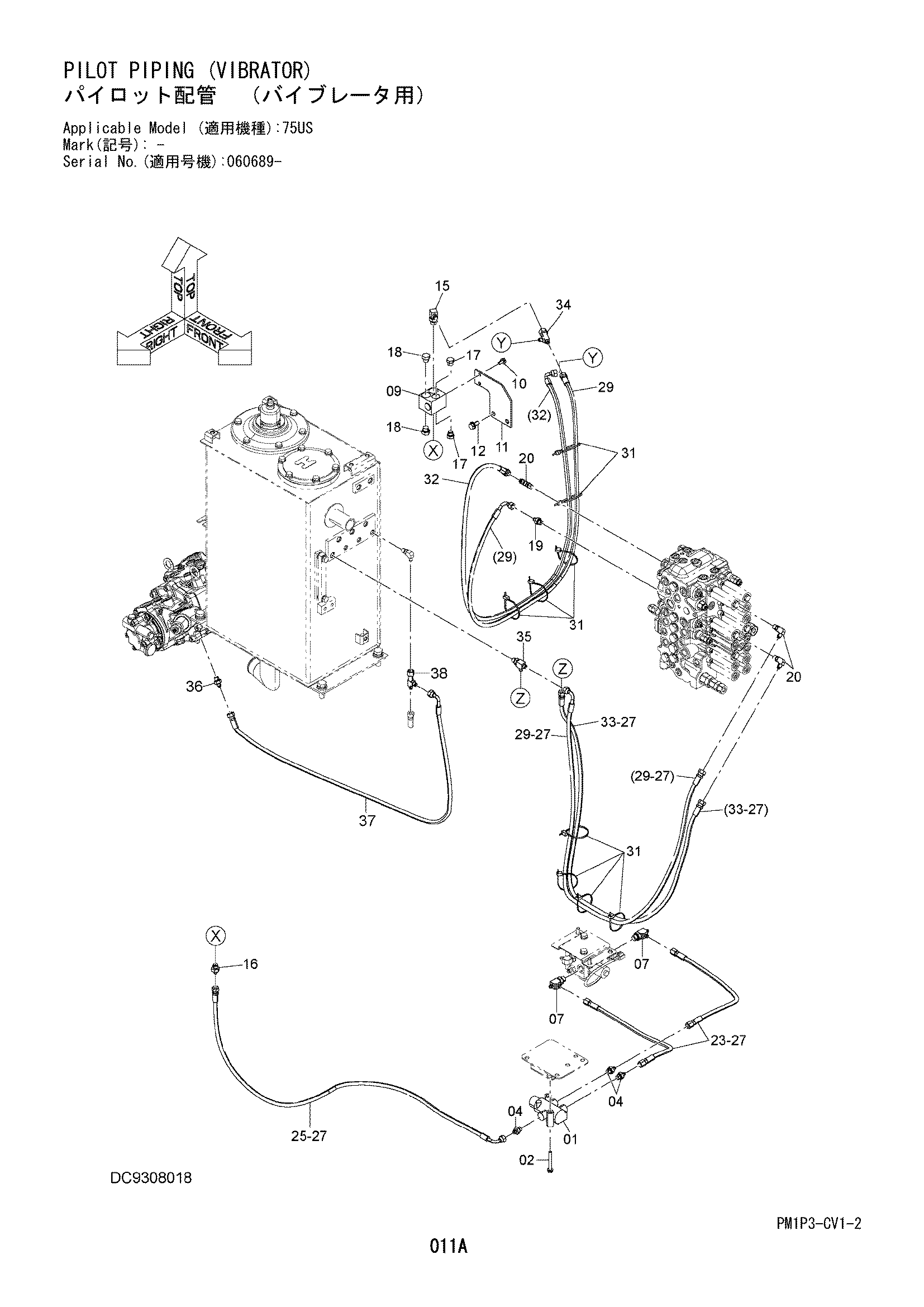

Заводская схема «Пилотные гидролинии (вибратор)» для HITACHI ZX75US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9218376 | Электромагнитный клапан | 1 |
| 02 | J260870 | Болт с шайбой | 2 |
| 02A | J900870 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 04 | A852122 | Адаптер | 3 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852432 | Тройник | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4330230 | Челночный клапан | 1 |
| 10 | J260820 | Болт с шайбой | 2 |
| 10A | J900820 | Болт | 1 |
| 10B | A590108 | Плоская шайба | 1 |
| 11 | 4482000 | Кронштейн | 1 |
| 12 | J271025 | Болт с шайбой | 2 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 15 | A852332 | Угловой штуцер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | A852132 | Адаптер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | A885002 | Пробка | 2 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | A885003 | Пробка | 2 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A852122 | Адаптер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | A852322 | Угловой штуцер | 3 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4449279 | Пластиковый шланг | 2 |
| 25 | 4487531 | Шланг | 1 |
| 27 | 4327293 | Защитный кожух | 6 |
| 29 | 4481171 | Шланг | 2 |
| 31 | 4055312 | Ленточный зажим | 5 |
| 32 | 4713460 | Шланг | 1 |
| 33 | 4715791 | Шланг | 1 |
| 34 | 4252786 | Тройник | 1 |
| 35 | A852432 | Тройник | 1 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | A852122 | Адаптер | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4349507 | Шланг | 1 |
| 38 | 4252786 | Тройник | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
