Гидролинии рабочего оборудования — HITACHI ZX75US-3

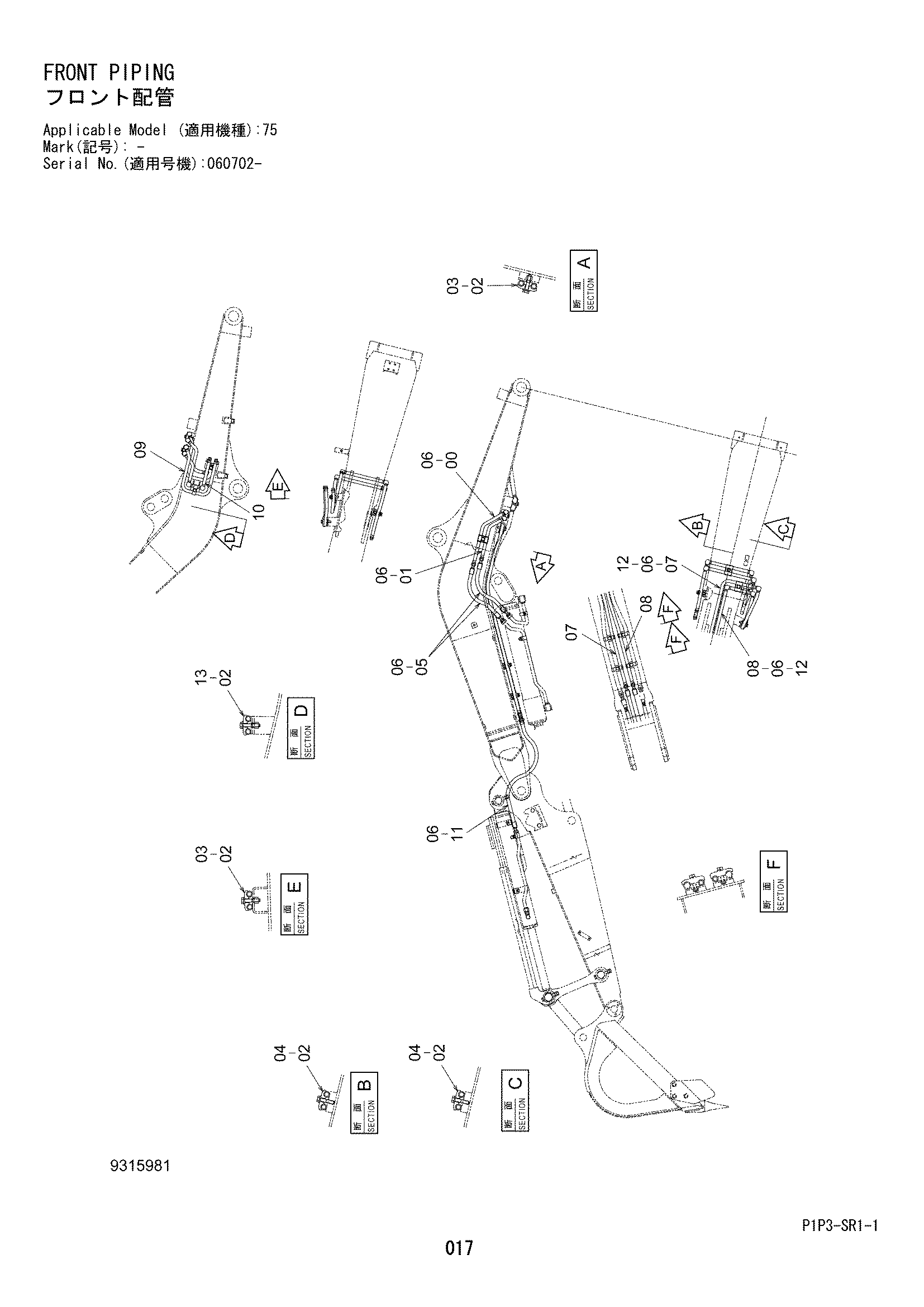

Заводская схема «Гидролинии рабочего оборудования» для HITACHI ZX75US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8122607 | Трубка | 1 |
| 05 | 4488808 | Шланг | 2 |
| 06 | 4138938 | Уплотнительное кольцо | 8 |
| 07 | 8122579 | Трубка | 1 |
| 08 | 8122580 | Трубка | 1 |
| 09 | 8122611 | Трубка | 1 |
| 10 | 8122612 | Трубка | 1 |
| 11 | 4624907 | Шланг | 2 |
| 12 | 4187308 | Уплотнительное кольцо | 2 |
| 13 | J271265 | Болт с шайбой | 1 |
| 13A | J901265 | Болт | 1 |
| 01 | 8122608 | Трубка | 1 |
| 13B | J222012 | Шайба | 1 |
| 02 | 4189858 | Хомут трубки | 5 |
| 03 | J271260 | Болт с шайбой | 2 |
| 03A | J901260 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 04 | J271255 | Болт с шайбой | 2 |
| 04A | J901255 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
