Пилотные гидролинии (3) <отвал> — HITACHI ZX75US

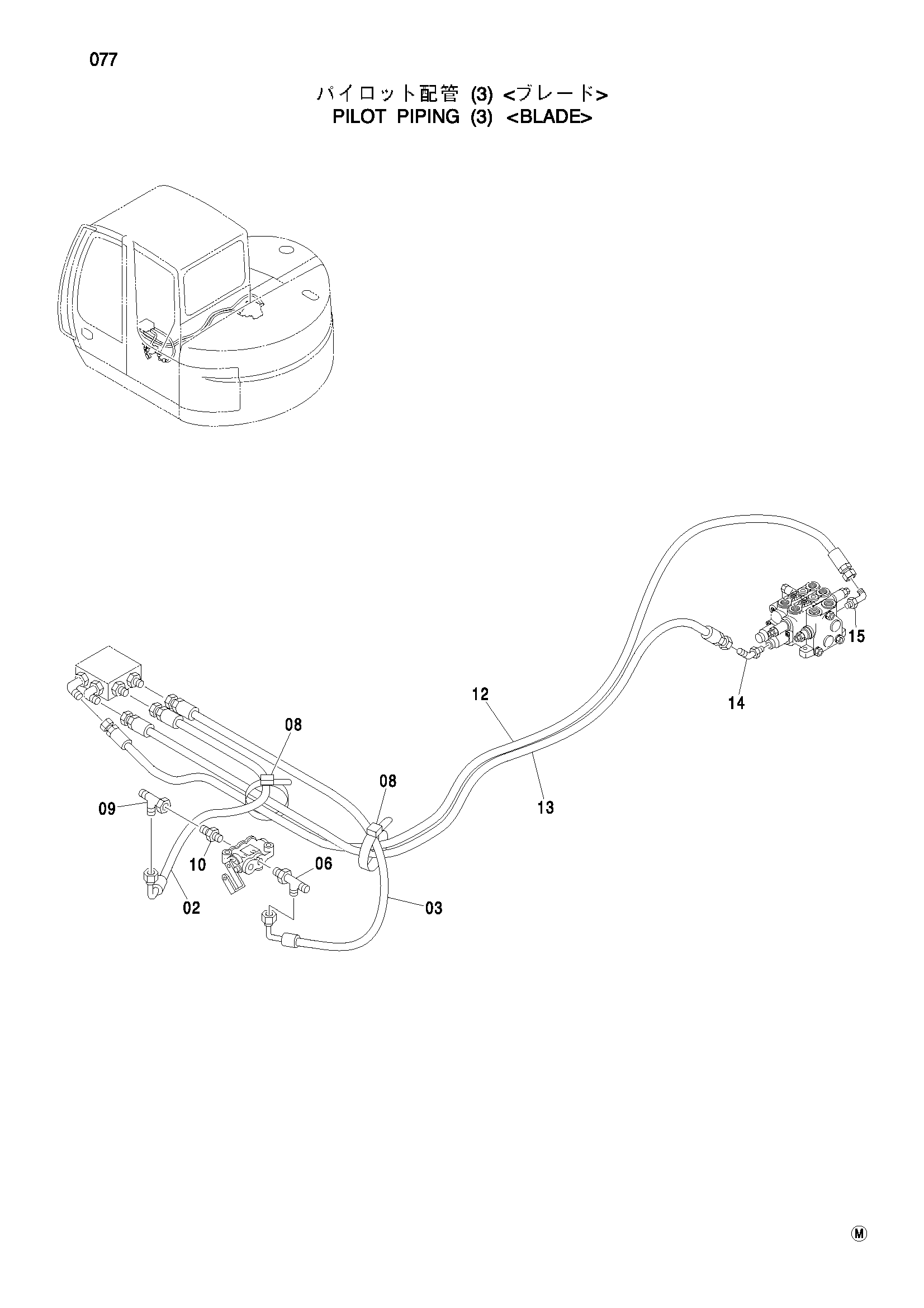

Заводская схема «Пилотные гидролинии (3) <отвал>» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4424156 | Шланг (BP) | 1 |
| 03 | 4441297 | Шланг (BT) | 1 |
| 06 | 4246385 | Тройник | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4055311 | Ленточный зажим | 2 |
| 09 | 4436760 | Соединительный штуцер | 1 |
| 10 | 4261938 | Фильтр | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4448169 | Шланг (BD) | 1 |
| 13 | 4448170 | Шланг (BU) | 1 |
| 14 | A852222 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4279119 | Угловой штуцер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
