Пилотные гидролинии (2) — HITACHI ZX75US

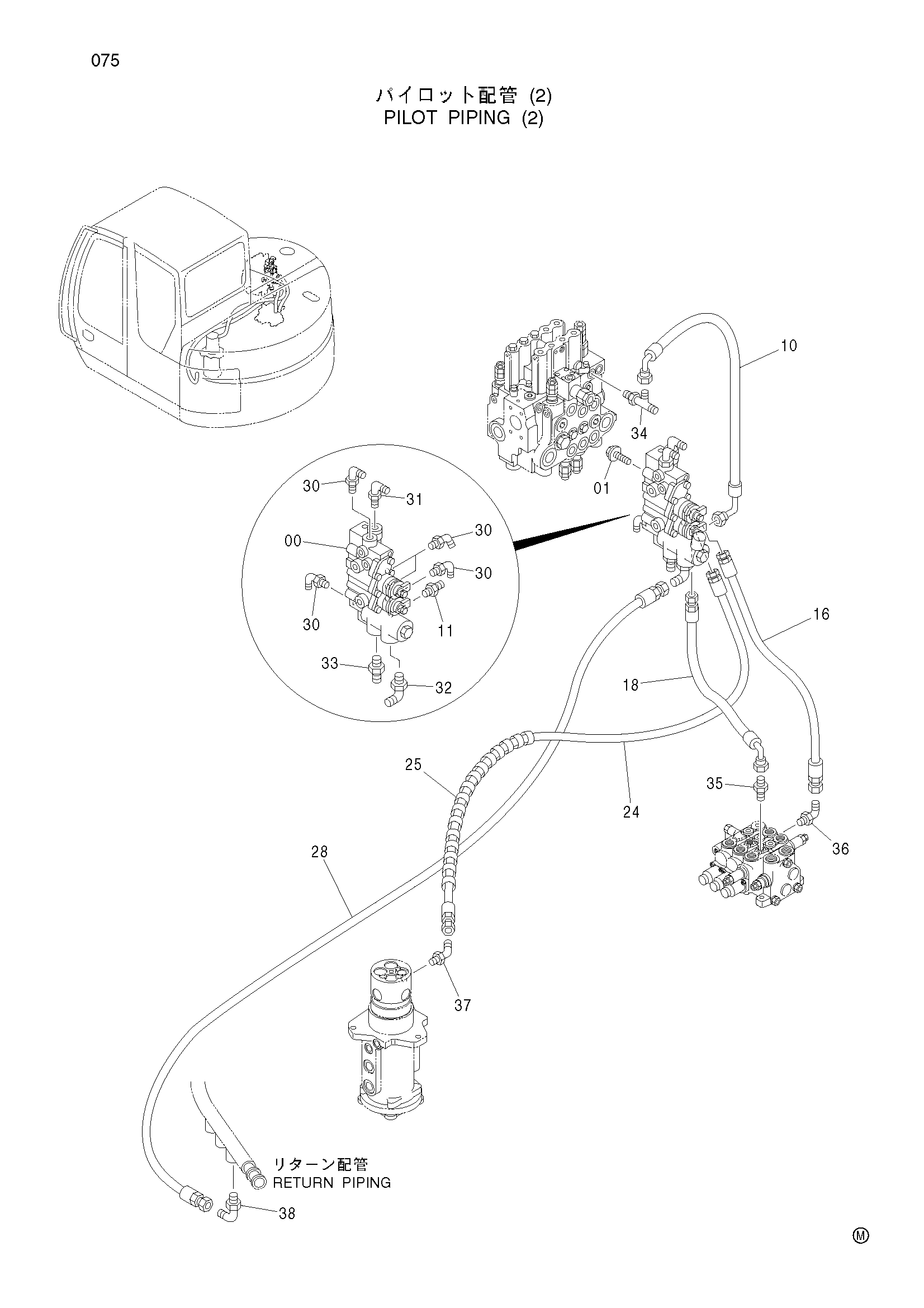

Заводская схема «Пилотные гидролинии (2)» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4444093 | Электромагнитный клапан | 1 |
| 01 | J011025 | Болт с шайбой | 2 |
| 10 | 4428962 | Шланг (PC) | 1 |
| 11 | 4209776 | Адаптер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4428951 | Шланг (SB) | 1 |
| 18 | 4427120 | Шланг (PE) | 1 |
| 24 | 4417553 | Шланг (SA) | 1 |
| 25 | 4327293 | Защитный кожух | 1 |
| 28 | 4417558 | Шланг (TA) | 1 |
| 30 | A852322 | Угловой штуцер | 5 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | A852333 | Угловой штуцер | 1 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | A852344 | Угловой штуцер | 1 |
| 32A | 4506418 | Уплотнительное кольцо | 1 |
| 33 | A852144 | Адаптер | 1 |
| 33A | 4506418 | Уплотнительное кольцо | 1 |
| 34 | A852422 | Тройник | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4200465 | Адаптер | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | A852322 | Угловой штуцер | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 37 | A852222 | Угловой штуцер | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 38 | A852334 | Угловой штуцер | 1 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
