Скольжение рукоять детали <70, 75US> — HITACHI ZX75US

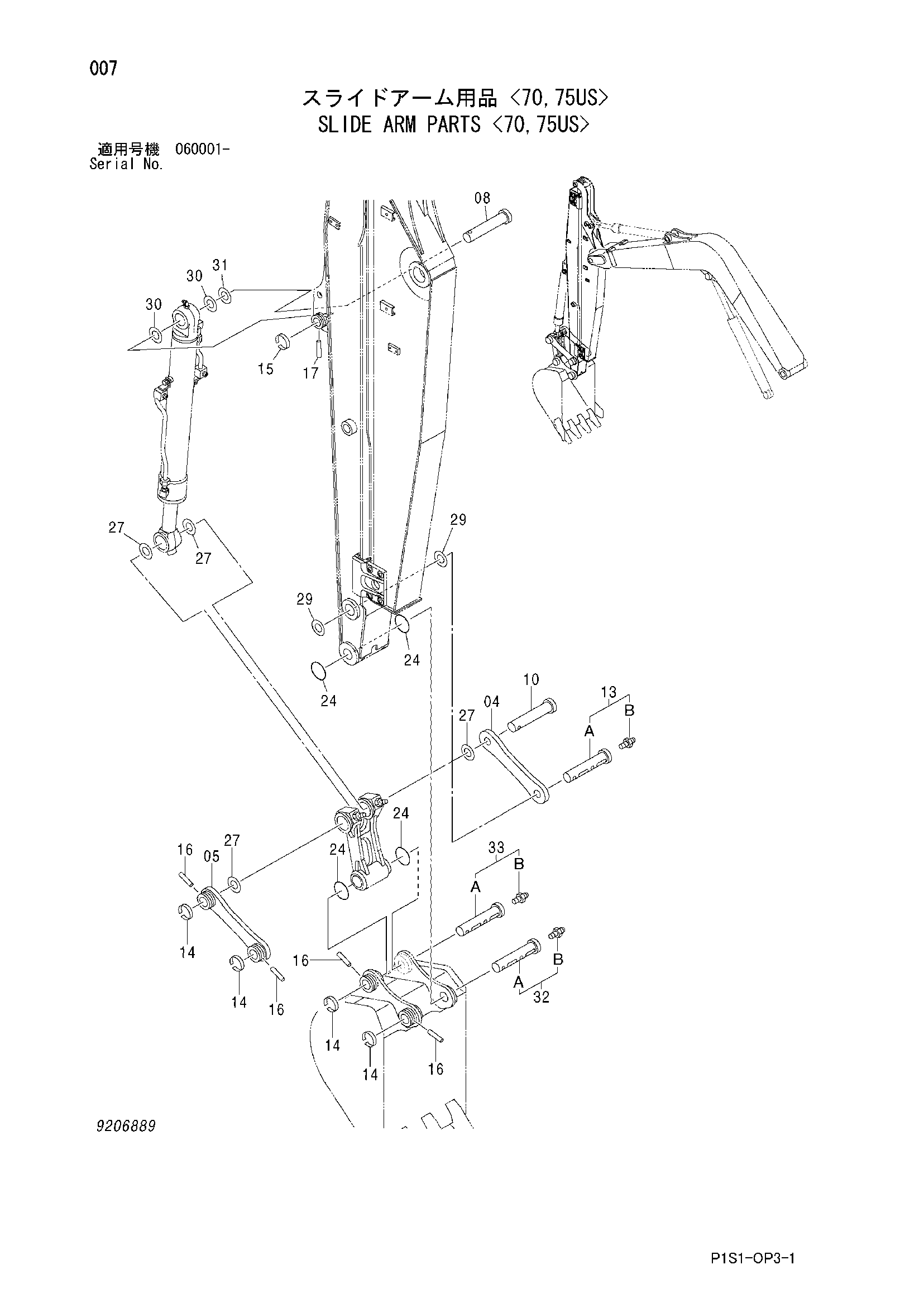

Заводская схема «Скольжение рукоять детали <70, 75US>» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 3076932 | Тяга | 1 |
| 05 | 8066904 | Тяга | 1 |
| 08 | 3076944 | Палец | 1 |
| 10 | 3076951 | Палец | 1 |
| 13 | 9154092 | Палец | 1 |
| 13A | 3076948 | Палец | 1 |
| 13B | J75481 | Пресс-маслёнка | 1 |
| 14 | 4065688 | Кольцо | 4 |
| 15 | 4141000 | Кольцо | 1 |
| 16 | 4065689 | Палец | 4 |
| 17 | 4141001 | Палец | 1 |
| 24 | 4406388 | Уплотнительное кольцо | 4 |
| 27 | 4374459 | Упорная пластина 1.0mm | 4 |
| 29 | 4374458 | Упорная пластина 1.0mm | 2 |
| 30 | 4377449 | Упорная пластина 1.0mm | 2 |
| 31 | 4374453 | Упорная пластина 2.0mm | 1 |
| 32 | 9177326 | Палец | 1 |
| 32A | 3084538 | Палец | 1 |
| 32B | J75481 | Пресс-маслёнка | 1 |
| 33 | 9177327 | Палец | 1 |
| 33A | 3084539 | Палец | 1 |
| 33B | J75481 | Пресс-маслёнка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
