Электрооборудование (A) [EU] — HITACHI ZX75US
Заводская схема «Электрооборудование (A) [EU]» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.

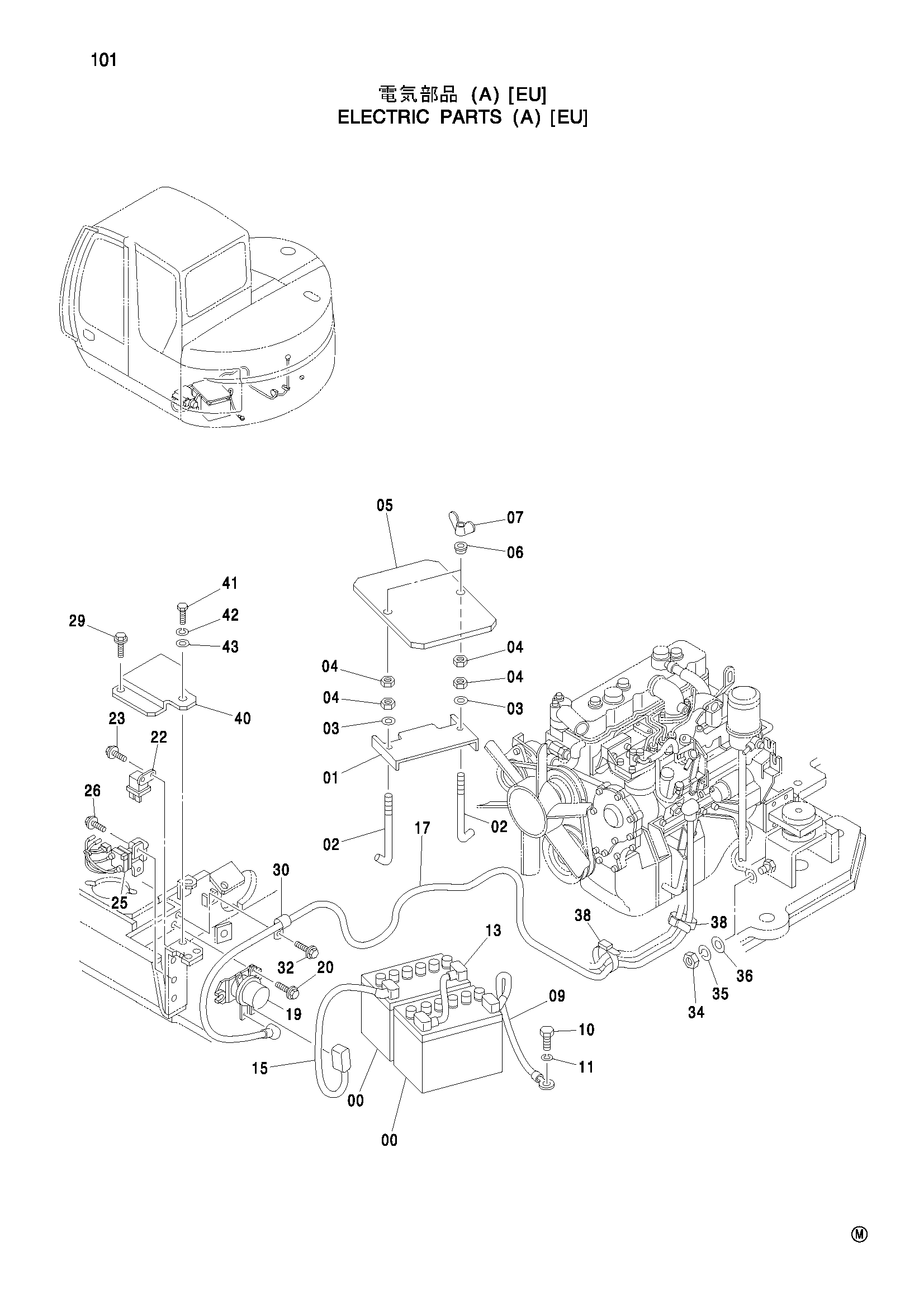

![Схема Электрооборудование (A) [EU] HITACHI ZX75US](/catalog-drawings/3f/3f1251ae-6304-4627-a2b7-b7f3f161988b.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4463319 | Аккумулятор | 2 |
| 01 | 8085851 | Кронштейн | 1 |
| 02 | 4177557 | Болт | 2 |
| 03 | A590110 | Плоская шайба | 2 |
| 04 | J950010 | Гайка | 4 |
| 05 | 4420597 | Крышка | 1 |
| 06 | 4427417 | Втулка | 2 |
| 07 | M570010 | Гайка винг | 2 |
| 09 | 4363081 | Жгут проводов | 1 |
| 10 | J901025 | Болт | 1 |
| 11 | A590910 | Пружинная шайба | 1 |
| 13 | 4444999 | Жгут проводов | 1 |
| 15 | 4431103 | Жгут проводов | 1 |
| 17 | 4417285 | Жгут проводов | 1 |
| 19 | 4255762 | Реле аккумулятор | 1 |
| 20 | J020830 | Болт с шайбой | 2 |
| 22 | 4251587 | Реле | 1 |
| 23 | J020620 | Болт с шайбой | 2 |
| 25 | 4279835 | Реле защитный | 1 |
| 26 | J020820 | Болт с шайбой | 2 |
| 29 | J031025 | Болт с шайбой | 2 |
| 30 | 4190275 | Зажим | 1 |
| 32 | J011020 | Болт с шайбой | 1 |
| 34 | J950010 | Гайка | 1 |
| 35 | A590910 | Пружинная шайба | 1 |
| 36 | A590110 | Плоская шайба | 1 |
| 38 | 4055311 | Ленточный зажим | 2 |
| 40 | 8084564 | Крышка | 1 |
| 41 | J901020 | Болт | 1 |
| 42 | A590910 | Пружинная шайба | 1 |
| 43 | J217083 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
