HSB общий трубопроводы (гидромолот и гидроножницы) [моноблочный стрела] — HITACHI ZX75US
Заводская схема «HSB общий трубопроводы (гидромолот и гидроножницы) [моноблочный стрела]» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.

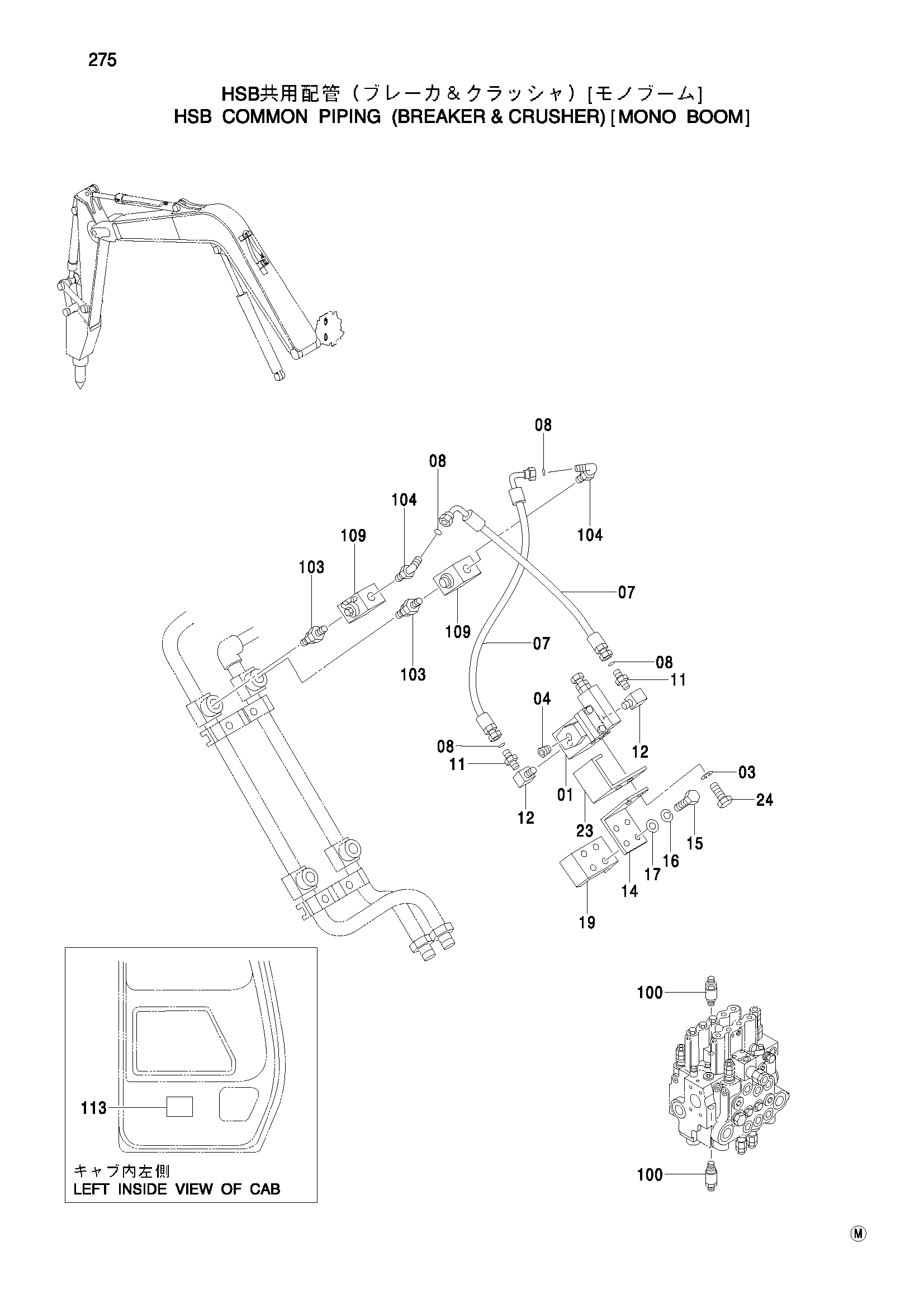

![Схема HSB общий трубопроводы (гидромолот и гидроножницы) [моноблочный стрела] HITACHI ZX75US](/catalog-drawings/d0/d013f67f-c99f-4a79-a71e-3addb0e28a97.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4216291 | Предохранительный клапан | 1 |
| 03 | A590908 | Пружинная шайба | 3 |
| 04 | 94-2013 | Пробка | 1 |
| 07 | 4251914 | Шланг | 2 |
| 08 | 4187308 | Уплотнительное кольцо | 4 |
| 11 | 4217134 | Адаптер | 2 |
| 12 | 94-0632 | Угловой штуцер | 2 |
| 14 | 4300444 | Кронштейн | 1 |
| 15 | J901225 | Болт | 4 |
| 16 | A590912 | Пружинная шайба | 4 |
| 17 | A590112 | Плоская шайба | 4 |
| 19 | 4300443 | Седло винта | 1 |
| 23 | 4399797 | Кронштейн | 1 |
| 24 | J900825 | Болт | 3 |
| 100 | 4394262 | Предохранительный клапан | 2 |
| 103 | 4291797 | Адаптер | 2 |
| 103A | 4506424 | Уплотнительное кольцо | 1 |
| 103B | 4506429 | Уплотнительное кольцо | 1 |
| 104 | 4202113 | Угловой штуцер | 2 |
| 104A | 4506429 | Уплотнительное кольцо | 1 |
| 109 | 4432055 | Запорный клапан | 2 |
| 113 | 4301977 | Е-плате (японский) | 0 |
| 113 | 4301979 | Ме-плате (английский) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
