Основные гидролинии (7) [моноблочный стрела] — HITACHI ZX75US

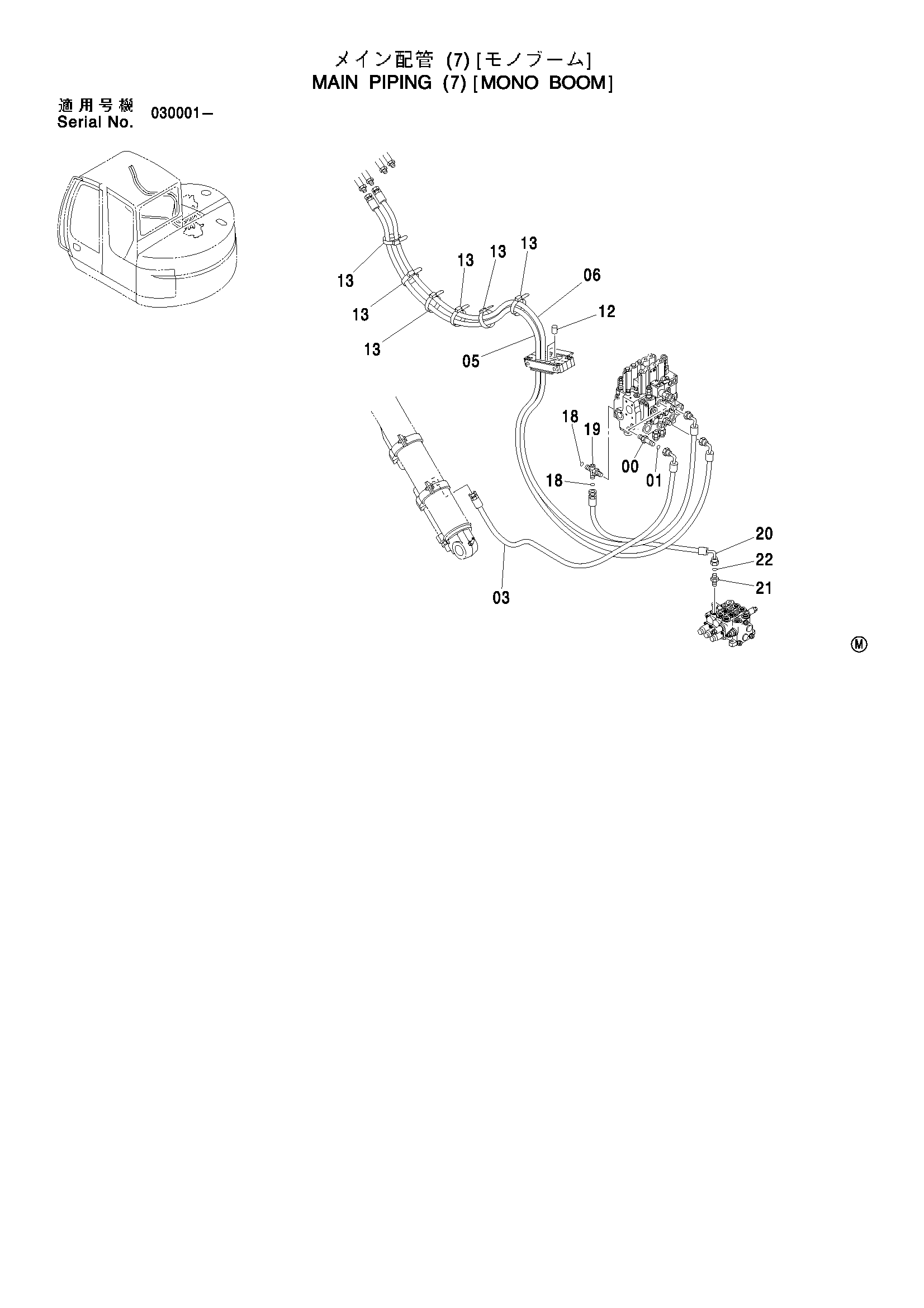

Заводская схема «Основные гидролинии (7) [моноблочный стрела]» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Основные гидролинии (7) [моноблочный стрела] HITACHI ZX75US](/catalog-drawings/24/24243ca4-aa55-4e21-bdd7-fc3355d9e3f3.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4199247 | Адаптер | 1 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4138938 | Уплотнительное кольцо | 1 |
| 03 | 4444655 | Шланг (2, 4B3) | 1 |
| 05 | 4444647 | Шланг (5, 4A2) | 1 |
| 06 | 4444644 | Шланг (4, 4B2) | 1 |
| 12 | 4445836 | Пробка | 2 |
| 13 | 4121859 | Ленточный зажим | 6 |
| 18 | 4138938 | Уплотнительное кольцо | 2 |
| 19 | 4445965 | Тройник | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4431945 | Шланг (5A2, A3) | 1 |
| 21 | 4189602 | Адаптер | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4138938 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
