Ковш блокировка клапан — HITACHI ZX75US

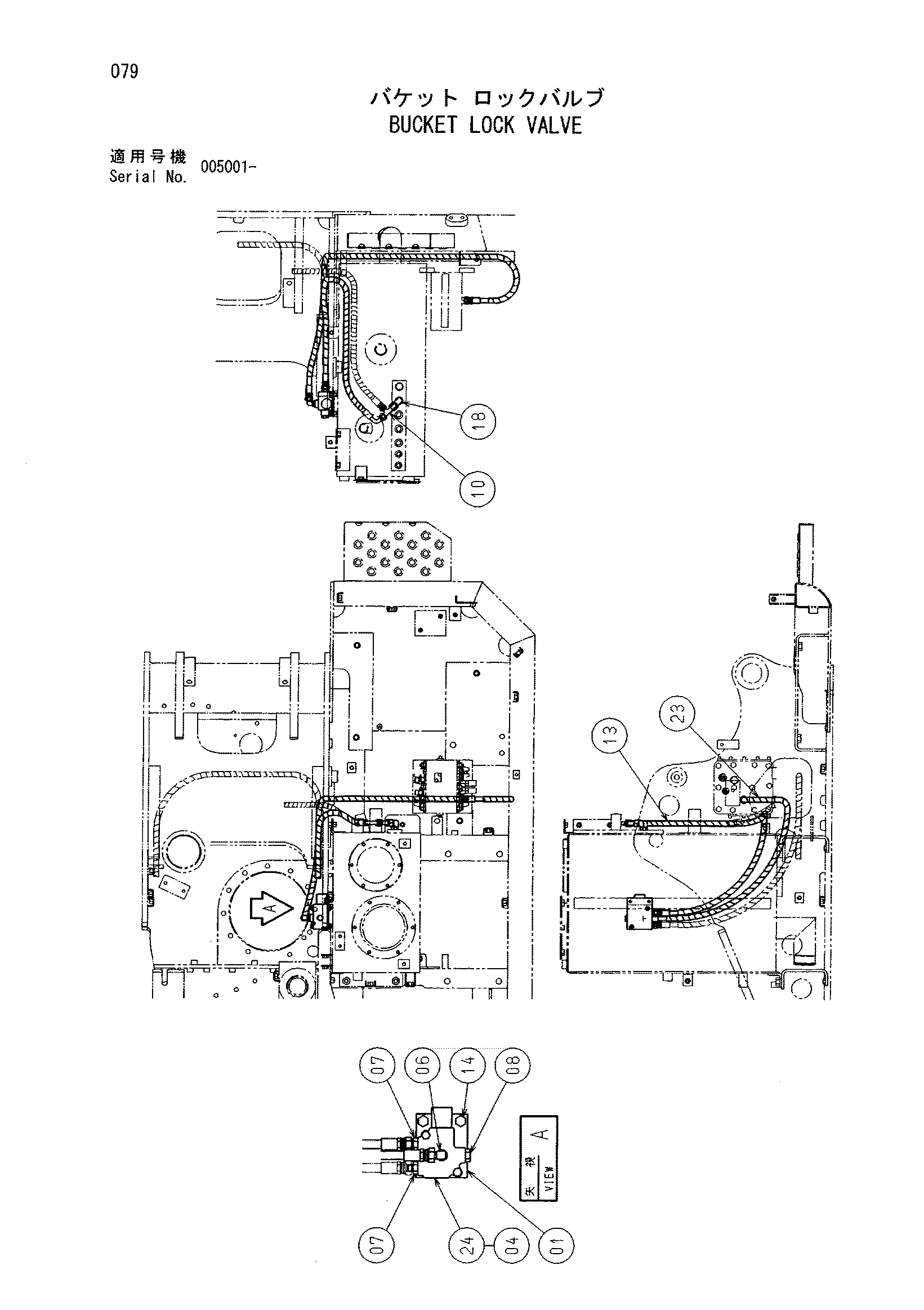

Заводская схема «Ковш блокировка клапан» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9756448 | Кронштейн | 1 |
| 04 | J010870 | Болт с шайбой | 2 |
| 06 | 4156434 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4200467 | Адаптер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4093624 | Пробка | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4246672 | Соединительный штуцер | 1 |
| 13 | 9220510 | Шланг в сборе | 1 |
| 13A | 4414618 | Шланг | 1 |
| 13B | 4327293 | Защитный кожух | 2 |
| 14 | J011020 | Болт с шайбой | 2 |
| 16 | 9205017 | Шланг в сборе | 1 |
| 16A | 4462058 | Шланг | 1 |
| 16B | 4327293 | Защитный кожух | 3 |
| 18 | A852333 | Угловой штуцер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 9206245 | Шланг в сборе | 1 |
| 23A | 4462059 | Шланг | 1 |
| 23B | 4327293 | Защитный кожух | 3 |
| 24 | 9218206 | Электромагнитный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
