Пилотные гидролинии (гидромолот и гидроножницы) [смещаемый стрела] — HITACHI ZX75US
Заводская схема «Пилотные гидролинии (гидромолот и гидроножницы) [смещаемый стрела]» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.

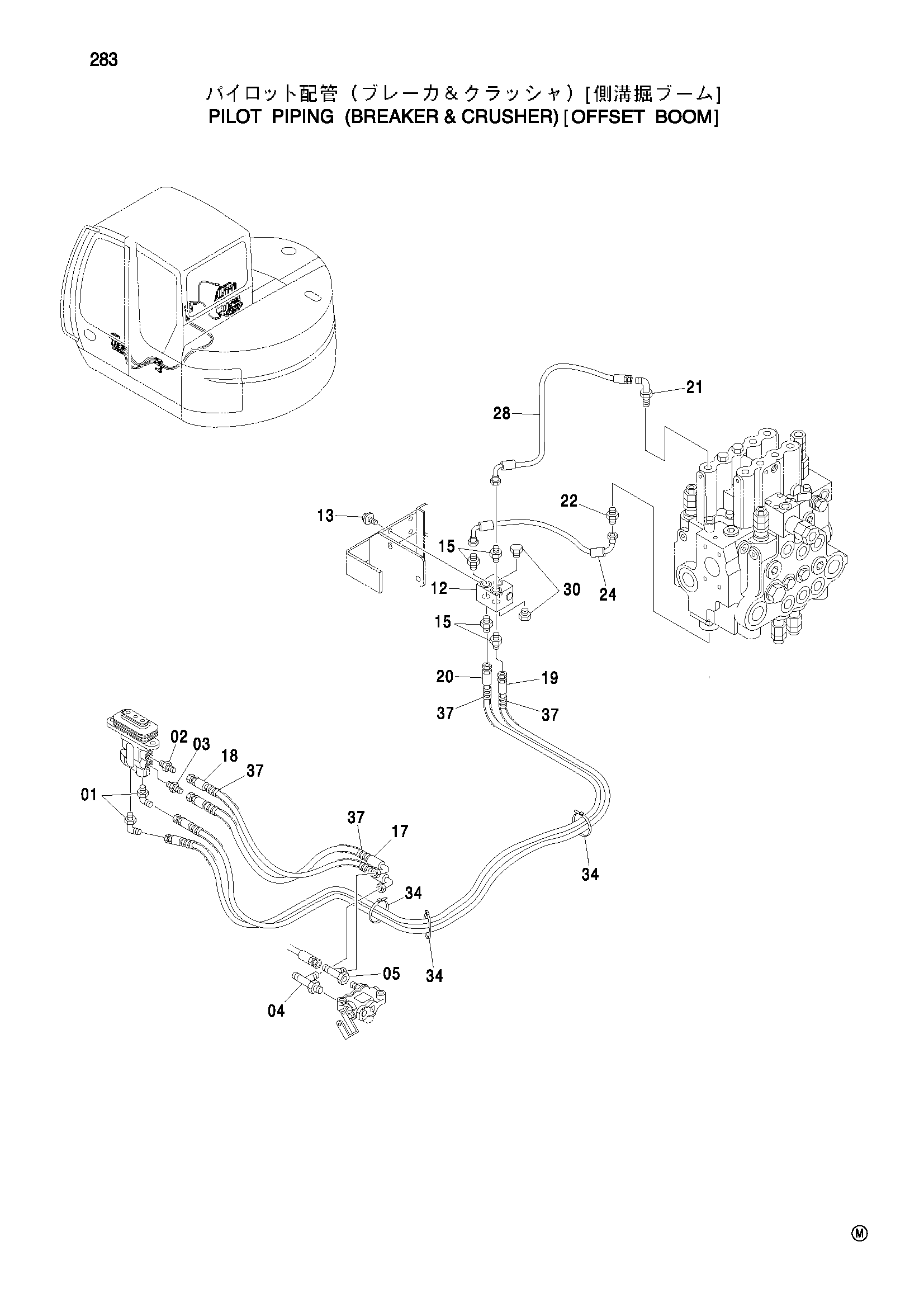

![Схема Пилотные гидролинии (гидромолот и гидроножницы) [смещаемый стрела] HITACHI ZX75US](/catalog-drawings/54/5453ee4e-9491-4db3-aff5-57ed3ca6285f.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852322 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | A852122 | Адаптер | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A852123 | Адаптер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4252786 | Тройник | 1 |
| 05 | 4246672 | Соединительный штуцер | 1 |
| 12 | 4330230 | Челночный клапан | 1 |
| 13 | J010820 | Болт с шайбой | 2 |
| 15 | A852132 | Адаптер | 4 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4465222 | Шланг (P, A3) | 1 |
| 18 | 4460766 | Шланг (T) | 1 |
| 19 | 4465223 | Шланг (1, B) | 1 |
| 20 | 4465224 | Шланг (2, A) | 1 |
| 21 | 4393192 | Угловой штуцер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | A852122 | Адаптер | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4444305 | Шланг (5PA4) | 1 |
| 28 | 4460764 | Шланг (5PB4) | 1 |
| 30 | 4093624 | Пробка | 2 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4055312 | Ленточный зажим | 5 |
| 37 | 4327293 | Защитный кожух | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
