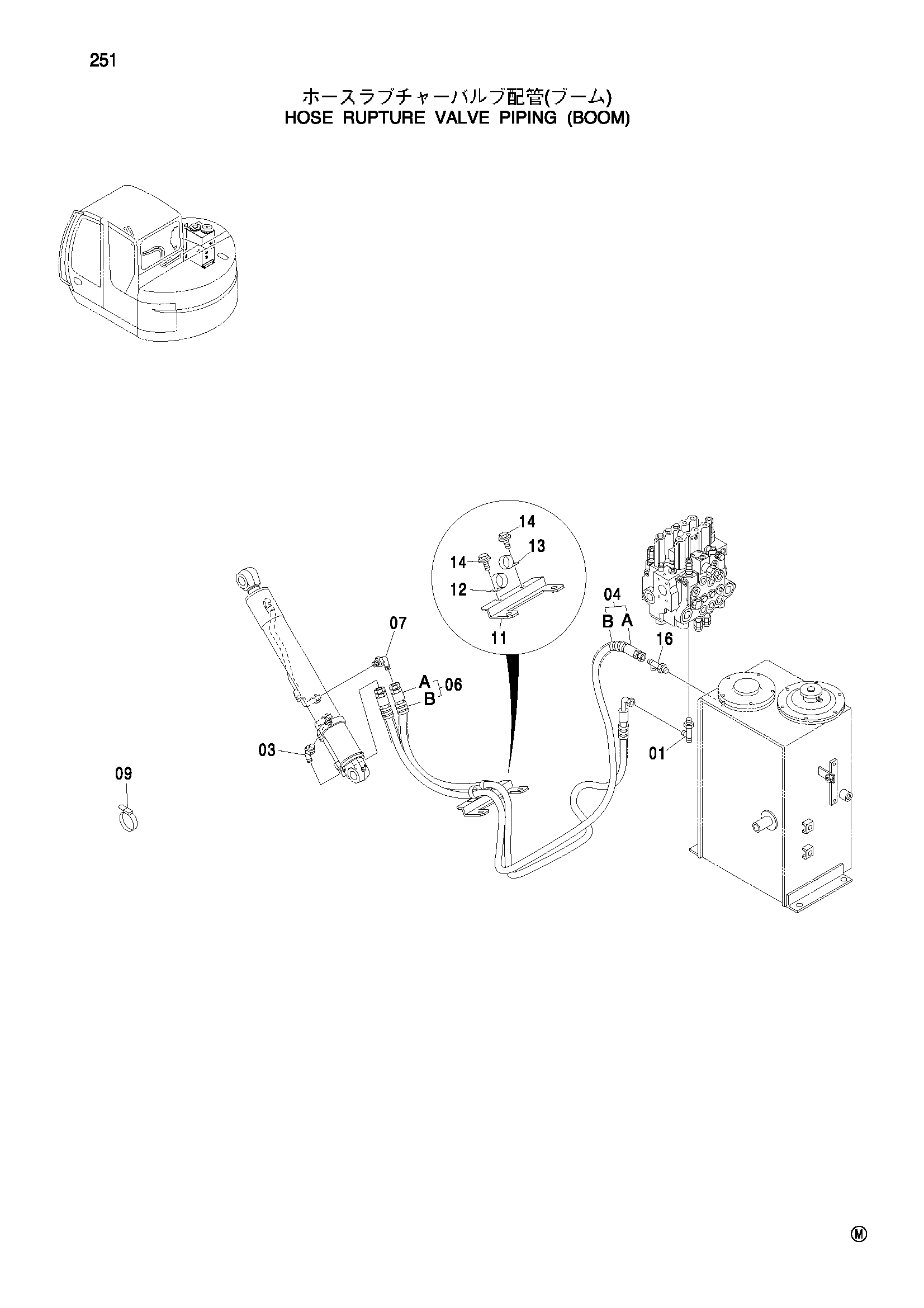

Шланг защита от разрыва клапан трубопроводы (стрела) — HITACHI ZX75US
Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела)» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4252786 | Тройник | 1 |
| 03 | A852323 | Угловой штуцер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 9210135 | Шланг в сборе | 1 |
| 04A | 4369302 | Шланг | 1 |
| 04B | 4327293 | Защитный кожух | 3 |
| 06 | 9202390 | Шланг в сборе | 1 |
| 06A | 4290347 | Шланг | 1 |
| 06B | 4327293 | Защитный кожух | 3 |
| 07 | A852322 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4055312 | Ленточный зажим | 14 |
| 11 | 9756772 | Кронштейн | 1 |
| 12 | 4190273 | Зажим | 1 |
| 13 | 4190275 | Зажим | 1 |
| 14 | J011020 | Болт с шайбой | 2 |
| 16 | 4205363 | Тройник | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
