Рама — HITACHI ZX75US

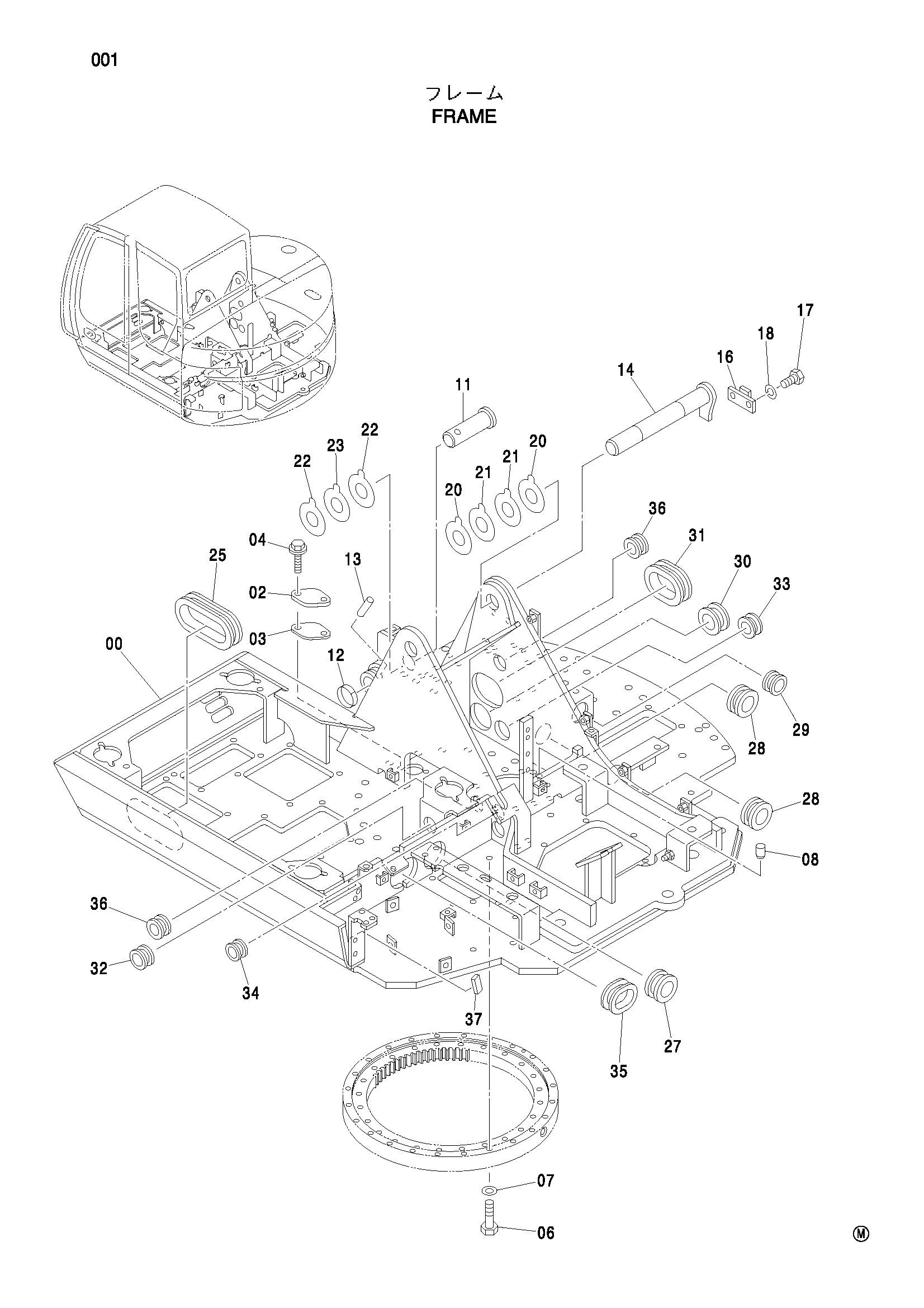

Заводская схема «Рама» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007300 | Рама основной | 1 |
| 02 | 4415231 | Крышка | 1 |
| 03 | 4415233 | Манжета | 1 |
| 04 | J021025 | Болт с шайбой | 2 |
| 06 | J921685 | Болт | 24 |
| 07 | J222016 | Шайба | 24 |
| 08 | 4415325 | Установочный штифт | 1 |
| 11 | 3070023 | Палец | 1 |
| 12 | 4065688 | Кольцо | 1 |
| 13 | 4065689 | Палец | 1 |
| 14 | 8083502 | Палец | 1 |
| 16 | 9745954 | Пластина | 1 |
| 17 | J901635 | Болт | 2 |
| 18 | A590916 | Пружинная шайба | 2 |
| 20 | 4374422 | Упорная пластина 1.0 | 2 |
| 21 | 4374423 | Упорная пластина 2.0 | 2 |
| 22 | 4374432 | Упорная пластина 1.0 | 2 |
| 23 | 4374431 | Упорная пластина 2.0 | 1 |
| 25 | 4444988 | Резиновая втулка | 1 |
| 27 | 4201986 | Резиновая втулка | 1 |
| 28 | 4338863 | Резиновая втулка | 2 |
| 29 | 4509404 | Резиновая втулка | 1 |
| 30 | 4191977 | Резиновая втулка | 1 |
| 31 | 4191978 | Резиновая втулка | 1 |
| 32 | 4201749 | Резиновая втулка | 1 |
| 33 | 4353477 | Резиновая втулка | 1 |
| 34 | 4257181 | Резиновая втулка | 2 |
| 35 | 4430637 | Резиновая втулка | 1 |
| 36 | 4445482 | Резиновая втулка | 2 |
| 37 | 4435939 | Амортизатор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
