HSB общий трубопроводы (гидромолот и гидроножницы) [смещаемый стрела] — HITACHI ZX75US
Заводская схема «HSB общий трубопроводы (гидромолот и гидроножницы) [смещаемый стрела]» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.

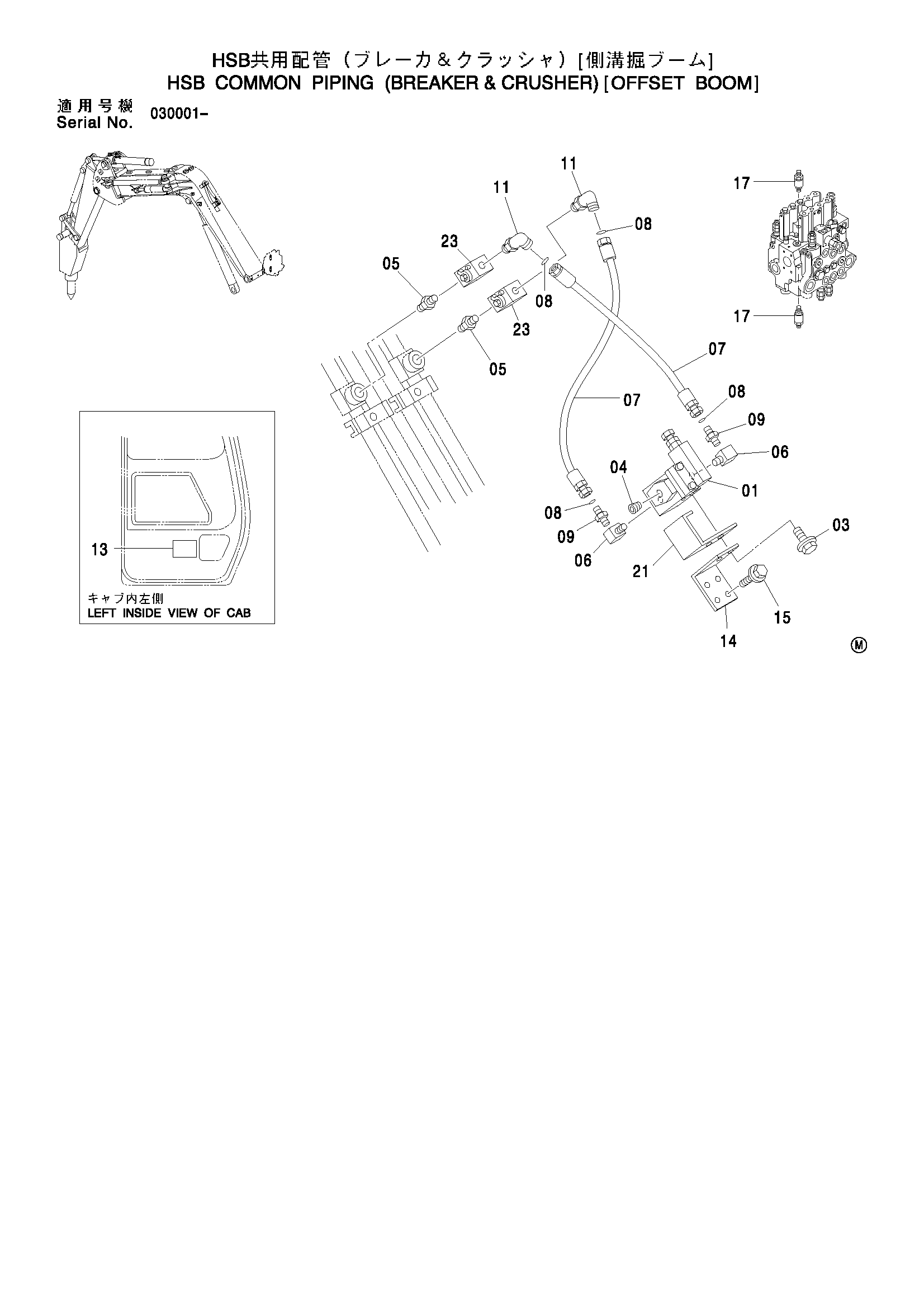

![Схема HSB общий трубопроводы (гидромолот и гидроножницы) [смещаемый стрела] HITACHI ZX75US](/catalog-drawings/c2/c2f854fa-1432-425e-8f5a-e2abdf50fae4.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4216291 | Предохранительный клапан | 1 |
| 03 | J010825 | Болт с шайбой | 3 |
| 04 | 94-2013 | Пробка | 1 |
| 05 | 4291797 | Адаптер | 2 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 05B | 4506429 | Уплотнительное кольцо | 1 |
| 06 | 94-0632 | Угловой штуцер | 2 |
| 07 | 4241360 | Шланг | 2 |
| 08 | 4187308 | Уплотнительное кольцо | 4 |
| 09 | 4217134 | Адаптер | 2 |
| 11 | 4202113 | Угловой штуцер | 2 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 13 | 4301977 | Е-плате (японский) | 0 |
| 13 | 4301979 | Ме-плате (английский) | 1 |
| 14 | 4300444 | Кронштейн | 1 |
| 15 | J021225 | Болт с шайбой | 4 |
| 17 | 4394262 | Предохранительный клапан | 2 |
| 21 | 4399797 | Кронштейн | 1 |
| 23 | 4432055 | Запорный клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
