Скольжение рукоять трубопроводы [моноблочный стрела] — HITACHI ZX75US

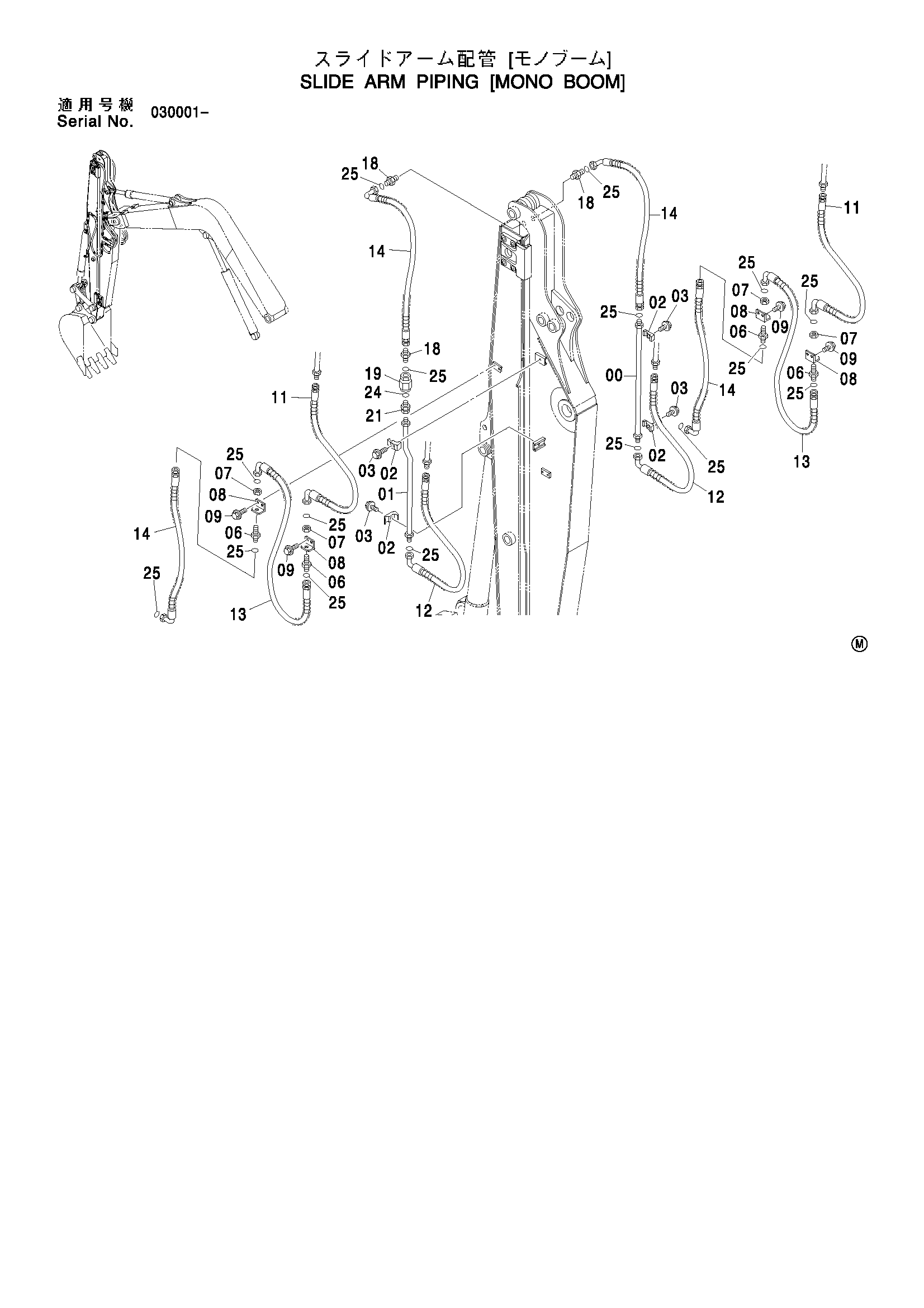

Заводская схема «Скольжение рукоять трубопроводы [моноблочный стрела]» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Скольжение рукоять трубопроводы [моноблочный стрела] HITACHI ZX75US](/catalog-drawings/5c/5c8d21d3-038d-40d5-848f-1e23616ba57f.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9757248 | Трубка | 1 |
| 01 | 9757249 | Трубка | 1 |
| 02 | 4190125 | Хомут трубки | 4 |
| 03 | J011255 | Болт с шайбой | 4 |
| 06 | 4217505 | Адаптер | 4 |
| 07 | 4217504 | Гайка | 4 |
| 08 | 4457367 | Кронштейн | 4 |
| 09 | J011225 | Болт с шайбой | 8 |
| 11 | 4459794 | Шланг | 2 |
| 12 | 4459795 | Шланг | 2 |
| 13 | 4459797 | Шланг | 2 |
| 14 | 4459798 | Шланг | 4 |
| 18 | 4189602 | Адаптер | 3 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4459892 | Лампа | 1 |
| 21 | 4197530 | Адаптер | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4187308 | Уплотнительное кольцо | 1 |
| 25 | 4138938 | Уплотнительное кольцо | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
