Ковш 0.28 [JIS94] (25S тип) — HITACHI ZX75US

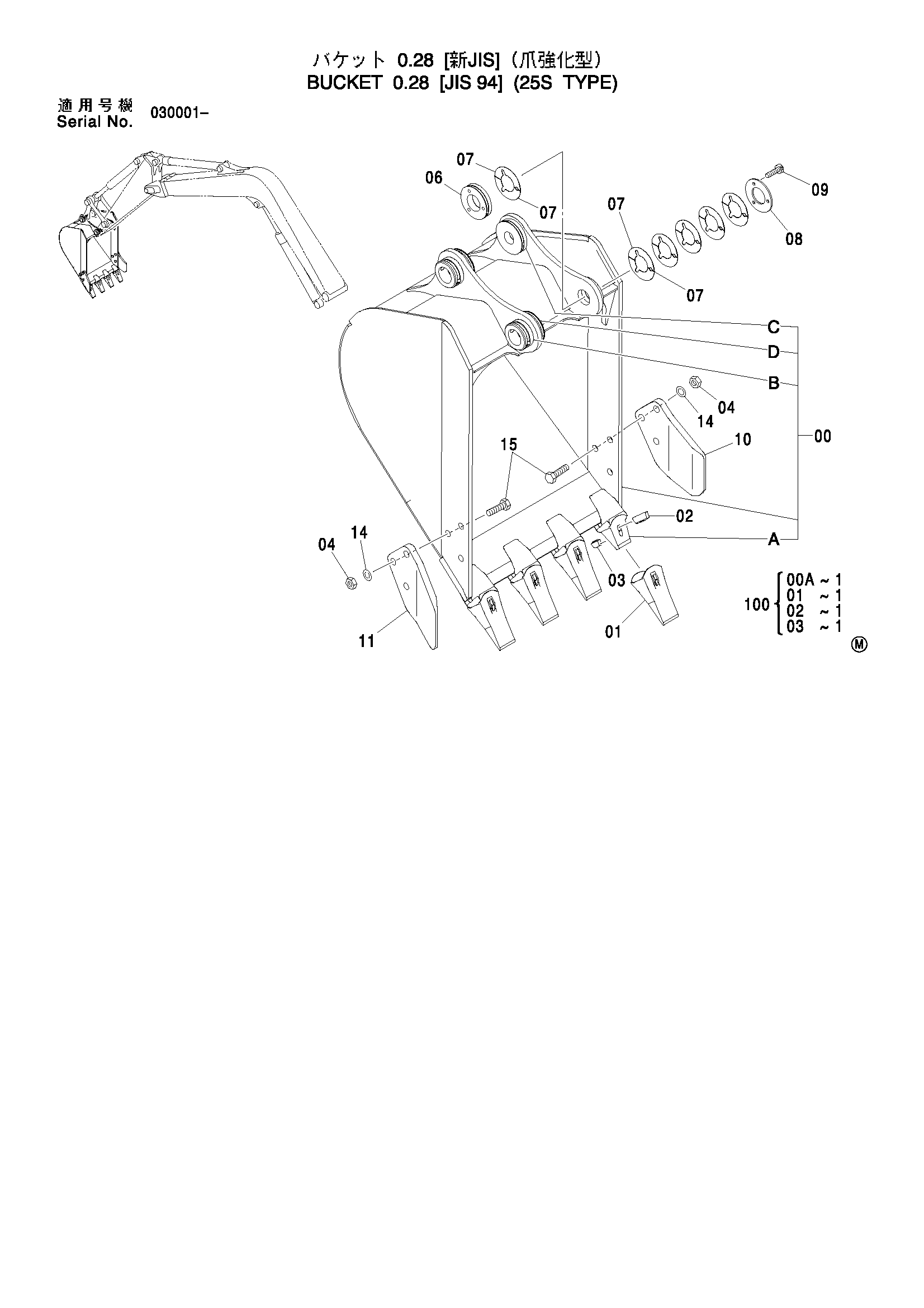

Заводская схема «Ковш 0.28 [JIS94] (25S тип)» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Ковш 0.28 [JIS94] (25S тип) HITACHI ZX75US](/catalog-drawings/1e/1eab69d2-835b-4bee-8ea2-27707a6d3446.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9199492 | Ковш | 1 | |
| 00 | 8083522 | Ковш | 1 |
| 00A | 4047569 | Адаптер | 4 |
| 00B | 4197030 | Ограничитель | 2 |
| 00C | 4377366 | Бобышка | 2 |
| 00D | 4456163 | Бобышка | 1 |
| 01 | 973347 | Коронка зуба | 4 |
| 02 | 963229 | Стопорный палец | 4 |
| 03 | 963227 | Резиновый палец блокировка | 4 |
| 04 | J953020 | Гайка | 6 |
| 06 | 4456162 | Бобышка | 1 |
| 07 | 4374410 | Регулировочная шайба 1.0 | 12 |
| 08 | 4374408 | Пластина | 1 |
| 09 | M341050 | Болт с внутренним шестигранником | 3 |
| 10 | 3053595 | Боковой резец | 1 |
| 11 | 3053596 | Боковой резец | 1 |
| 14 | A590920 | Пружинная шайба | 6 |
| 15 | 4400608 | Болт | 6 |
| 100 | 9168695 | Комплект наконечник | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
