Стд.арм 1.62M [моноблочный стрела] — HITACHI ZX75US
Заводская схема «Стд.арм 1.62M [моноблочный стрела]» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.

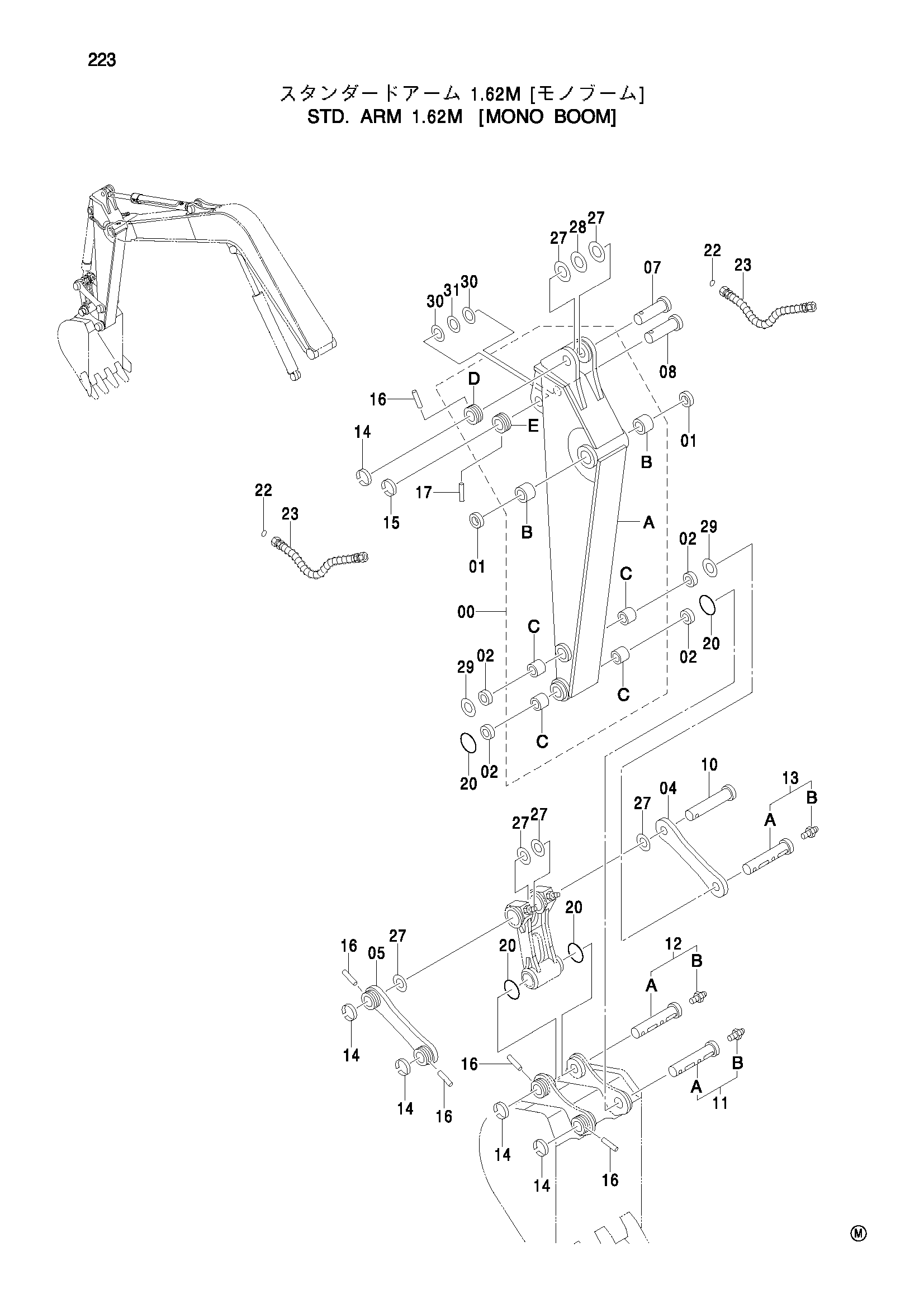

![Схема Стд.арм 1.62M [моноблочный стрела] HITACHI ZX75US](/catalog-drawings/e2/e2ef5f13-d207-4641-98c4-93bbc728589c.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7040575 | Рукоять в сборе | 1 |
| 00A | 6020153 | Рукоять | 1 |
| 00B | 4334423 | Втулка | 2 |
| 00C | 4374061 | Втулка | 4 |
| 00D | 4197031 | Ограничитель | 1 |
| 00E | 4197029 | Ограничитель | 1 |
| 01 | 4094086 | Пылезащитное уплотнение | 2 |
| 02 | 4349913 | Пылезащитное уплотнение | 4 |
| 04 | 3076932 | Тяга | 1 |
| 05 | 8066904 | Тяга | 1 |
| 07 | 3076942 | Палец | 1 |
| 08 | 3076944 | Палец | 1 |
| 10 | 3076951 | Палец | 1 |
| 11 | 9177326 | Палец | 1 |
| 11A | 3084538 | Палец | 1 |
| 11B | J75481 | Пресс-маслёнка | 1 |
| 12 | 9177327 | Палец | 1 |
| 12A | 3084539 | Палец | 1 |
| 12B | J75481 | Пресс-маслёнка | 1 |
| 13 | 9154092 | Палец | 1 |
| 13A | 3076948 | Палец | 1 |
| 13B | J75481 | Пресс-маслёнка | 1 |
| 14 | 4065688 | Кольцо | 5 |
| 15 | 4141000 | Кольцо | 1 |
| 16 | 4065689 | Палец | 5 |
| 17 | 4141001 | Палец | 1 |
| 20 | 4406388 | Уплотнительное кольцо | 4 |
| 22 | 4138938 | Уплотнительное кольцо | 2 |
| 23 | 4377483 | Шланг | 2 |
| 27 | 4374459 | Упорная пластина 1.0 | 6 |
| 28 | 4374437 | Упорная пластина 2.0 | 1 |
| 29 | 4374458 | Упорная пластина 1.0 | 2 |
| 30 | 4377449 | Упорная пластина 1.0 | 2 |
| 31 | 4374453 | Упорная пластина 2.0 | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
