Рукоять удерживающий клапан детали — HITACHI ZX75US

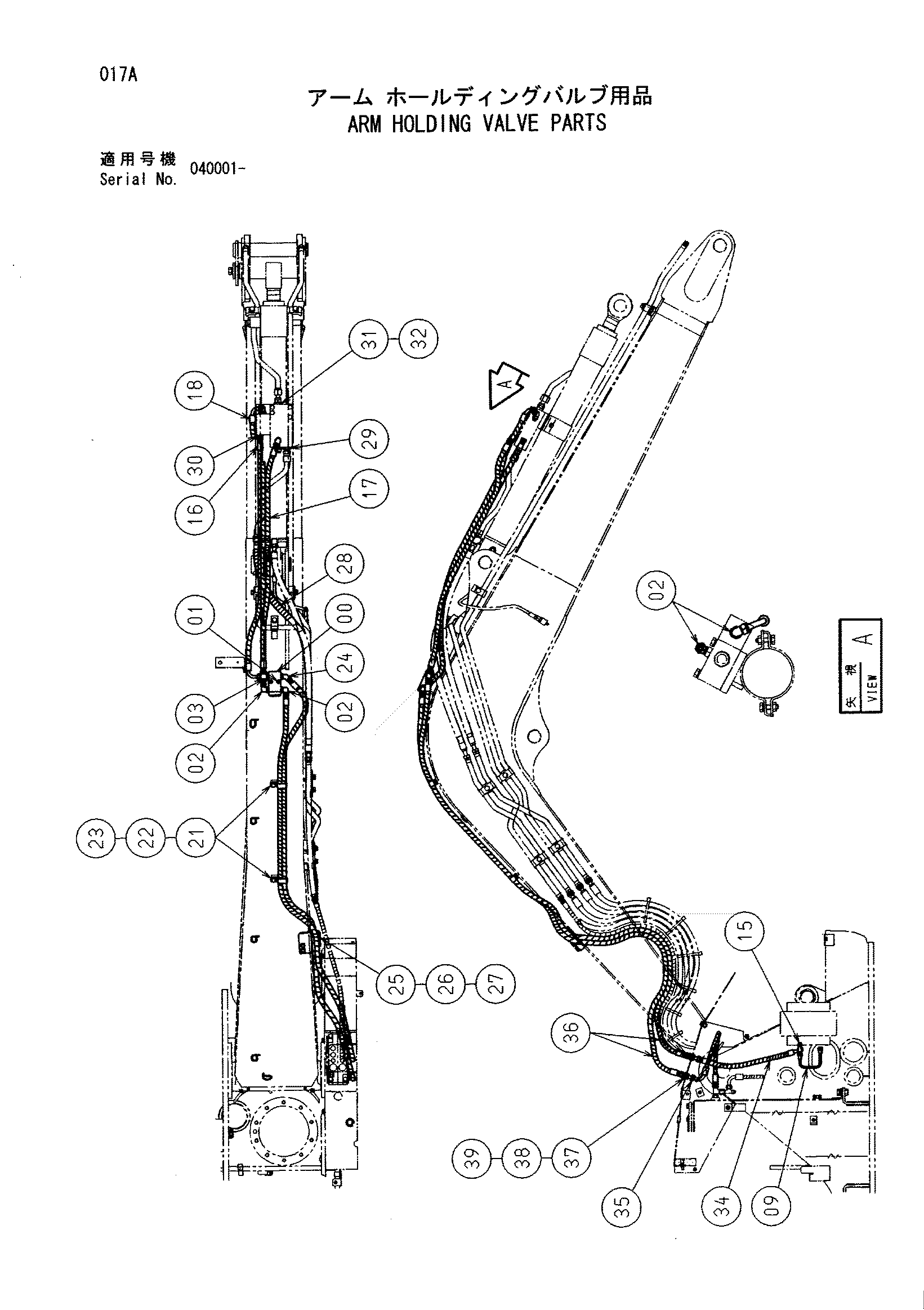

Заводская схема «Рукоять удерживающий клапан детали» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4475792 | Коллектор | 1 |
| 01 | M340840 | Болт с внутренним шестигранником | 2 |
| 02 | A852333 | Угловой штуцер | 4 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A852433 | Тройник | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4476332 | Трубка | 1 |
| 14 | 4055312 | Ленточный зажим | 25 |
| 15 | 4479162 | Тройник | 1 |
| 16 | 9218866 | Шланг в сборе | 1 |
| 16A | 4482917 | Шланг | 1 |
| 16B | 4327293 | Защитный кожух | 2 |
| 17 | 9218867 | Шланг в сборе | 1 |
| 17A | 4481820 | Шланг | 1 |
| 17B | 4327293 | Защитный кожух | 2 |
| 18 | 9218868 | Шланг в сборе | 1 |
| 18A | 4481821 | Шланг | 1 |
| 18B | 4327293 | Защитный кожух | 2 |
| 21 | 4190282 | Зажим | 3 |
| 22 | J901016 | Болт | 3 |
| 23 | A590910 | Пружинная шайба | 3 |
| 24 | A852233 | Угловой штуцер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 9759818 | Защитный кожух | 1 |
| 26 | J901022 | Болт | 2 |
| 27 | A590910 | Пружинная шайба | 2 |
| 28 | 4327294 | Защитный кожух | 1 |
| 29 | 4042032 | Адаптер | 1 |
| 29A | 4506148 | Уплотнительное кольцо | 1 |
| 30 | A852133 | Адаптер | 1 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 4189602 | Адаптер | 1 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
| 32 | 4138938 | Уплотнительное кольцо | 1 |
| 34 | 9220612 | Шланг в сборе | 1 |
| 34A | 4325221 | Шланг | 1 |
| 34B | 4327293 | Защитный кожух | 1 |
| 35 | 9222412 | Шланг в сборе | 1 |
| 35A | 4385529 | Шланг | 1 |
| 35B | 4327293 | Защитный кожух | 1 |
| 36 | 9216731 | Шланг в сборе | 2 |
| 36A | 4348505 | Шланг | 1 |
| 36B | 4327293 | Защитный кожух | 5 |
| 37 | 4202532 | Адаптер | 2 |
| 38 | 4202531 | Гайка | 2 |
| 39 | A590914 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
