Крышка (5) — HITACHI ZX75US

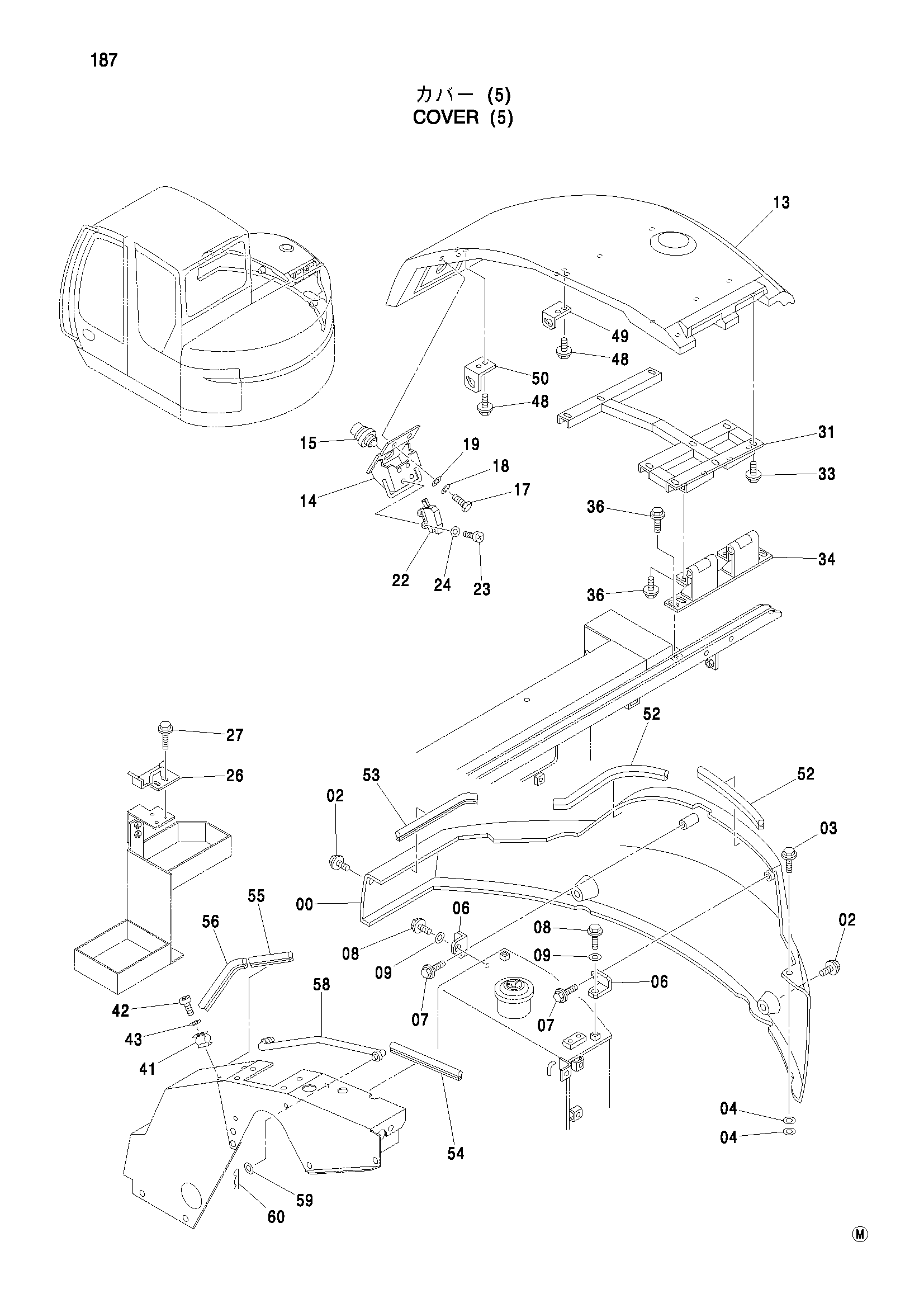

Заводская схема «Крышка (5)» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007877 | Крышка | 1 |
| 02 | J021030 | Болт с шайбой | 3 |
| 03 | J031030 | Болт с шайбой | 1 |
| 04 | J217083 | Шайба | 2 |
| 06 | 4427843 | Кронштейн | 2 |
| 07 | J021020 | Болт с шайбой | 2 |
| 08 | J011025 | Болт с шайбой | 2 |
| 09 | J217083 | Шайба | 2 |
| 13 | 5007317 | Крышка | 1 |
| 14 | 7038564 | Кронштейн | 1 |
| 15 | 4406122 | Замок | 1 |
| 17 | J900816 | Болт | 2 |
| 18 | A590908 | Пружинная шайба | 2 |
| 19 | A590108 | Плоская шайба | 2 |
| 22 | 4426393 | Замок | 1 |
| 23 | M430610 | Винт | 4 |
| 24 | A590906 | Пружинная шайба | 4 |
| 26 | 8080347 | Защёлка | 1 |
| 27 | J020614 | Болт с шайбой | 3 |
| 31 | 7039936 | Опора | 1 |
| 33 | J020820 | Болт с шайбой | 9 |
| 34 | 8083211 | Кронштейн | 1 |
| 36 | J021025 | Болт с шайбой | 8 |
| 41 | 4439373 | Держатель | 1 |
| 42 | M430410 | Винт | 1 |
| 43 | A590104 | Плоская шайба | 1 |
| 48 | J020820 | Болт с шайбой | 4 |
| 49 | 4457099 | Кронштейн | 1 |
| 50 | 4457100 | Кронштейн | 1 |
| 52 | 4416221 | Резиновое уплотнение | 2 |
| 53 | 4416222 | Резиновое уплотнение | 1 |
| 54 | 4416232 | Резиновая прокладка | 1 |
| 55 | 4430963 | Резиновая прокладка | 1 |
| 56 | 4416234 | Резиновая прокладка | 1 |
| 58 | 8079552 | Стойка | 1 |
| 59 | A590110 | Плоская шайба | 1 |
| 60 | 4022698 | Стопорный палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
