Дренажные трубопроводы (2) <без отвал> — HITACHI ZX75US

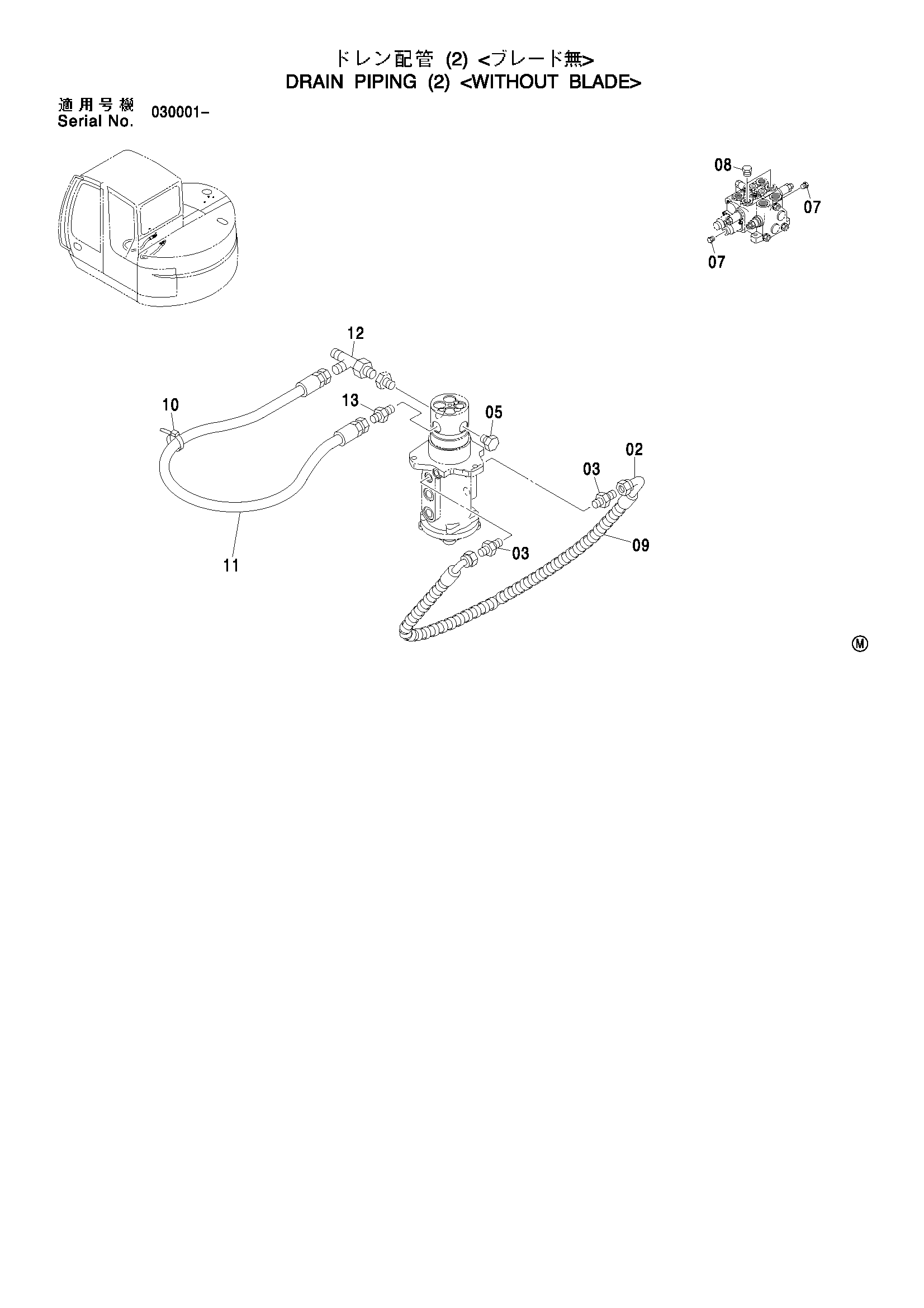

Заводская схема «Дренажные трубопроводы (2) <без отвал>» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4334313 | Шланг | 1 |
| 03 | 4200468 | Адаптер | 2 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4092534 | Пробка | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4093624 | Пробка | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4174541 | Пробка | 2 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4327293 | Защитный кожух | 1 |
| 10 | 4055311 | Ленточный зажим | 1 |
| 11 | 4383987 | Шланг | 1 |
| 12 | 4246672 | Соединительный штуцер | 1 |
| 13 | 4200466 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
