Пилотные гидролинии (5) [моноблочный стрела] — HITACHI ZX75US
Заводская схема «Пилотные гидролинии (5) [моноблочный стрела]» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.

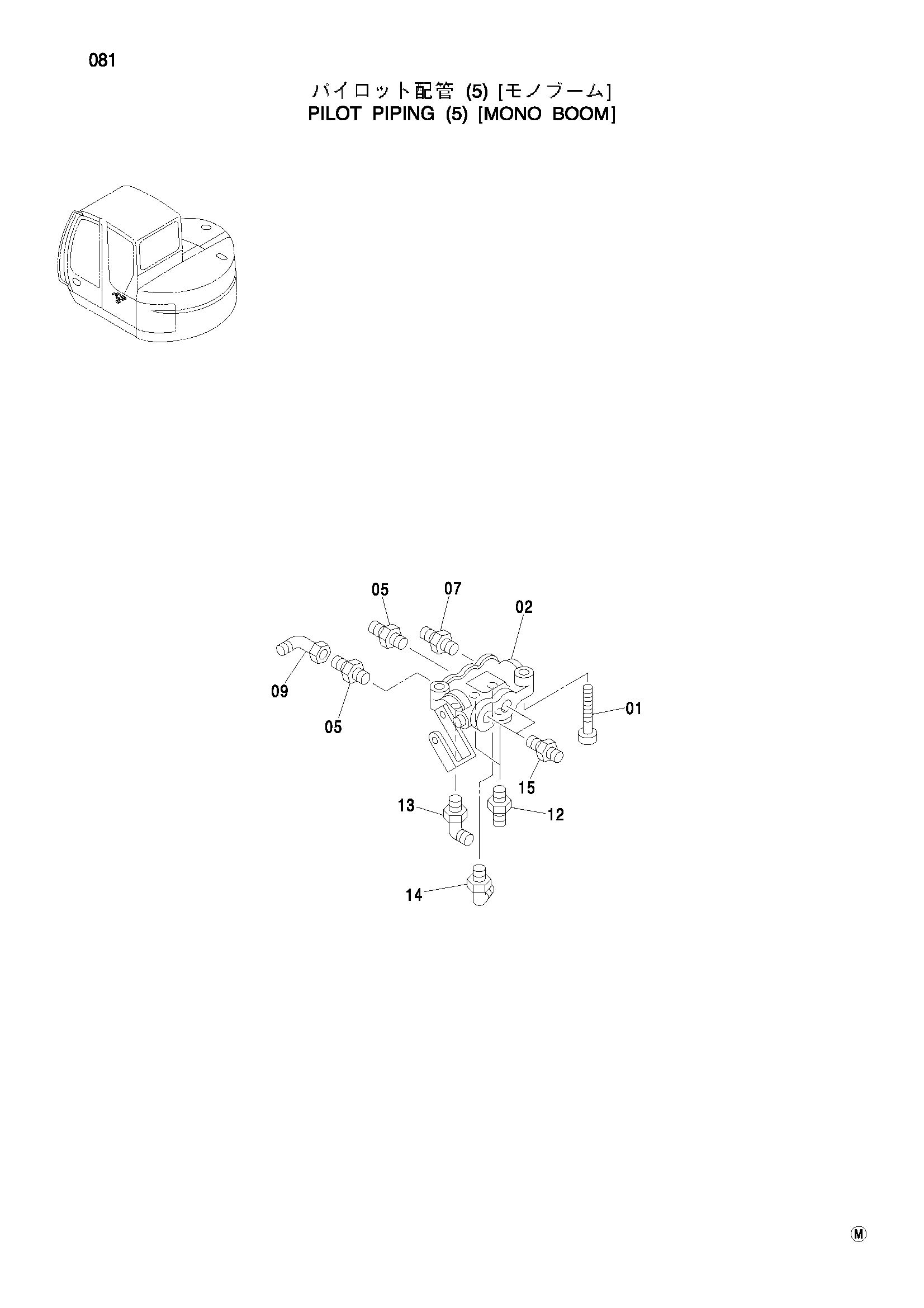

![Схема Пилотные гидролинии (5) [моноблочный стрела] HITACHI ZX75US](/catalog-drawings/5a/5a8cdb69-ffd2-44f3-a8a1-d41d71ae97fd.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | M341045 | Болт с внутренним шестигранником | 2 |
| 02 | 4451909 замена: 4462892 | Запорный клапан | 1 |
| 02 | 4462892 | Запорный клапан | 1 |
| 05 | 4374837 | Фильтр | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4261938 | Фильтр | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4346096 | Унион S | 1 |
| 12 | A852132 | Адаптер | 2 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A852323 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A852332 | Угловой штуцер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | A852133 | Адаптер | 2 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
