Электрооборудование (B) [моноблочный стрела] — HITACHI ZX75US
Заводская схема «Электрооборудование (B) [моноблочный стрела]» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.

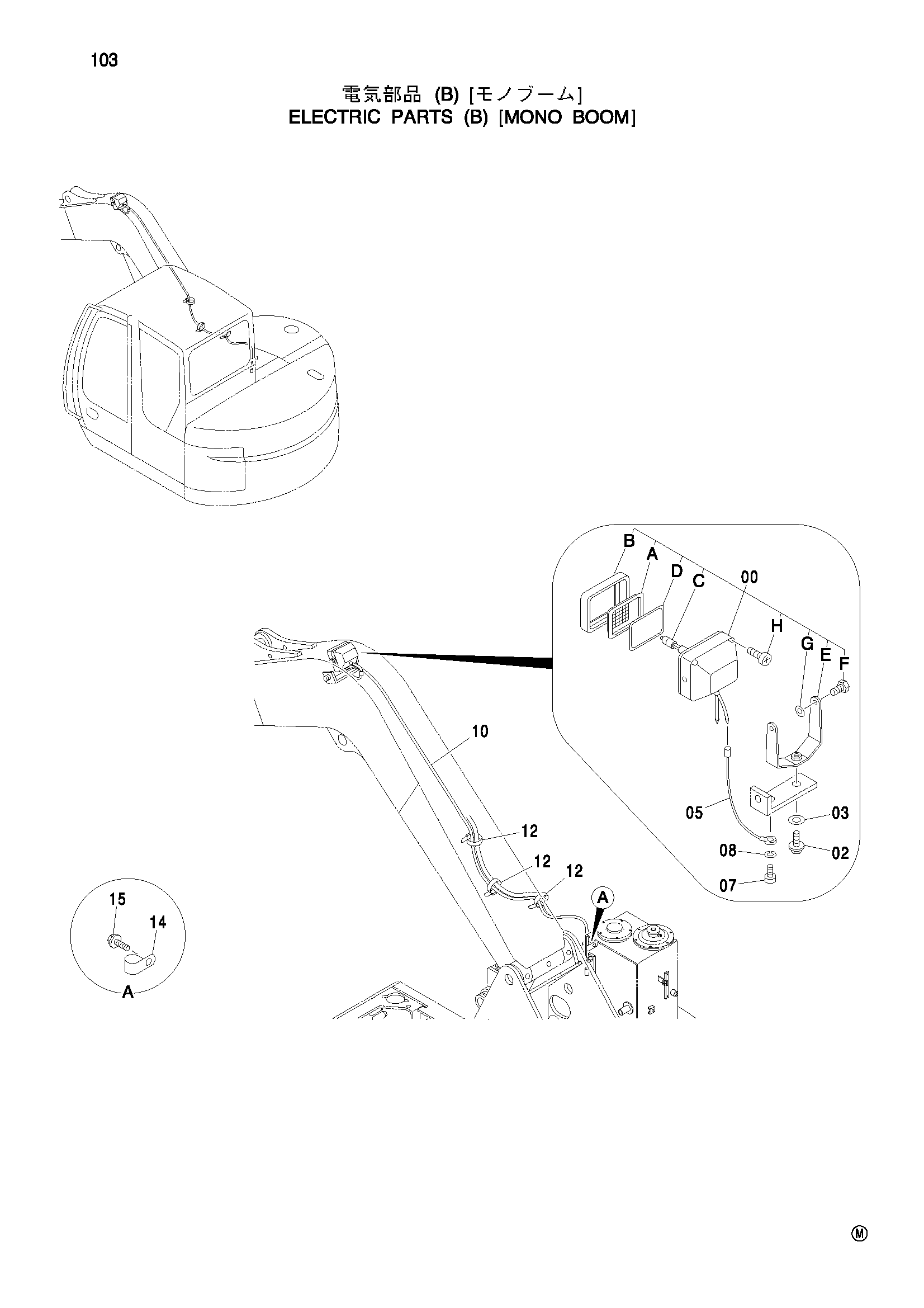

![Схема Электрооборудование (B) [моноблочный стрела] HITACHI ZX75US](/catalog-drawings/9b/9b49f689-4ede-423b-838a-8535403292c0.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4389350 | Фара | 1 |
| 00A | 4285646 | Рассеиватель | 1 |
| 00B | 4285647 | Обод | 1 |
| 00C | 4285648 | Лампа | 1 |
| 00D | 4288342 | Прокладка | 1 |
| 00E | 4397146 | Стойка | 1 |
| 00F | 4397147 | Болт | 2 |
| 00G | 4397148 | Шайба | 2 |
| 00H | 4397160 | Самонарезающий винт | 4 |
| 02 | J011225 | Болт с шайбой | 1 |
| 03 | 449490 | Шайба | 1 |
| 05 | 4254604 | Жгут проводов | 1 |
| 07 | M430613 | Винт | 1 |
| 08 | A590906 | Пружинная шайба | 1 |
| 10 | 4451946 | Жгут проводов | 1 |
| 12 | 4055311 | Ленточный зажим | 3 |
| 14 | 4190271 | Зажим | 1 |
| 15 | J011020 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
