Вспомогательный гидролинии рабочего оборудования (левый) [моноблочный стрела] — HITACHI ZX75US
Заводская схема «Вспомогательный гидролинии рабочего оборудования (левый) [моноблочный стрела]» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.

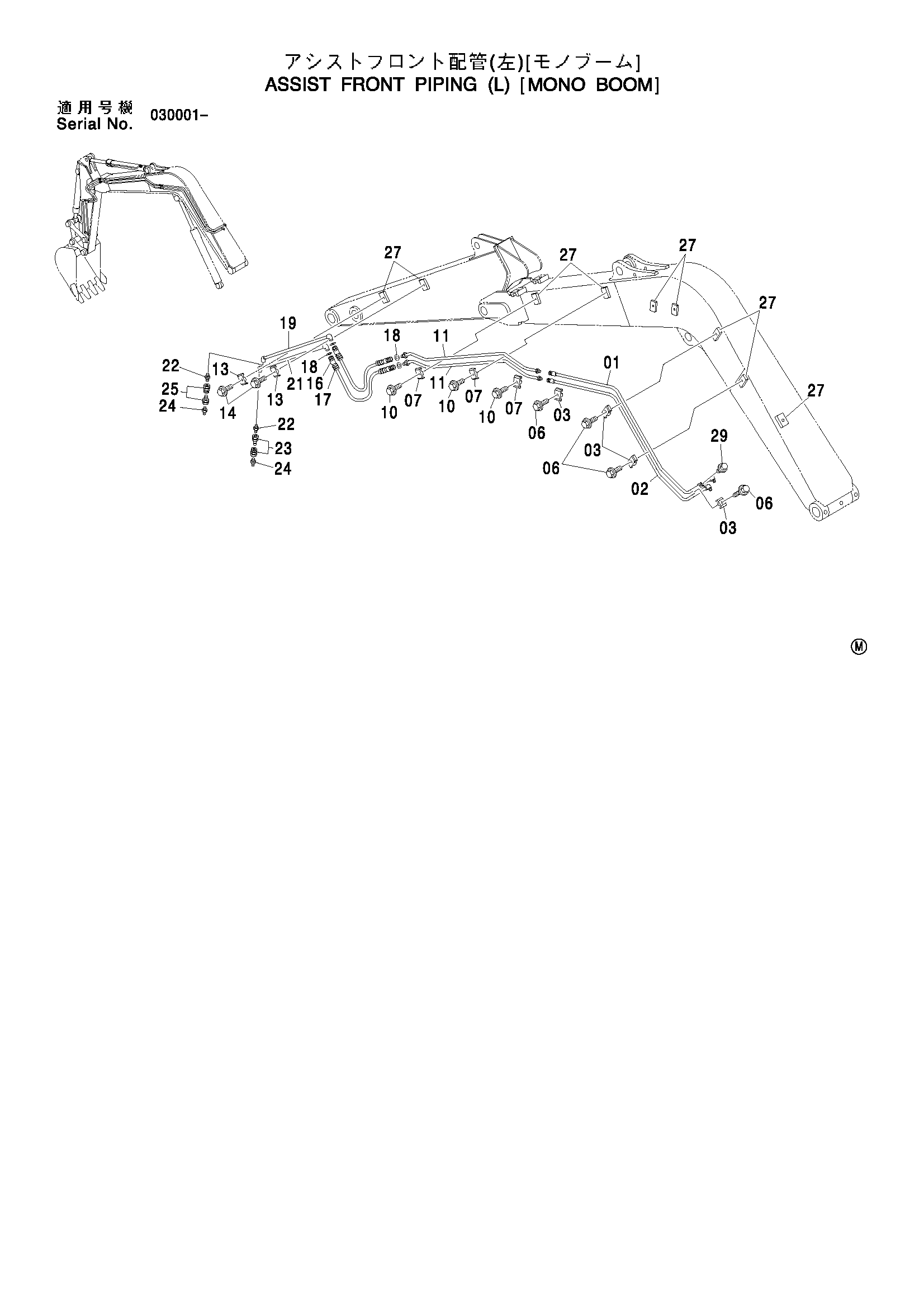

![Схема Вспомогательный гидролинии рабочего оборудования (левый) [моноблочный стрела] HITACHI ZX75US](/catalog-drawings/c6/c6f5a5e9-9a50-4a91-9b0e-e17928db9fed.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8083937 | Трубка | 1 |
| 02 | 8083938 | Трубка | 1 |
| 03 | 4189858 | Хомут трубки | 4 |
| 06 | J011250 | Болт с шайбой | 4 |
| 07 | 4189858 | Хомут трубки | 3 |
| 10 | J011250 | Болт с шайбой | 3 |
| 11 | 8083939 | Трубка | 2 |
| 13 | 4189858 | Хомут трубки | 2 |
| 14 | J011250 | Болт с шайбой | 2 |
| 16 | 4167043 | Шланг | 2 |
| 17 | 4055163 | Защитный кожух | 2 |
| 18 | 4073050 | Шайба | 4 |
| 19 | 9749448 | Трубка | 1 |
| 21 | 9749449 | Трубка | 1 |
| 22 | 94-1702 | Адаптер | 2 |
| 23 | 4059552 | Самоуплотняющееся соединение | 1 |
| 24 | 94-1302 | Адаптер | 2 |
| 25 | 4232933 | Самоуплотняющееся соединение | 1 |
| 27 | 9749939 | Седло винта | 9 |
| 29 | 94-2023 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
