Кондиционер (2) — HITACHI ZX75US

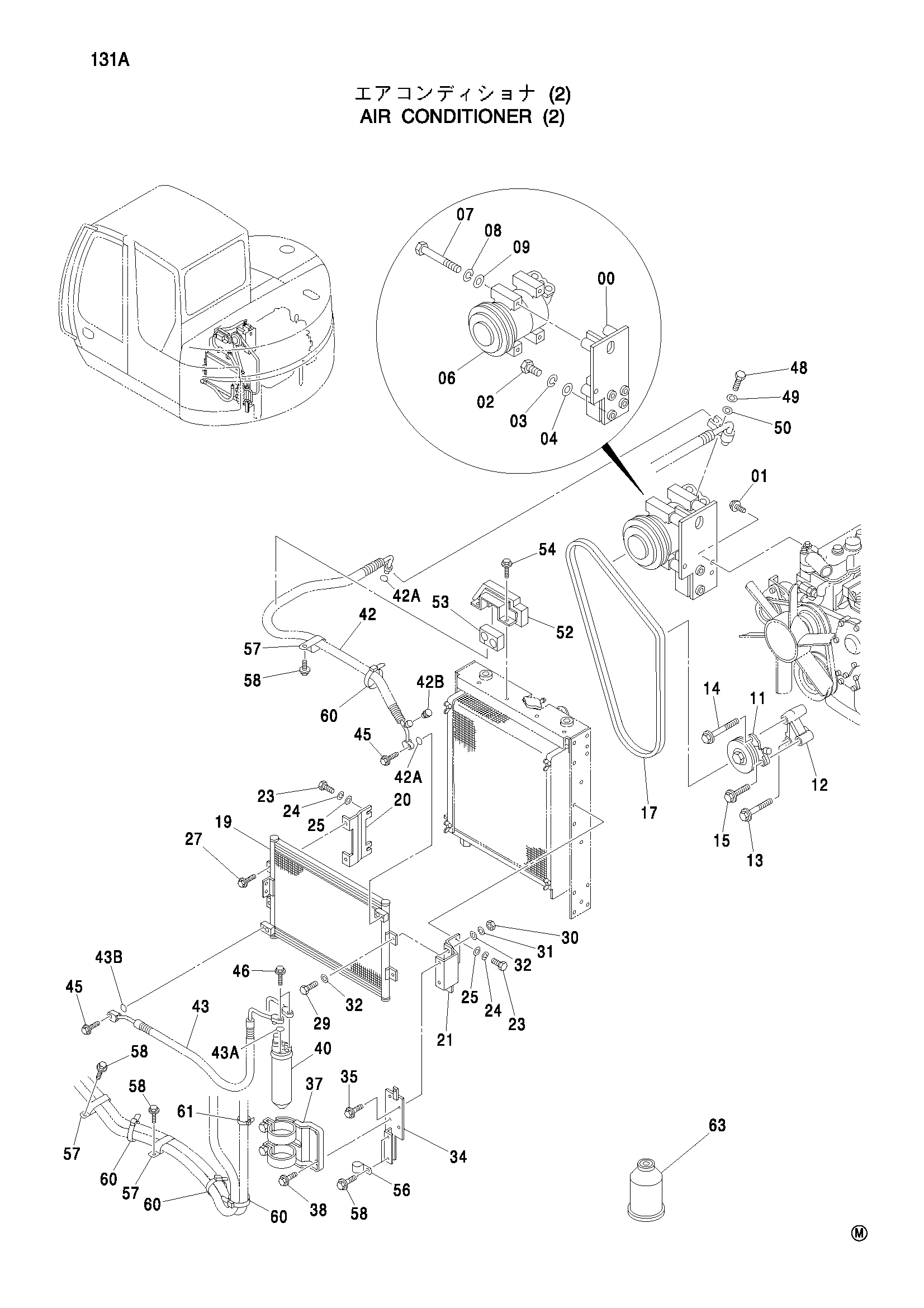

Заводская схема «Кондиционер (2)» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8081618	Кронштейн	1
01	J020830	Болт с шайбой	2
02	M111036	Болт	2
03	A590910	Пружинная шайба	2
04	A590110	Плоская шайба	2
06	4425700	Компрессор	1
07	J900808	Болт	4
08	A590908	Пружинная шайба	4
09	A590108	Плоская шайба	4
11	4445255	Шкив	1
12	4417370	Кронштейн	1
13	4417371	Болт фланец	1
14	4417380	Болт фланец	1
15	4417381	Болт фланец	1
17	4301396	Ремень V	1
19	4445865	Конденсатор	1
20	8083206	Кронштейн	1
21	8083205	Кронштейн	1
23	J901016	Болт	4
24	A590910	Пружинная шайба	4
25	A590110	Плоская шайба	4
27	J010820	Болт с шайбой	2
29	J900825	Болт	2
30	J950008	Гайка	2
31	A590908	Пружинная шайба	2
32	A590108	Плоская шайба	4
34	8081888	Кронштейн	1
35	J021025	Болт с шайбой	2
37	4339373	Кронштейн	1
38	J010820	Болт с шайбой	2
40	4448179	Осушитель	1
42	4445001	Шланг радиатора	1
42A	4421946	Уплотнительное кольцо	2
42B	4333996	Колпачок	1
43	4445000	Шланг радиатора	1
43A	4422000	Уплотнительное кольцо	1
43B	4421946	Уплотнительное кольцо	1
45	J020835	Болт с шайбой	2
46	J020630	Болт с шайбой	2
48	M111040	Болт	1
49	A590910	Пружинная шайба	1
50	A590110	Плоская шайба	1
52	8083204	Крышка	1
53	4445004	Хомут шланга	1
54	J021020	Болт с шайбой	2
56	4190263	Зажим	2
57	4192034	Зажим	3
58	J011020	Болт с шайбой	5
60	4055312	Ленточный зажим	4
61	4055311	Ленточный зажим	1
63	4338439	GAS	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
