Основные гидролинии (гидромолот и гидроножницы) [смещаемый стрела] — HITACHI ZX75US

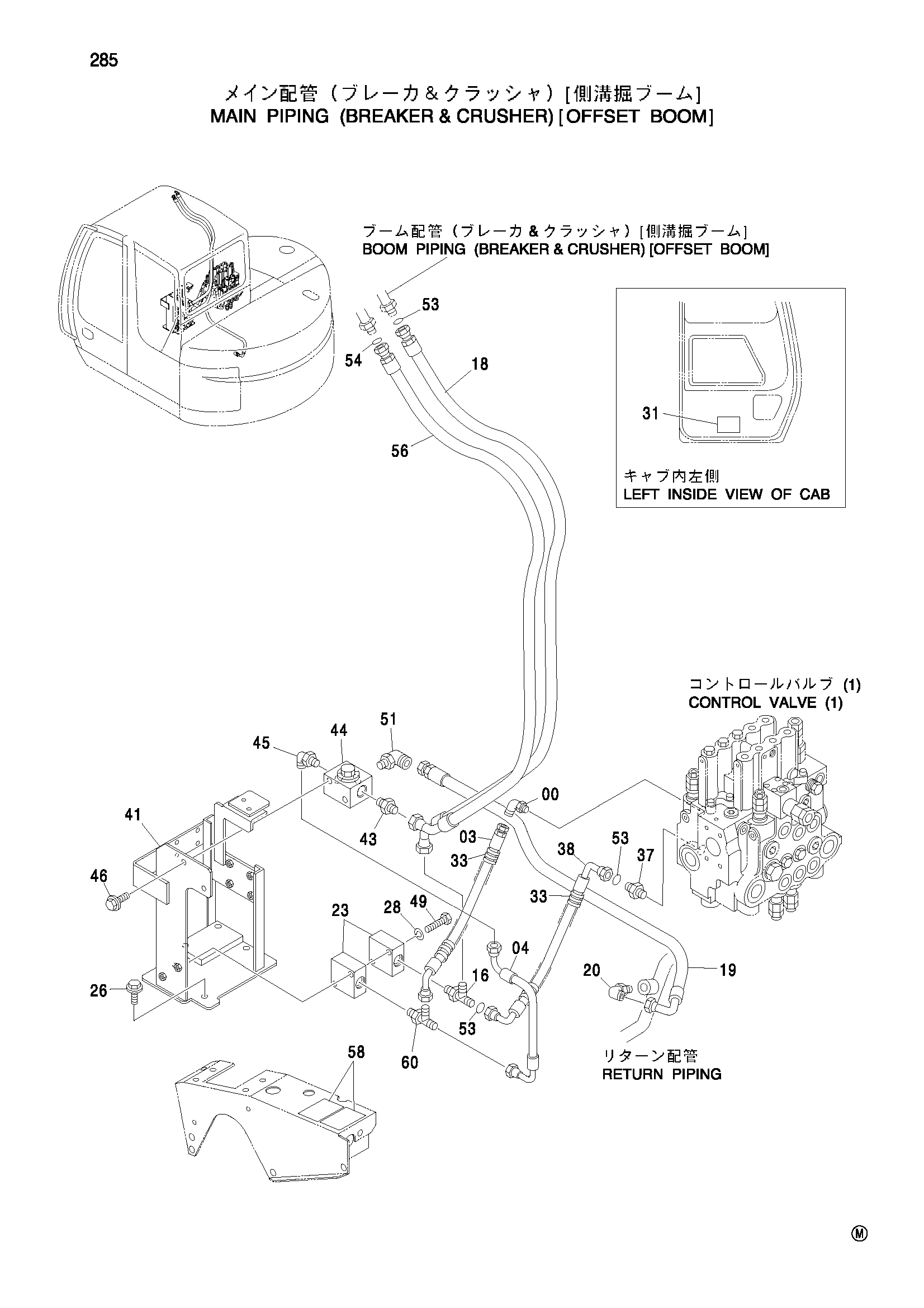

Заводская схема «Основные гидролинии (гидромолот и гидроножницы) [смещаемый стрела]» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Основные гидролинии (гидромолот и гидроножницы) [смещаемый стрела] HITACHI ZX75US](/catalog-drawings/58/58aacb12-e376-48ab-b4cd-87b85819bdd5.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4154672 | Угловой штуцер | 1 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4467921 | Шланг (5B1) | 1 |
| 04 | 4467922 | Шланг (B) | 1 |
| 16 | 4205383 | Тройник | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4436077 | Шланг (левый) | 1 |
| 19 | 4436078 | Шланг (RI) | 1 |
| 20 | 4157562 | Угловой штуцер | 1 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 23 | 4436068 | Блок | 2 |
| 26 | J021030 | Болт с шайбой | 2 |
| 28 | A590908 | Пружинная шайба | 2 |
| 31 | 4245076 | Е-плате (японский) | 0 |
| 31 | 4245758 | Ме-плате (английский) | 1 |
| 33 | 4327294 | Защитный кожух | 2 |
| 37 | 4189602 | Адаптер | 1 |
| 37A | 4506418 | Уплотнительное кольцо | 1 |
| 38 | 4467923 | Шланг (5A1) | 1 |
| 41 | 7038078 | Кронштейн | 1 |
| 43 | 4197530 | Адаптер | 1 |
| 43A | 4506418 | Уплотнительное кольцо | 1 |
| 44 | 4289225 | Клапан селектор | 1 |
| 45 | 4154672 | Угловой штуцер | 1 |
| 45A | 4506418 | Уплотнительное кольцо | 1 |
| 46 | J010820 | Болт с шайбой | 2 |
| 49 | J900895 | Болт | 2 |
| 51 | 4202404 | Угловой штуцер | 1 |
| 51A | 4506418 | Уплотнительное кольцо | 1 |
| 53 | 4138938 | Уплотнительное кольцо | 3 |
| 54 | 4187308 | Уплотнительное кольцо | 1 |
| 56 | 4425786 | Шланг | 1 |
| 58 | 4415136 | Сиденье | 2 |
| 60 | 4217343 | Тройник | 1 |
| 60A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
