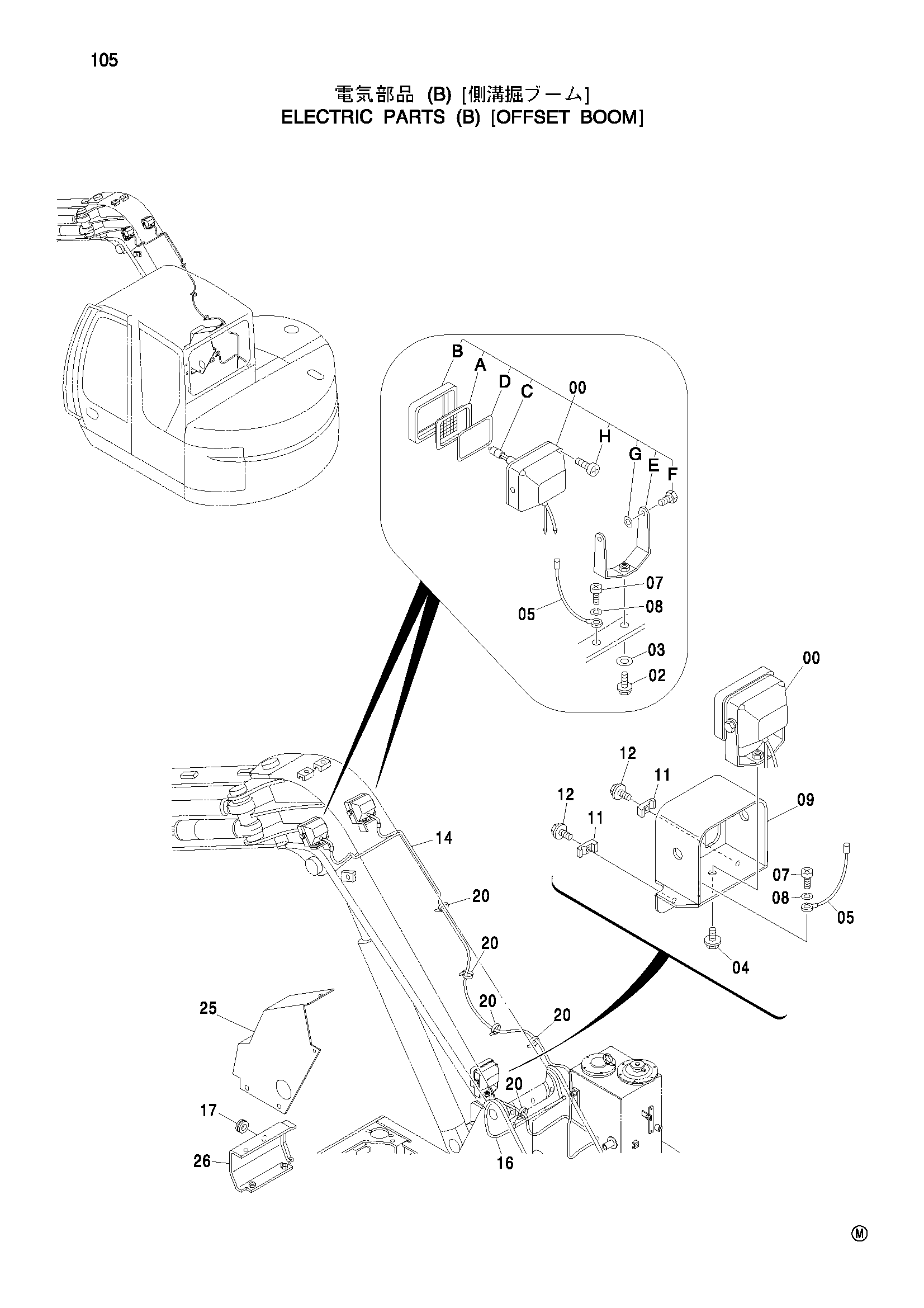

Электрооборудование (B) [смещаемый стрела] — HITACHI ZX75US
Заводская схема «Электрооборудование (B) [смещаемый стрела]» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Электрооборудование (B) [смещаемый стрела] HITACHI ZX75US](/catalog-drawings/e0/e03530e7-8f1d-4e5d-b1dd-4ad0d256bc85.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4389350 | Фара | 3 |
| 00A | 4285646 | Рассеиватель | 1 |
| 00B | 4285647 | Обод | 1 |
| 00C | 4285648 | Лампа | 1 |
| 00D | 4288342 | Прокладка | 1 |
| 00E | 4397146 | Стойка | 1 |
| 00F | 4397147 | Болт | 2 |
| 00G | 4397148 | Шайба | 2 |
| 00H | 4397160 | Самонарезающий винт | 4 |
| 02 | J011225 | Болт с шайбой | 2 |
| 03 | 449490 | Шайба | 2 |
| 04 | J021225 | Болт с шайбой | 1 |
| 05 | 4254604 | Жгут проводов | 3 |
| 07 | M430613 | Винт | 3 |
| 08 | A590906 | Пружинная шайба | 3 |
| 09 | 7040681 | Крышка | 1 |
| 11 | 4053595 | Хомут трубки | 2 |
| 12 | J011260 | Болт с шайбой | 2 |
| 14 | 4456870 | Жгут проводов | 1 |
| 16 | 4456860 | Жгут проводов | 1 |
| 17 | 4350335 | Резиновая втулка | 1 |
| 20 | 4055311 | Ленточный зажим | 8 |
| 25 | 7041738 | Крышка | 1 |
| 26 | 8086823 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
