Пилотные гидролинии (4) — HITACHI ZX75US

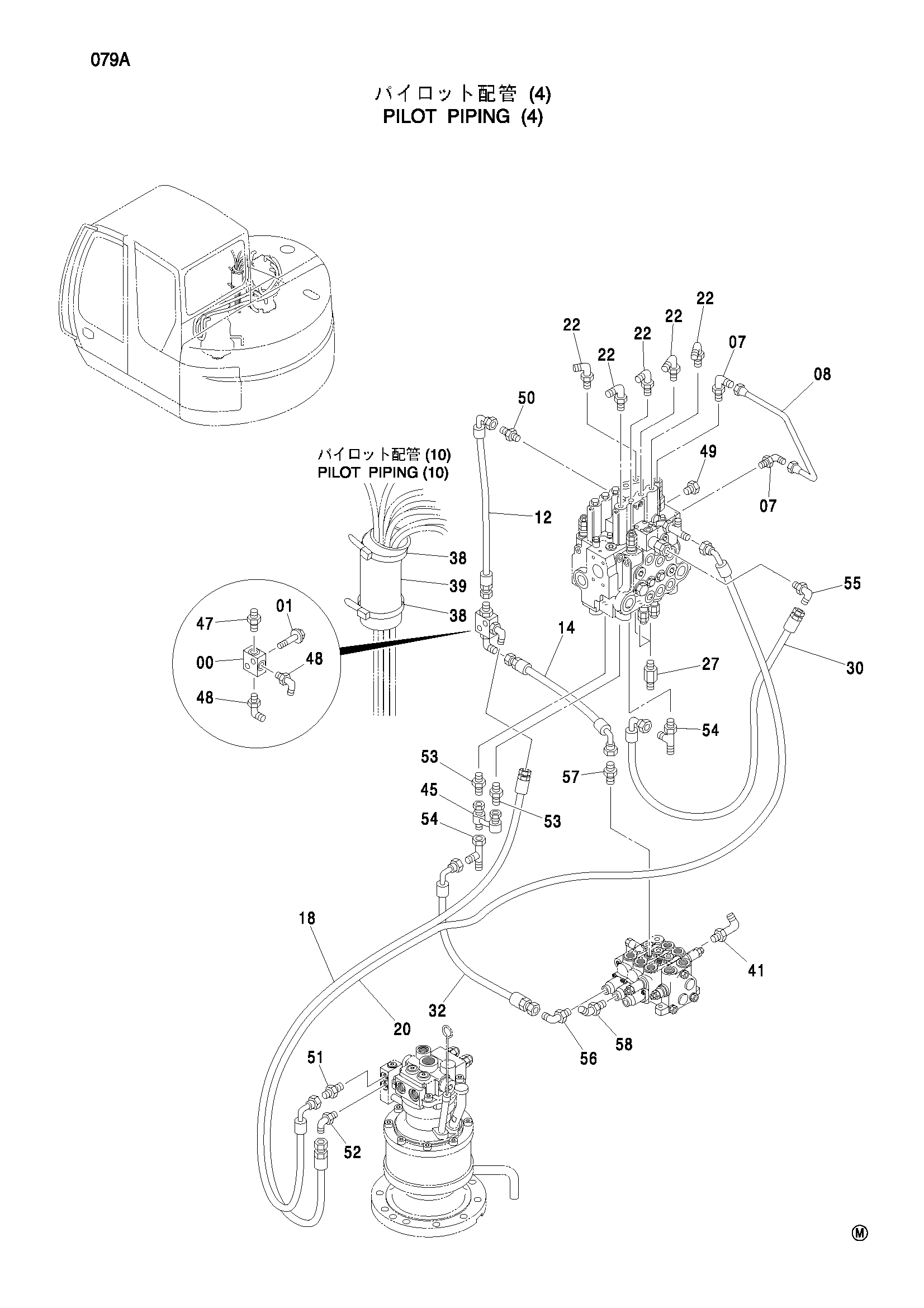

Заводская схема «Пилотные гидролинии (4)» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4411001 | Челночный клапан | 1 |
| 01 | J010840 | Болт с шайбой | 2 |
| 07 | 4293950 | Угловой штуцер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4417506 | Трубка | 1 |
| 12 | 4428955 | Шланг (2A) | 1 |
| 14 | 4428957 | Шланг (H1) | 1 |
| 18 | 4417568 | Шланг (SH) | 1 |
| 20 | 4436208 | Шланг (PG) | 1 |
| 22 | 4393192 | Угловой штуцер | 5 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4270517 | Адаптер | 3 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4428958 | Шланг (2P) | 1 |
| 32 | 4428959 | Шланг (4P) | 1 |
| 38 | 4055312 | Ленточный зажим | 2 |
| 39 | 4219918 | Резиновая втулка | 1 |
| 41 | 4279119 | Угловой штуцер | 1 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 45 | 9755748 | Трубка | 1 |
| 47 | A852122 | Адаптер | 1 |
| 47A | 957366 | Уплотнительное кольцо | 1 |
| 48 | A852322 | Угловой штуцер | 2 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 49 | A885002 | Пробка | 1 |
| 49A | 957366 | Уплотнительное кольцо | 1 |
| 50 | A852122 | Адаптер | 1 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 51 | A852122 | Адаптер | 1 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 52 | A852322 | Угловой штуцер | 1 |
| 52A | 957366 | Уплотнительное кольцо | 1 |
| 53 | A852122 | Адаптер | 2 |
| 53A | 957366 | Уплотнительное кольцо | 1 |
| 54 | A852422 | Тройник | 2 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 55 | A852322 | Угловой штуцер | 1 |
| 55A | 957366 | Уплотнительное кольцо | 1 |
| 56 | A852322 | Угловой штуцер | 1 |
| 56A | 957366 | Уплотнительное кольцо | 1 |
| 57 | 4200465 | Адаптер | 1 |
| 57A | 957366 | Уплотнительное кольцо | 1 |
| 58 | A852222 | Угловой штуцер | 1 |
| 58A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
