Стрела трубопроводы (гидромолот и гидроножницы) [моноблочный стрела] — HITACHI ZX75US

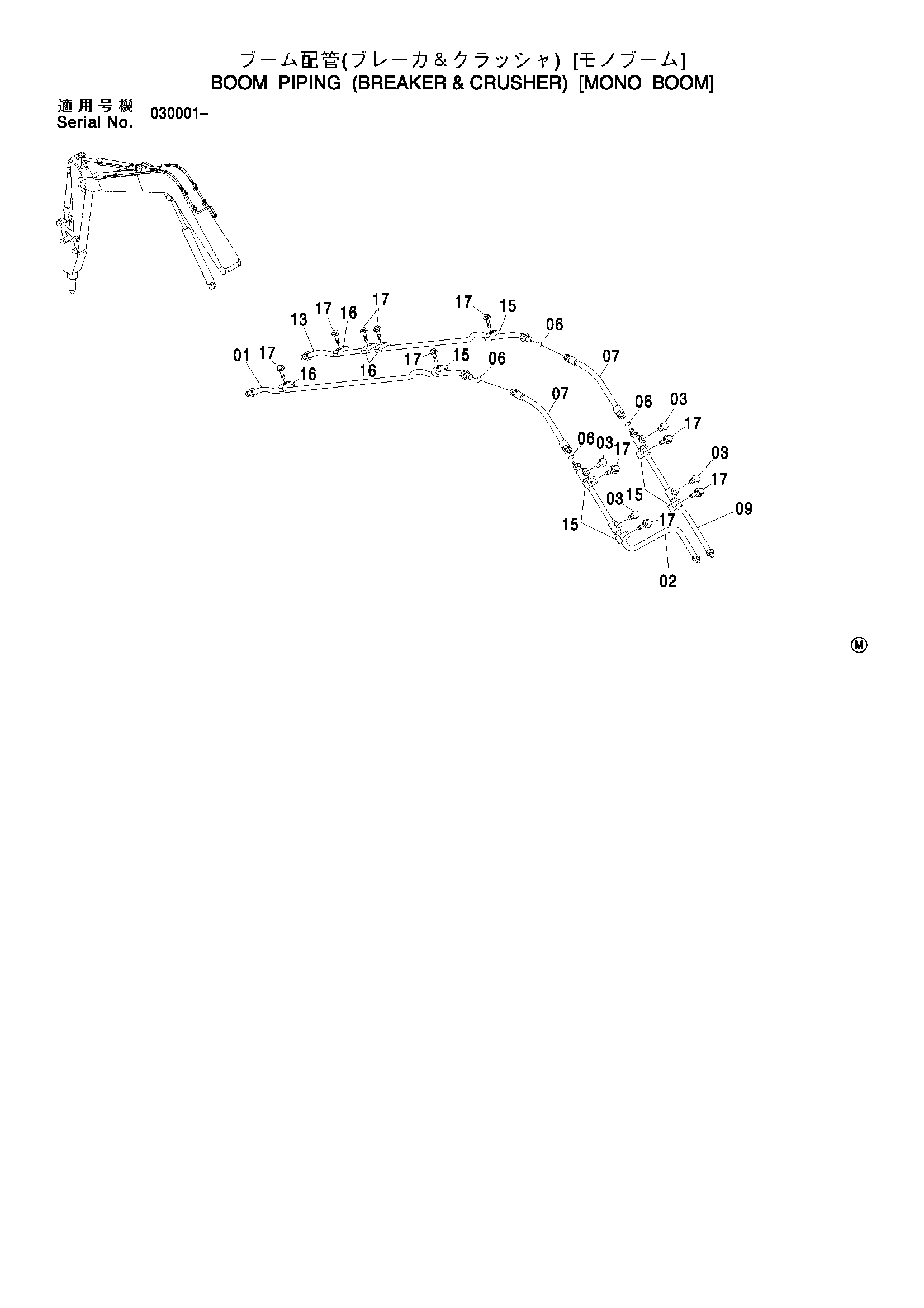

Заводская схема «Стрела трубопроводы (гидромолот и гидроножницы) [моноблочный стрела]» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9739322	Трубка	1
02	8083894	Трубка	1
03	4174542	Пробка	4
03A	4506424	Уплотнительное кольцо	1
06	4187308	Уплотнительное кольцо	4
07	4411168	Шланг	2
09	8083895	Трубка	1
13	8084549	Трубка	1
15	4190126	Хомут трубки	6
16	4141806	Хомут трубки	4
17	J011260	Болт с шайбой	10

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
