Обратные трубопроводы — HITACHI ZX75US

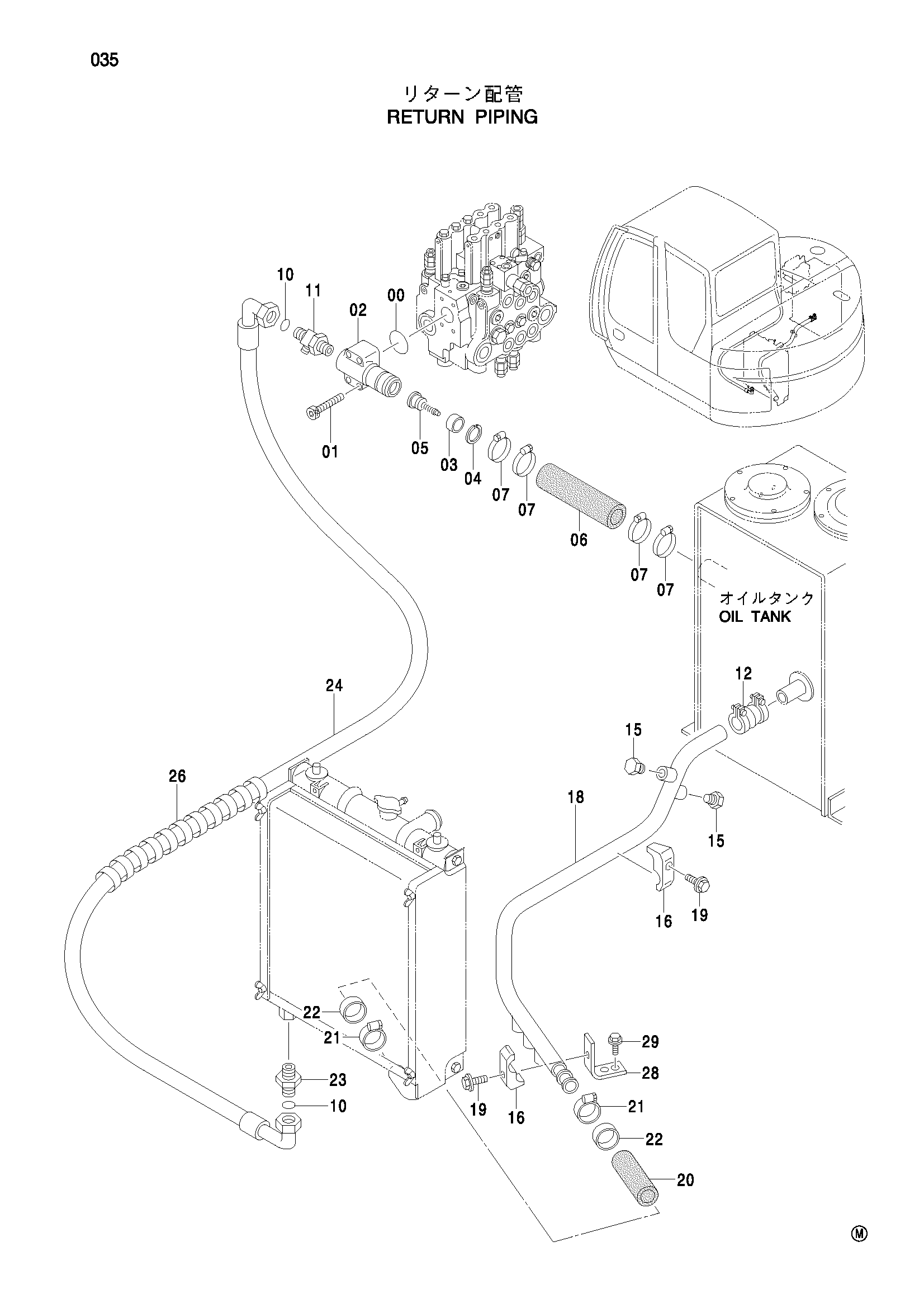

Заводская схема «Обратные трубопроводы» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A810050 | Уплотнительное кольцо | 1 |
| 01 | J781065 | Болт с внутренним шестигранником | 4 |
| 02 | 2037481 | Коллектор | 1 |
| 03 | 4197527 | Кольцо | 1 |
| 04 | 930453 | Стопорное кольцо | 1 |
| 05 | 4197528 | Клапан | 1 |
| 06 | 4415599 | Резиновый шланг | 1 |
| 07 | 4504198 | Хомут шланга | 4 |
| 10 | 4187328 | Уплотнительное кольцо | 2 |
| 11 | 4347533 | Тройник | 1 |
| 12 | 4071213 | Муфта | 1 |
| 15 | 4174542 | Пробка | 2 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4190127 | Хомут трубки | 2 |
| 18 | 7036805 | Обратная трубка | 1 |
| 19 | J011260 | Болт с шайбой | 2 |
| 20 | 4506540 | Шланг | 1 |
| 21 | 4011675 | Хомут шланга | 2 |
| 22 | 4296063 | Хомут шланга | 2 |
| 23 | 4189535 | Адаптер | 1 |
| 23A | 4506429 | Уплотнительное кольцо | 1 |
| 24 | 4427614 | Шланг | 1 |
| 26 | 4327294 | Защитный кожух | 2 |
| 28 | 4435887 | Кронштейн | 1 |
| 29 | J031035 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
