Ковш блокировка клапан — HITACHI ZX75US

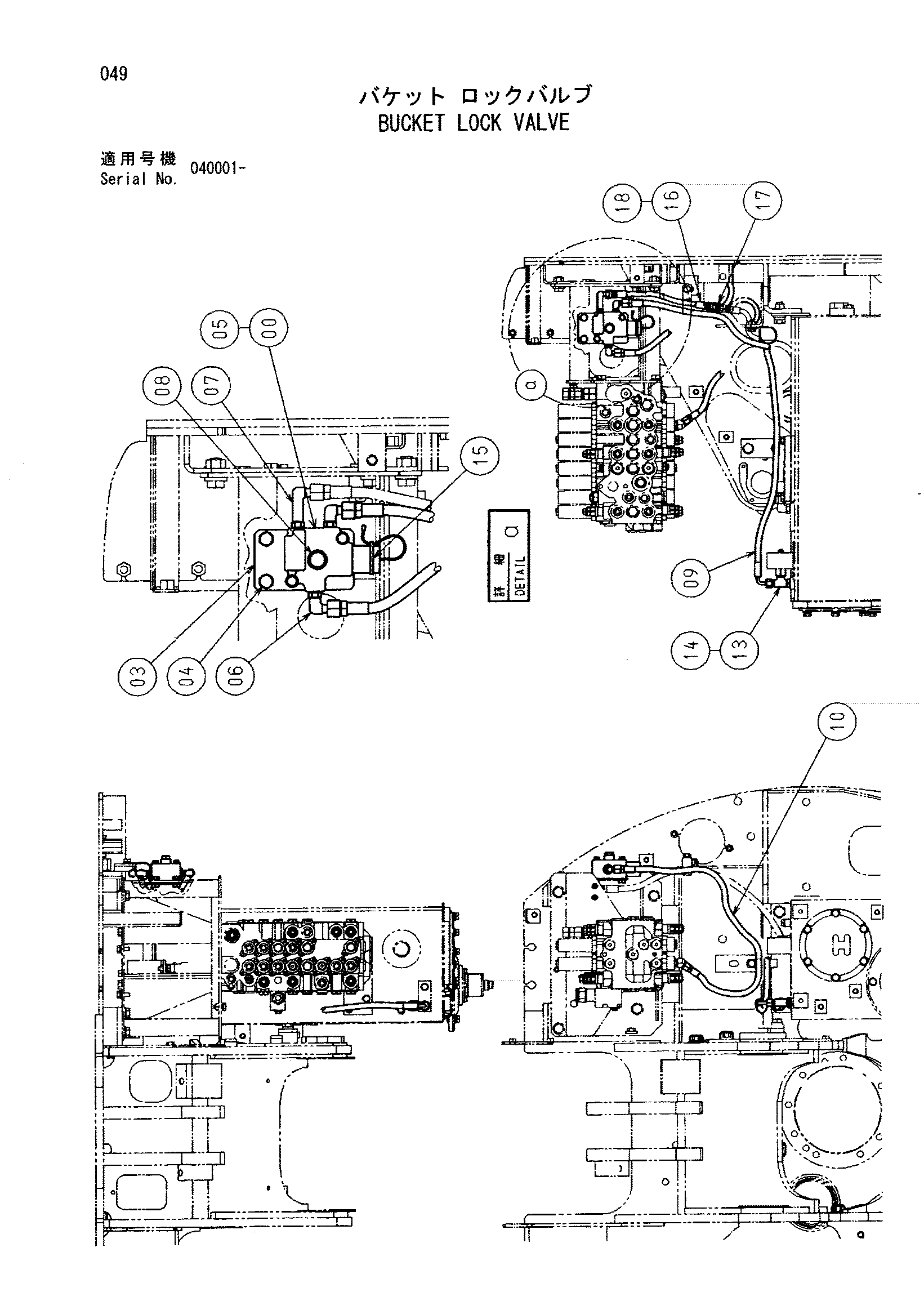

Заводская схема «Ковш блокировка клапан» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9218206 | Электромагнитный клапан | 1 |
| 03 | 9758811 | Кронштейн | 1 |
| 04 | J011025 | Болт с шайбой | 2 |
| 05 | J010865 | Болт с шайбой | 2 |
| 06 | A852322 | Угловой штуцер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4279119 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4093624 | Пробка | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 9219715 | Шланг в сборе | 1 |
| 09A | 4416117 | Шланг | 1 |
| 09B | 4327293 | Защитный кожух | 2 |
| 10 | 9219718 | Шланг в сборе | 1 |
| 10A | 4298001 | Шланг | 1 |
| 10B | 4327293 | Защитный кожух | 2 |
| 13 | 4239713 | Тройник | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4246672 | Соединительный штуцер | 1 |
| 15 | 4121859 | Ленточный зажим | 5 |
| 16 | 4480078 | Шланг | 1 |
| 17 | 4320056 | Адаптер | 1 |
| 18 | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
